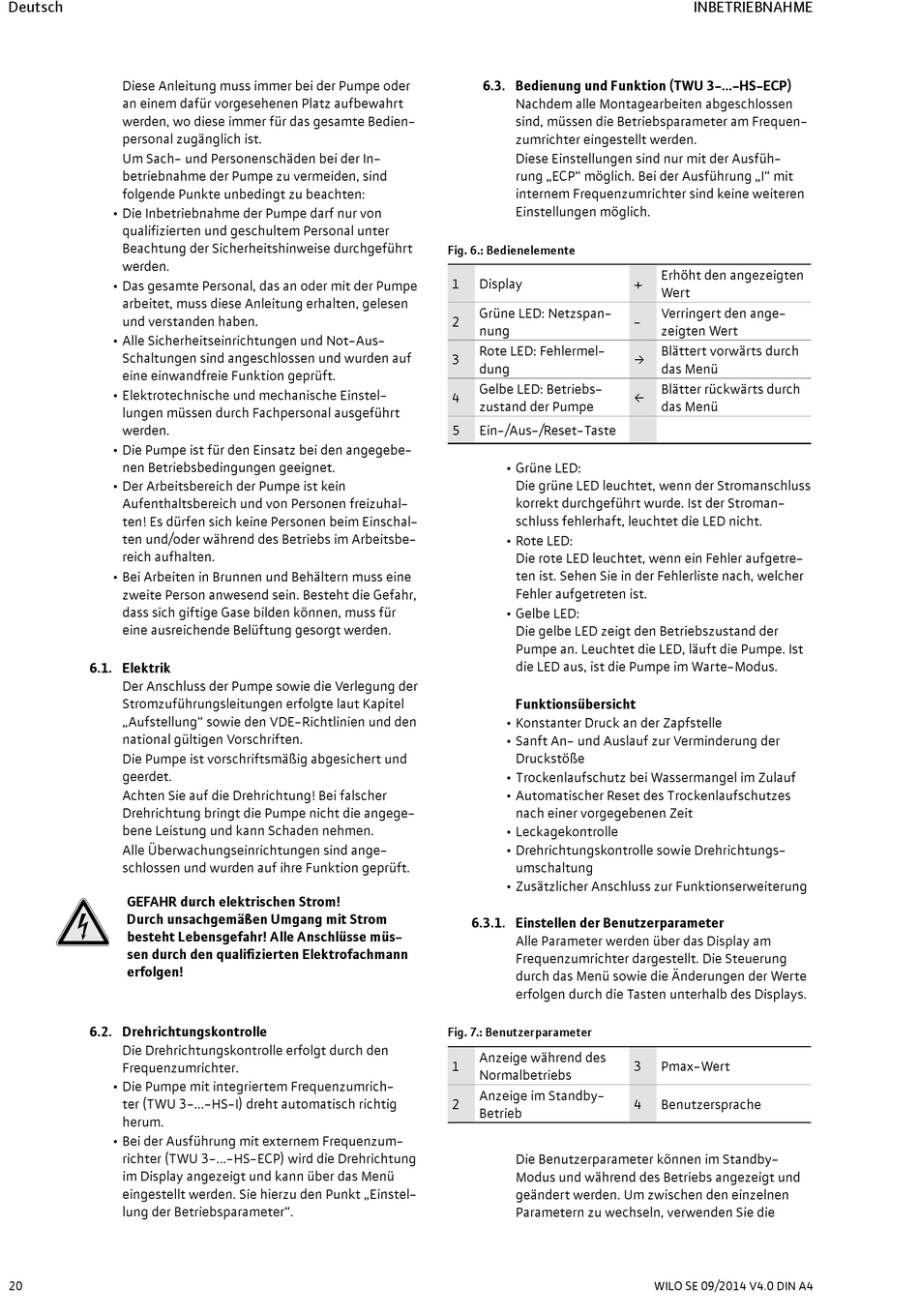

Diese Anleitung muss immer bei der Pumpe oder
an einem dafür vorgesehenen Platz aufbewahrt
werden, wo diese immer für das gesamte Bedien-
personal zugänglich ist.
Um Sach- und Personenschäden bei der In-
betriebnahme der Pumpe zu vermeiden, sind
folgende Punkte unbedingt zu beachten:
• Die Inbetriebnahme der Pumpe darf nur von
qualifizierten und geschultem Personal unter
Beachtung der Sicherheitshinweise durchgeführt
werden.
• Das gesamte Personal, das an oder mit der Pumpe
arbeitet, muss diese Anleitung erhalten, gelesen
und verstanden haben.
• Alle Sicherheitseinrichtungen und Not-Aus-
Schaltungen sind angeschlossen und wurden auf
eine einwandfreie Funktion geprüft.
• Elektrotechnische und mechanische Einstel-
lungen müssen durch Fachpersonal ausgeführt
werden.
• Die Pumpe ist für den Einsatz bei den angegebe-
nen Betriebsbedingungen geeignet.
• Der Arbeitsbereich der Pumpe ist kein
Aufenthaltsbereich und von Personen freizuhal-
ten! Es dürfen sich keine Personen beim Einschal-
ten und/oder während des Betriebs im Arbeitsbe-
reich aufhalten.
• Bei Arbeiten in Brunnen und Behältern muss eine
zweite Person anwesend sein. Besteht die Gefahr,
dass sich giftige Gase bilden können, muss für
eine ausreichende Belüftung gesorgt werden.

6.1. Elektrik

Der Anschluss der Pumpe sowie die Verlegung der
Stromzuführungsleitungen erfolgte laut Kapitel
„Aufstellung" sowie den VDE-Richtlinien und den
national gültigen Vorschriften.
Die Pumpe ist vorschriftsmäßig abgesichert und
geerdet.
Achten Sie auf die Drehrichtung! Bei falscher
Drehrichtung bringt die Pumpe nicht die angege-
bene Leistung und kann Schaden nehmen.
Alle Überwachungseinrichtungen sind ange-
schlossen und wurden auf ihre Funktion geprüft.
GEFAHR durch elektrischen Strom!
Durch unsachgemäßen Umgang mit Strom
besteht Lebensgefahr! Alle Anschlüsse müs-
sen durch den qualifizierten Elektrofachmann
erfolgen!

6.2. Drehrichtungskontrolle

Die Drehrichtungskontrolle erfolgt durch den
Frequenzumrichter.
• Die Pumpe mit integriertem Frequenzumrich-
ter (TWU 3-...-HS-I) dreht automatisch richtig
herum.
• Bei der Ausführung mit externem Frequenzum-
richter (TWU 3-...-HS-ECP) wird die Drehrichtung
im Display angezeigt und kann über das Menü
eingestellt werden. Sie hierzu den Punkt „Einstel-
lung der Betriebsparameter".
20
6.3. Bedienung und Funktion (TWU 3-...-HS-ECP)
Nachdem alle Montagearbeiten abgeschlossen
sind, müssen die Betriebsparameter am Frequen-
zumrichter eingestellt werden.
Diese Einstellungen sind nur mit der Ausfüh-
rung „ECP" möglich. Bei der Ausführung „I" mit
internem Frequenzumrichter sind keine weiteren
Einstellungen möglich.
Fig. 6.: Bedienelemente
1 Display
Grüne LED: Netzspan-
2
nung
Rote LED: Fehlermel-
3
dung
Gelbe LED: Betriebs-
4
zustand der Pumpe
5 Ein-/Aus-/Reset-Taste
• Grüne LED:
Die grüne LED leuchtet, wenn der Stromanschluss
korrekt durchgeführt wurde. Ist der Stroman-
schluss fehlerhaft, leuchtet die LED nicht.
• Rote LED:
Die rote LED leuchtet, wenn ein Fehler aufgetre-
ten ist. Sehen Sie in der Fehlerliste nach, welcher
Fehler aufgetreten ist.
• Gelbe LED:
Die gelbe LED zeigt den Betriebszustand der
Pumpe an. Leuchtet die LED, läuft die Pumpe. Ist
die LED aus, ist die Pumpe im Warte-Modus.
Funktionsübersicht
• Konstanter Druck an der Zapfstelle
• Sanft An- und Auslauf zur Verminderung der
Druckstöße
• Trockenlaufschutz bei Wassermangel im Zulauf
• Automatischer Reset des Trockenlaufschutzes
nach einer vorgegebenen Zeit
• Leckagekontrolle
• Drehrichtungskontrolle sowie Drehrichtungs-
umschaltung
• Zusätzlicher Anschluss zur Funktionserweiterung
6.3.1. Einstellen der Benutzerparameter
Alle Parameter werden über das Display am
Frequenzumrichter dargestellt. Die Steuerung
durch das Menü sowie die Änderungen der Werte
erfolgen durch die Tasten unterhalb des Displays.
Fig. 7.: Benutzerparameter
Anzeige während des
1
Normalbetriebs
Anzeige im Standby-
2
Betrieb
Die Benutzerparameter können im Standby-
Modus und während des Betriebs angezeigt und
geändert werden. Um zwischen den einzelnen
Parametern zu wechseln, verwenden Sie die
INBETRIEBNAHME
Erhöht den angezeigten
+
Wert
Verringert den ange-
-
zeigten Wert
Blättert vorwärts durch
ƒ
das Menü
Blätter rückwärts durch
‚
das Menü
3 Pmax-Wert
4 Benutzersprache
