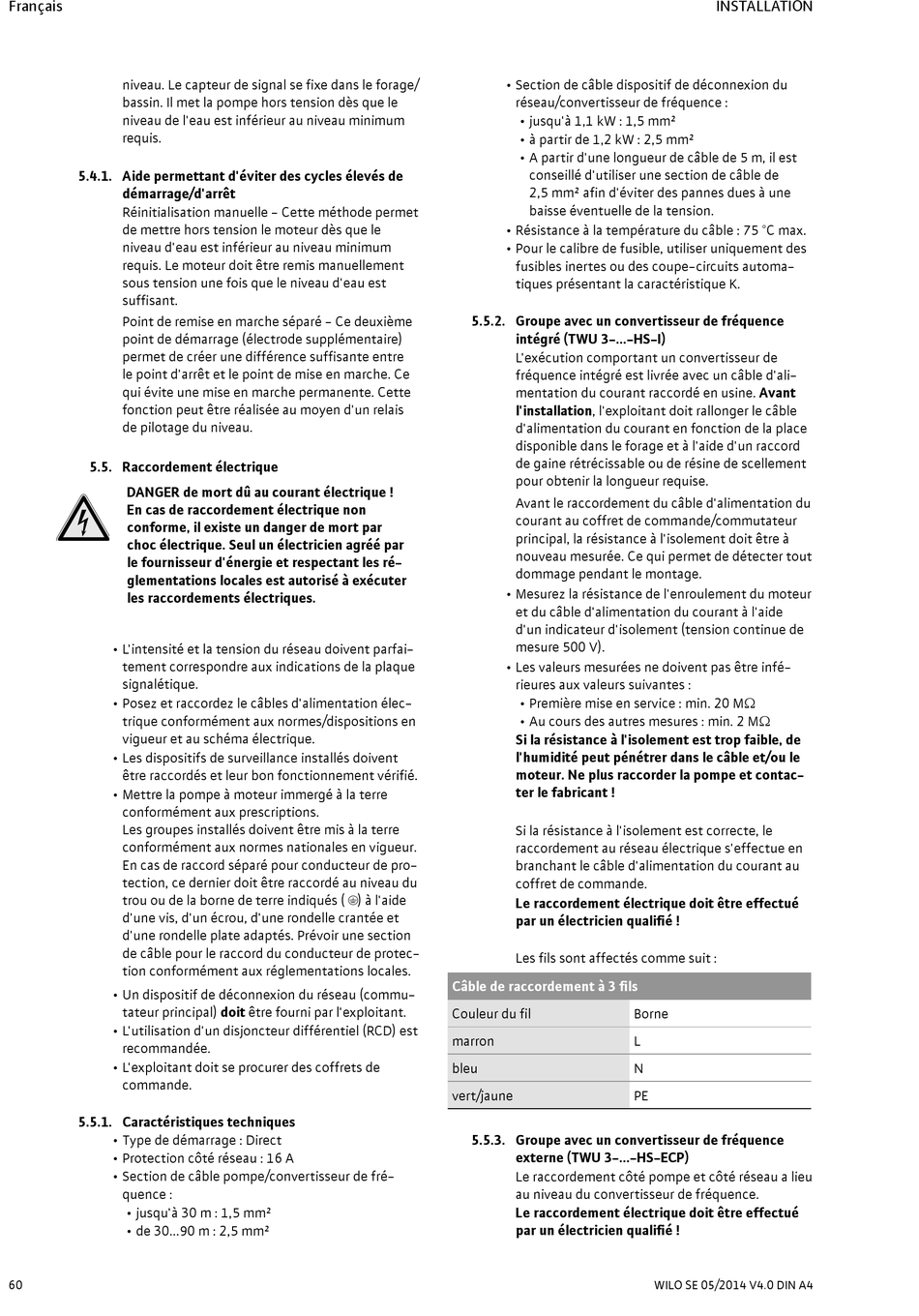

Français
niveau. Le capteur de signal se fixe dans le forage/
bassin. Il met la pompe hors tension dès que le
niveau de l'eau est inférieur au niveau minimum
requis.
5.4.1. Aide permettant d'éviter des cycles élevés de
démarrage/d'arrêt
Réinitialisation manuelle - Cette méthode permet
de mettre hors tension le moteur dès que le
niveau d'eau est inférieur au niveau minimum
requis. Le moteur doit être remis manuellement
sous tension une fois que le niveau d'eau est
suffisant.
Point de remise en marche séparé - Ce deuxième
point de démarrage (électrode supplémentaire)
permet de créer une différence suffisante entre
le point d'arrêt et le point de mise en marche. Ce
qui évite une mise en marche permanente. Cette
fonction peut être réalisée au moyen d'un relais
de pilotage du niveau.
5.5. Raccordement électrique
DANGER de mort dû au courant électrique !
En cas de raccordement électrique non
conforme, il existe un danger de mort par
choc électrique. Seul un électricien agréé par
le fournisseur d'énergie et respectant les ré-
glementations locales est autorisé à exécuter
les raccordements électriques.
• L'intensité et la tension du réseau doivent parfai-
tement correspondre aux indications de la plaque
signalétique.
• Posez et raccordez le câbles d'alimentation élec-
trique conformément aux normes/dispositions en
vigueur et au schéma électrique.
• Les dispositifs de surveillance installés doivent
être raccordés et leur bon fonctionnement vérifié.
• Mettre la pompe à moteur immergé à la terre
conformément aux prescriptions.
Les groupes installés doivent être mis à la terre
conformément aux normes nationales en vigueur.
En cas de raccord séparé pour conducteur de pro-
tection, ce dernier doit être raccordé au niveau du
trou ou de la borne de terre indiqués ( ;) à l'aide
d'une vis, d'un écrou, d'une rondelle crantée et
d'une rondelle plate adaptés. Prévoir une section
de câble pour le raccord du conducteur de protec-
tion conformément aux réglementations locales.
• Un dispositif de déconnexion du réseau (commu-
tateur principal) doit être fourni par l'exploitant.
• L'utilisation d'un disjoncteur différentiel (RCD) est
recommandée.
• L'exploitant doit se procurer des coffrets de
commande.
5.5.1. Caractéristiques techniques
• Type de démarrage : Direct
• Protection côté réseau : 16 A
• Section de câble pompe/convertisseur de fré-
quence :
• jusqu'à 30 m : 1,5 mm²
• de 30...90 m : 2,5 mm²
60
• Section de câble dispositif de déconnexion du
réseau/convertisseur de fréquence :
• jusqu'à 1,1 kW : 1,5 mm²
• à partir de 1,2 kW : 2,5 mm²
• A partir d'une longueur de câble de 5 m, il est
conseillé d'utiliser une section de câble de
2,5 mm² afin d'éviter des pannes dues à une
baisse éventuelle de la tension.
• Résistance à la température du câble : 75 °C max.
• Pour le calibre de fusible, utiliser uniquement des
fusibles inertes ou des coupe-circuits automa-
tiques présentant la caractéristique K.
5.5.2. Groupe avec un convertisseur de fréquence
intégré (TWU 3-...-HS-I)
L'exécution comportant un convertisseur de
fréquence intégré est livrée avec un câble d'ali-
mentation du courant raccordé en usine. Avant
l'installation, l'exploitant doit rallonger le câble
d'alimentation du courant en fonction de la place
disponible dans le forage et à l'aide d'un raccord
de gaine rétrécissable ou de résine de scellement
pour obtenir la longueur requise.
Avant le raccordement du câble d'alimentation du
courant au coffret de commande/commutateur
principal, la résistance à l'isolement doit être à
nouveau mesurée. Ce qui permet de détecter tout
dommage pendant le montage.
• Mesurez la résistance de l'enroulement du moteur
et du câble d'alimentation du courant à l'aide
d'un indicateur d'isolement (tension continue de
mesure 500 V).
• Les valeurs mesurées ne doivent pas être infé-
rieures aux valeurs suivantes :
• Première mise en service : min. 20 MΩ
• Au cours des autres mesures : min. 2 MΩ
Si la résistance à l'isolement est trop faible, de
l'humidité peut pénétrer dans le câble et/ou le
moteur. Ne plus raccorder la pompe et contac-
ter le fabricant !
Si la résistance à l'isolement est correcte, le
raccordement au réseau électrique s'effectue en
branchant le câble d'alimentation du courant au
coffret de commande.
Le raccordement électrique doit être effectué
par un électricien qualifié !
Les fils sont affectés comme suit :
Câble de raccordement à 3 fils
Couleur du fil
marron
bleu
vert/jaune
5.5.3. Groupe avec un convertisseur de fréquence
externe (TWU 3-...-HS-ECP)
Le raccordement côté pompe et côté réseau a lieu
au niveau du convertisseur de fréquence.
Le raccordement électrique doit être effectué
par un électricien qualifié !
INSTALLATION
Borne
L
N
PE
