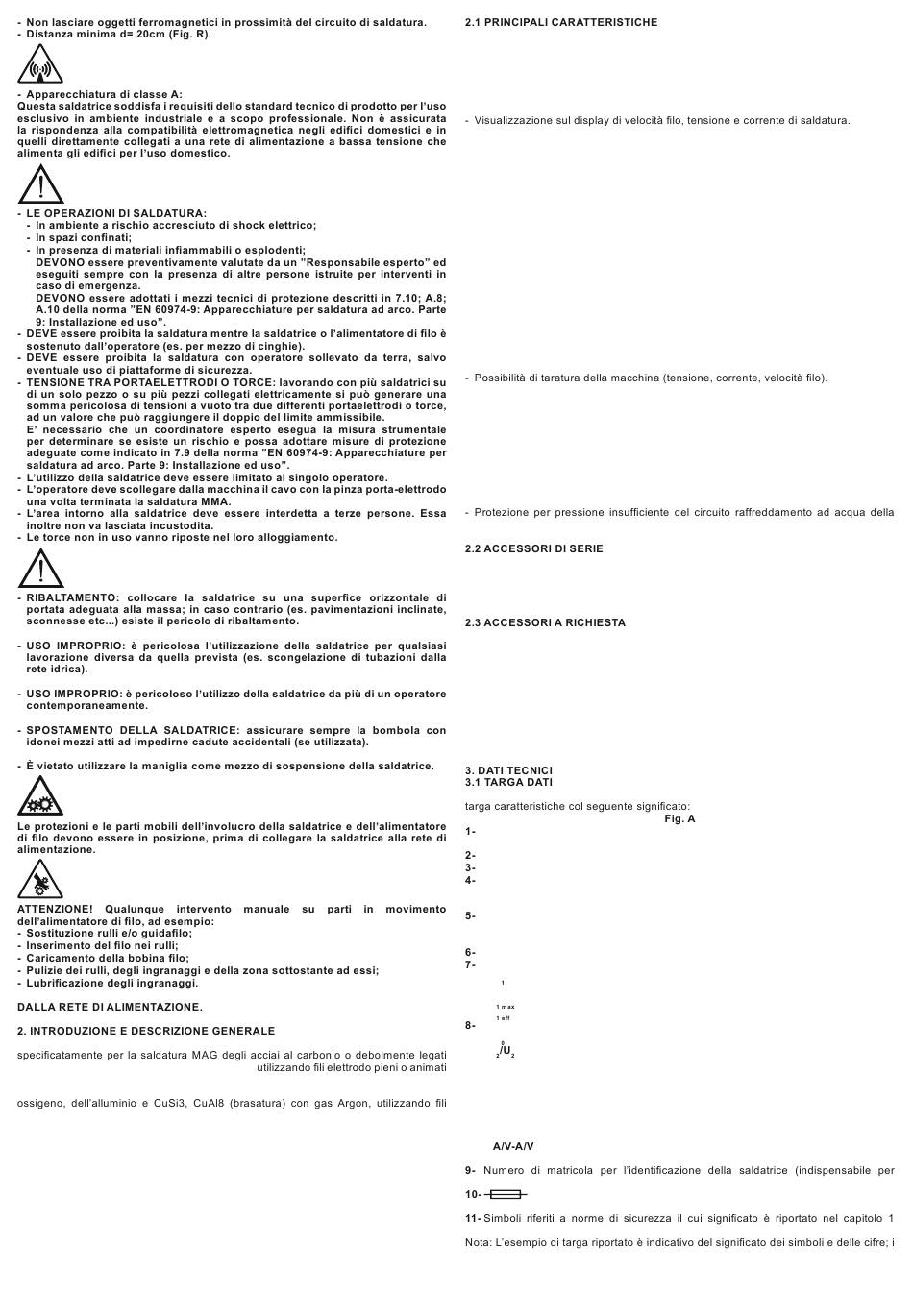

PRECAUZIONI SUPPLEMENTARI
RISCHI RESIDUI
DEVE ESSERE ESEGUITO CON LA SALDATRICE SPENTA E SCOLLEGATA
Questa saldatrice è una sorgente di corrente per la saldatura ad arco, realizzata
con gas di protezione CO
o miscele Argon/CO
2
(tubolari).
È inoltre adatta alla saldatura MIG degli acciai inossidabili con gas Argon + 1-2%
elettrodo di analisi adeguata al pezzo da saldare.
È particolarmente indicata per applicazioni in carpenteria leggera e in carrozzeria, per
la saldatura di lamiere zincate, high stress (ad alto snervamento), inox ed alluminio. Il
funzionamento SINERGICO assicura la rapida e facile impostazione dei parametri di
saldatura garantendo sempre un elevato controllo dell'arco e della qualità di saldatura.
La saldatrice è predisposta per l'utilizzo della torcia SPOOL GUN, utilizzata per la
saldatura dell'alluminio e degli acciai quando esistono lunghe distanze tra generatore
e il pezzo da saldare (solo versione torcia singola).
La saldatrice è predisposta anche per la saldatura TIG in corrente continua (DC),
con innesco dell'arco a contatto (modalità LIFT ARC), di tutti gli acciai (al carbonio,
basso-legati e alto-legati) e dei metalli pesanti (rame, nichel, titanio e loro leghe) con
gas di protezione Ar puro (99.9%) oppure, per impieghi particolari, con miscele Argon/
Elio. È predisposta anche alla saldatura ad elettrodo MMA in corrente continua (DC)
di elettrodi rivestiti (rutili, acidi, basici).
2
MIG-MAG
- Modalità di funzionamento:
- manuale;
- sinergico;
- AB Pulse;
- AB PoP;
- Root Mig;
- Selezione funzionamento 2T, 4T, 4T Bi-level, Spot.
- Riconoscimento automatico SPOOL GUN (solo versione torcia singola), PUSH
PULL, CONTROL TORCH.
- Riconoscimento automatico G.R.A gruppo raffreddamento acqua. (Solo versione
R.A.).
TIG
- Innesco LIFT.
- Visualizzazione su display TFT di tensione e corrente di saldatura.
MMA
- Regolazione arc force, hot start.
- Dispositivo VRD.
- Protezione anti-stick.
- Visualizzazione su display TFT di tensione e corrente di saldatura.
ALTRO
- Impostazione varie lingue.
- Impostazione sistema metrico o anglosassone.
- Impostazione modalità di visualizzazione (standard o easy).
- Possibilità di memorizzare, richiamare, importare ed esportare programmi
personalizzati.
- Possibilità di registrare lavori di saldatura.
PROTEZIONI
- Protezione termostatica.
- Protezione contro i corti accidentali dovuti al contatto tra torcia e massa.
- Protezione contro le tensioni anomale (tensione di alimentazione troppo alta o
troppo bassa).
- Protezione anti-stick (MMA).
torcia (Solo versione R.A.).
- Torcia (solo versione torcia singola).
- 3 Torce (solo versione 3 torce),
- Cavo di ritorno completo di pinza di massa.
- Supporto appenditorcia.
- Adattatore bombola argon.
- SPOOL GUN (solo versione torcia singola).
- Maschera autoscurante.
- Kit Saldatura MIG/MAG.
- Kit saldatura MMA.
- Kit saldatura TIG.
- Torcia CONTROL (UP & DOWN)
- Torcia PUSH PULL.
- Kit scheda PUSH PULL.
- Gruppo raffreddamento acqua G.R.A. (solo per versione R.A.).
I principali dati relativi all'impiego e alle prestazioni della saldatrice sono riassunti nella
Norma EUROPEA di riferimento per la sicurezza e la costruzione delle macchine
per saldatura ad arco.
Simbolo della struttura interna della saldatrice.
Simbolo del procedimento di saldatura previsto.
Simbolo S : indica che possono essere eseguite operazioni di saldatura in un
ambiente con rischio accresciuto di shock elettrico (p.es. in stretta vicinanza di
grandi masse metalliche).
Simbolo della linea di alimentazione:
1~ : tensione alternata monofase;
3~ : tensione alternata trifase.
Grado di protezione dell'involucro.
Dati caratteristici della linea di alimentazione:
- U : Tensione alternata e frequenza di alimentazione della saldatrice (limiti
ammessi ±10%).
- I
: Corrente massima assorbita dalla linea.
- I
: Corrente effettiva di alimentazione.
Prestazioni del circuito di saldatura:
- U : tensione massima a vuoto (circuito di saldatura aperto).
- I
: Corrente e tensione corrispondente normalizzata che possono venire
erogate dalla saldatrice durante la saldatura.
- X : Rapporto d'intermittenza: indica il tempo durante il quale la saldatrice può
erogare la corrente corrispondente (stessa colonna). Si esprime in %, sulla base
di un ciclo di 10min (p.es. 60% = 6 minuti di lavoro, 4 minuti sosta; e così via).
Nel caso i fattori d'utilizzo (di targa, riferiti a 40°C ambiente) vengano superati si
determinerà l'intervento della protezione termica (la saldatrice rimane in stand-
by sinché la sua temperatura non rientri nei limiti ammessi).
-
: Indica la gamma di regolazione della corrente di saldatura (minimo -
massimo) alla corrispondente tensione d'arco.
assistenza tecnica, richiesta ricambi, ricerca origine del prodotto).
: Valore dei fusibili ad azionamento ritardato da prevedere per la
protezione della linea.
"Sicurezza generale per la saldatura ad arco".
valori esatti dei dati tecnici della saldatrice in vostro possesso devono essere rilevati
direttamente sulla targa della saldatrice stessa.
- 13 -
