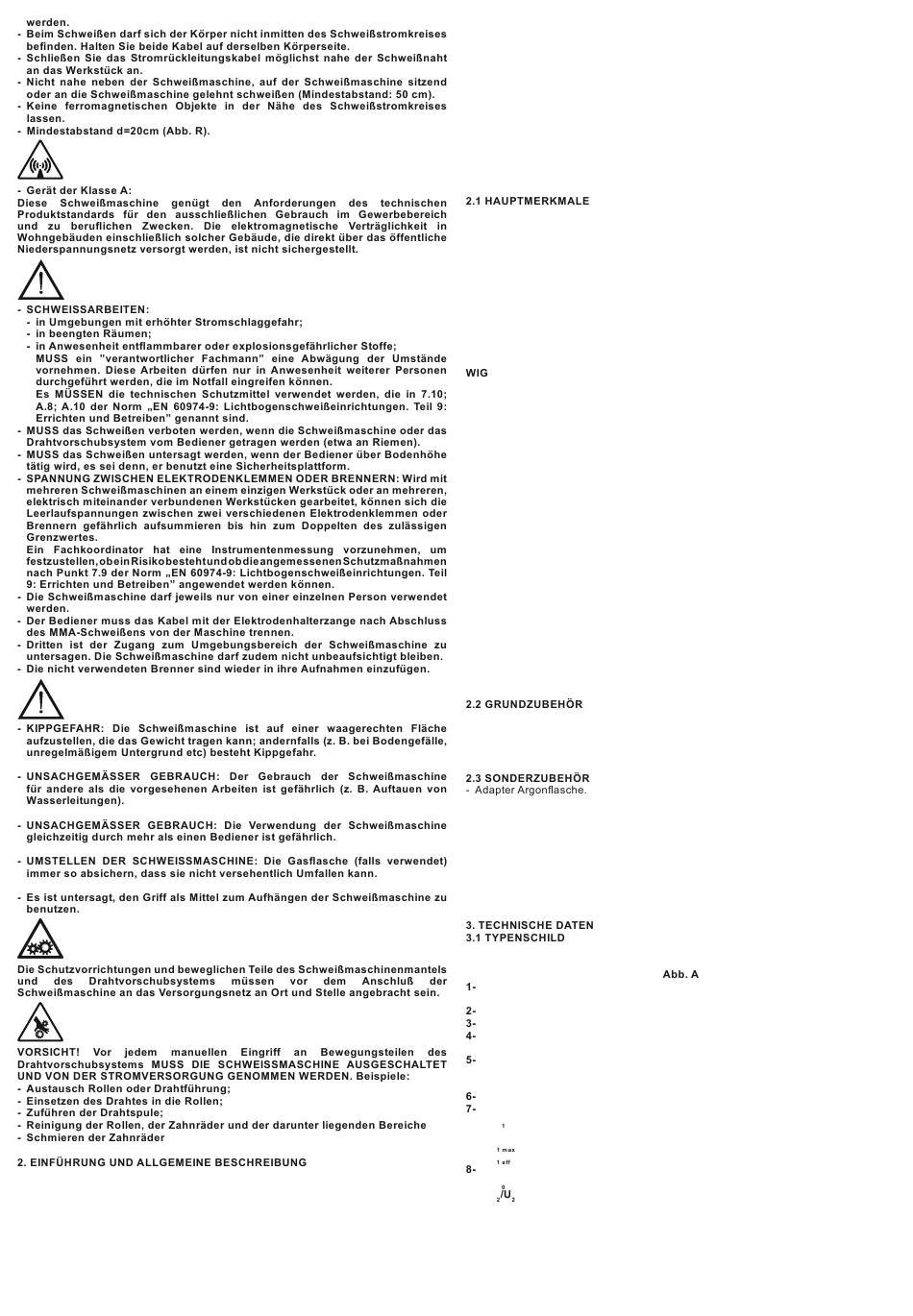

ZUSÄTZLICHE SICHERHEITSVORKEHRUNGEN
RESTRISIKEN
Diese Schweißmaschine ist eine Stromquelle für das Lichtbogenschweißen, die
speziell ausgelegt ist zum MAG-Schweißen von Kohlenstoffstählen oder schwach
legierten Stählen mit dem Schutzgas CO
Voll- oder Seelendrahtelektroden (rohrförmig).
Geeignet ist sie zudem zum MIG-Schweißen von rostfreien Stählen mit Argongas +
1-2% Sauerstoff und Aluminium sowie CuSi3, CuAl8 (Löten) mit Argongas. Eingesetzt
werden in diesem Fall Elektrodendrähte, deren Zusammensetzung dem Werkstück
angepasst ist.
Die Schweißmaschine ist besonders geeignet, um im Bereich Leichtbaukonstruktionen
und Karosserie verzinkte Bleche, High-Stress-Bleche (Bleche mit hoher Streckgrenze),
rostfreie Bleche und Aluminium zu schweißen. Im SYNERGIEBETRIEB ist neben
oder mit Argon/CO
-Gemischen sowie mit
2
2
einer zügigen und einfachen Einstellung der Schweißparameter stets die wirksame
Kontrolle des Lichtbogens und der Schweißqualität gewährleistet.
Die Schweißmaschine kann mit einem Brenner SPOOL GUN zum Einsatz kommen,
der zum Schweißen von Aluminium und Stählen verwendet wird, wenn ein großer
Abstand zwischen dem Generator und dem Werkstück besteht (nur in der Ausführung
Einzelbrenner).
Die Schweißmaschine ist mit ihrer Kontaktzündung (Modus LIFT ARC) auch geeignet
zum WIG-Gleichstromschweißen (DC) sämtlicher Stähle (Kohlenstoffstähle, niedrig
und hoch legierte Stähle) und von Schwermetallen (Kupfer, Nickel, Titan und ihre
Legierungen) mit reinem Schutzgas Ar (99.9%) oder - bei besonderen Einsätzen -
mit Argon-Helium-Gemischen. Unter Verwendung von umhüllten Elektroden (Rutil,
sauer, basisch) kann sie auch eingesetzt werden zum MMA-Elektrodenschweißen mit
Gleichstrom (DC).
MIG-MAG
- Betriebsarten:
- manuell;
- synergistisch;
- AB Pulse;
- AB PoP;
- Root Mig;
- Anzeige von Drahtgeschwindigkeit, Spannung und Schweißstrom auf dem Display.
- Betriebsarten 2T, 4T, 4T Bi-level, Spot.
- Automatische Erkennung für SPOOL GUN (nur in der Ausführung Einzelbrenner)
PUSH PULL und CONTROL TORCH.
- Automatische Erkennung Wasserkühlaggregat G.R.A. (nur Ausführung R.A.).
- LIFT-Zündung.
- Anzeige von Spannung und Schweißstrom auf dem TFT-Display.
MMA
- Regulierung Arc-force, Hot-start.
- Vorrichtung VRD.
- Anti-Stick-Schutz.
- Anzeige von Spannung und Schweißstrom auf dem TFT-Display.
SONSTIGES
- Sprachauswahl.
- Einstellung metrisches oder anglosächsisches System.
- Einstellung des Anzeigemodus (Standard oder Easy).
- Maschineneinstellungen möglich (Spannung, Strom, Drahtgeschwindigkeit).
- Individuelle Programme können abgespeichert, aufgerufen, importiert und exportiert
werden.
- Möglichkeit zur Aufzeichnung von Schweißarbeiten.
SCHUTZEINRICHTUNGEN
- Thermostatschutz.
- Schutz gegen Kurzschlüsse durch Kontakt zwischen Brenner und Masse.
- Schutz gegen Störspannungen (zu hohe oder zu geringe Versorgungsspannungen).
- Anti-Stick-Schutz (MMA).
- Schutz gegen zu geringen Druck im Kühlwasserkreislauf des Brenners (nur
Ausführung R.A.).
- Brenner (nur in der Ausführung Einzelbrenner).
- 3 Brenner (nur in der Ausführung 3 Brenner).
- Stromrückleitungskabel einschließlich Masseklemme.
- Brennerhalterung.
- SPOOL GUN (nur in der Ausführung Einzelbrenner).
- Selbstverdunkelnde Schweißschutzmaske.
- MIG/MAG-Schweißsatz.
- MMA-Schweißsatz.
- WIG-Schweißsatz.
- Brenner CONTROL (UP & DOWN)
- Brenner PUSH PULL.
- Kartensatz PUSH PULL.
- Wasserkühlaggregat G.R.A. (nur Ausführung R.A.).
Die wichtigsten Angaben über die Bedienung und Leistungen der Schweißmaschine
sind auf dem Typenschild zusammengefaßt:
EUROPÄISCHE
Referenznorm
Lichtbogenschweißmaschinen.
Symbol für den inneren Aufbau der Schweißmaschine.
Symbol für das vorgesehene Schweißverfahren.
Symbol S: Weist darauf hin, daß Schweißarbeiten in einer Umgebung mit erhöhter
Stromschlaggefahr möglich sind (z. B. in der Nähe großer metallischer Massen).
Symbol der Versorgungsleitung:
1~ : Wechselspannung einphasig;
3~ : Wechselspannung dreiphasig.
Schutzart der Umhüllung.
Kenndaten der Versorgungsleitung:
- U : Wechselspannung und Frequenz für die Versorgung der Schweißmaschine
(Zulässige Grenzen ±10%):
- I
: Maximale Stromaufnahme der Leitung.
- I
: Tatsächliche Stromversorgung
Leistungen des Schweißstromkreises:
- U : Maximale Leerlaufspannung (geöffneter Schweißstromkreis).
- I
: Entsprechender Strom und Spannung, normalisiert, die von der
Schweißmaschine während des Schweißvorganges bereitgestellt werden
können.
- X : Einschaltdauer: Gibt die Dauer an, für welche die Schweißmaschine den
entsprechenden Strom bereitstellen kann (gleiche Spalte). Wird ausgedrückt in
% basierend auf einem 10-minütigen Zyklus (Bsp: 60% = 6 Minuten Arbeit, 4
Minuten Pause usw.).
Werden die Gebrauchsfaktoren (Angaben des Typenschildes bezogen auf
auf eine Raumtemperatur von 40°C) überschritten, schreitet die thermische
