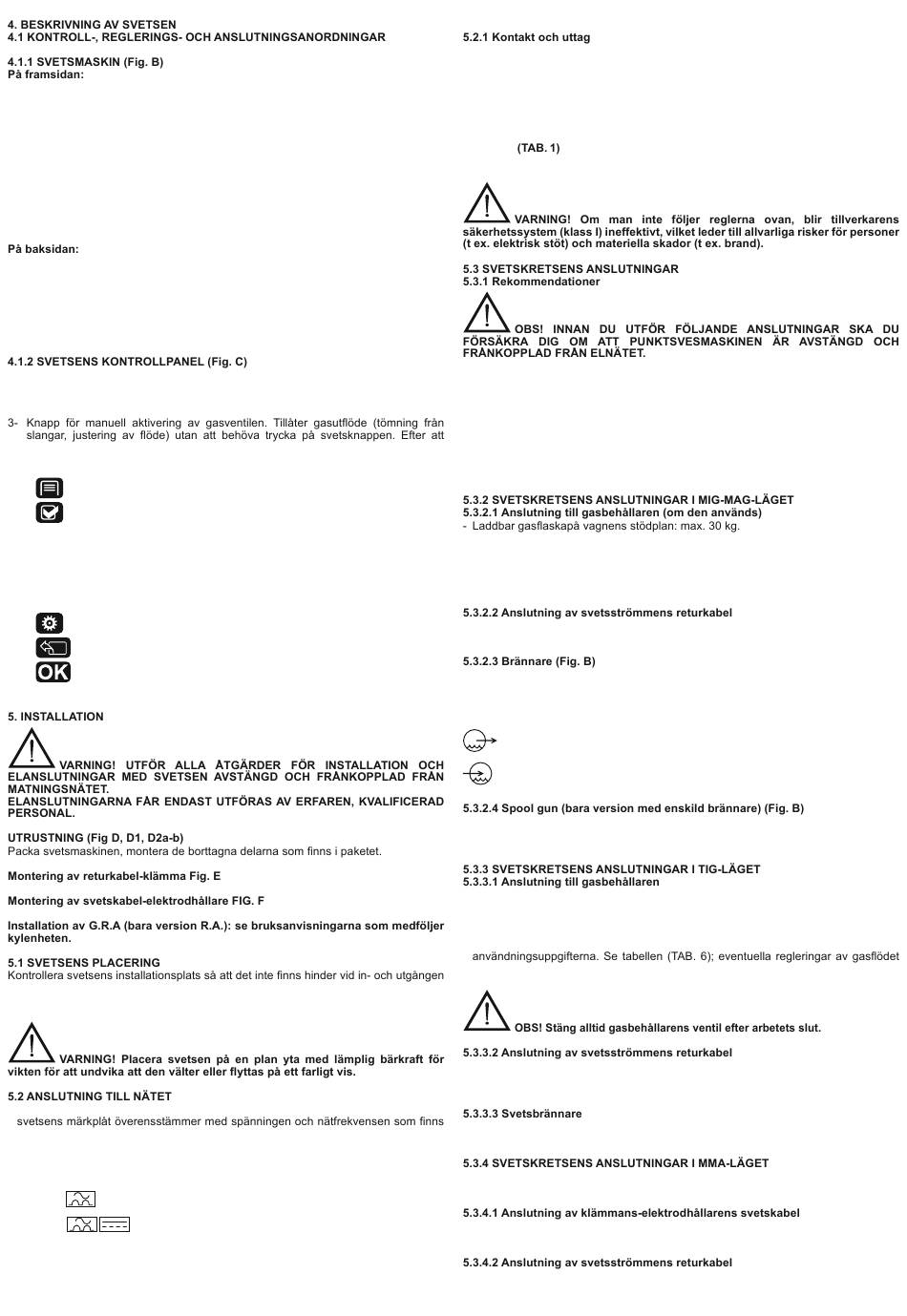

1- Kontrollpanel (se beskrivning)
2- Fäste för brännare och SPOOL GUN (bara version med enskild brännare).
3- Kontakt till styrkabel för brännare PUSH PULL, CONTROL och SPOOL GUN (bara
version enkel brännare).
4- Snabbuttag plus (+) för anslutning av svetskabeln
5- Snabbuttag minus (-) för anslutning av svetskabeln
6- Kabel och returklämma till jord
7- SPOOL GUN (tillval)
8- Svetskabel och svetsbrännare.
9- Returkontakt (röd) för kylvätska (bara version R.A.).
10- Tilloppskontakt (blå) för kylvätska (bara version R.A.).
11- Lock till vätskebehållare (bara version R.A.).
12- Huvudbrytare ON/OFF
13- Nätkabel
14- Kontaktdon till rör för brännarens skyddsgas
15- Säkring G.R.A. (bara version R.A.).
16- Kontaktdon till rör för brännarens skyddsgas T1.
17- Kontaktdon till rör för brännarens skyddsgas T2.
18- Kontaktdon till rör för brännarens skyddsgas T3.
1- Display TFT.
2- Knapp för manuell matning av tråden. Tillåter matning av tråden i brännarens
styrrör utan att man behöver trycka på svetsknappen. Funktionen aktiveras
tillfälligt och matningens hastighet är fast.
knappen tryckts in förblir ventilen aktiv i 10 sekunder eller tills den trycks in en
gång till.
4- Multifunktionsknapp:
-
: Åtkomst till huvudmenyn.
-
: Aktivering/avaktivering av parametern som ska visas på svetsskärmen.
5- Multifunktionsratt:
- Genom att vrida den kan man rulla bland menyns olika alternativ.
- Tryck på den för att komma till det valda alternativet. Vrid den sedan för att ändra
värdet och tryck återigen för att bekräfta värdet.
- Håll den intryckt i minst 3 sekunder för att ställa in variablerna på ett synergiskt
sätt (typ av material, tråddiameter, typ av gas, 2T, 4T, 4T bi-level, SPOT).
6- Multifunktionsknapp:
-
: Åtkomst till parametern som ska visas på svetsskärmen.
-
: Återgång till den övre menyn.
-
: bekräftar valda värden.
7 - USB-port.
för klluften. Försäkra dig samtidigt att inget ledande amm, frätande ångor, fukt osv.
sugs in.
Lämna ett fritt utrymme på minst 250 mm runt svetsen.
- Innan du utför någon elektrisk anslutning, ska du kontrollera att uppgifterna på
tillgänglig på installationsplatsen.
- Svetsen får endast anslutas till ett matningssystem med neutral ledning ansluten till
jord.
- För att garantera skyddet mot den indirekta kontakten ska du använda
differentialbrytare av typen:
- Typ A (
) för enfasmaskiner.
- Typ B (
) för trefas maskiner.
- För att uppfylla kraven i norm EN 61000-3-11 (Flicker) rekommenderar vi att man
utför anslutningen av svetsen till nätspänningens gränssnittspunkter som har en
impedans under Zmax = 0.24 ohm.
- Svetsen omfattas inte av kraven i standard IEC/EN 61000-3-12.
Om den ansluts till ett allmänt elnät är det installatörens eller användarens ansvar att
kontrollera att svetsen kan anslutas (om nödvändigt, rådfråga din elnätsleverantör).
(1~)
Anslut elsladdens kontakt till ett nätuttag försett med säkring eller automatbrytare. Den
avsedda jordterminalen ska anslutas till matningsledningens jordledare (gul-grön).
(3~)
Anslut en standardstickpropp (3P + J) med lämplig kapacitet till elsladden och förbered
ett nätuttag försett med säkring eller automatbrytare. Den avsedda jordterminalen ska
anslutas till matningsledningens jordledare (gul-grön).
Tabellen 1
anger rekommenderade värden i ampere på linjens tröga säkringar
som väljs baserat på den nominella maxström som svetsen avger och den nominella
matningsspänningen.
Tabell 1 (TAB. 1) innehåller värdena som rekommenderas för svetskablarna (i mm
enligt maximal ström som tillförs från svetsen.
Dessutom:
- Vrid svetskablarnas kontaktdon ordentligt i snabbuttagen (i förekommande fall),
för att garantera e perfekt elektrisk kontakt; annars kommer överhettning att ske i
kontaktdonen vilket gör att de snabbt försämras och förlorar effektivitet.
- Använd så korta svetskablar som möjligt.
- Undvik att använda metallstrukturer som inte tillhör stycket som bearbetas, i
stället för svetsströmmens returkabel; det kan vara farligt för säkerheten och ge
otillfredsställande resultat för svetsningen.
- Skruva åt tryckreduceraren (*) vid gasbehållarens ventil genom att placera
reduceringen som ingår som tillbehör, då Argon eller Ar/CO
- Anslut gasens inloppsrör till reduceraren och dra åt strappen.
- Lossa på reglerringen på tryckreduceraren innan du öppnar behållarens ventil.
(*) Tillbehör som köps separat om den inte ingår med produkten.
Den ska anslutas till stycket som ska svetsas eller till metallbänken den står på, så
nära som möjligt till fogen som utförs.
Koppla svetsbrännaren (B-8) till det avsedda kontaktdonet (B-2) och dra åt låsringen
manuellt. Förbered den för den första trådladdningen och demontera munstycket och
kontaktröret för att underlätta utsläppet.
Anslut de externa kylledningarna till motsvarande kopplingar genom att respektera
följande:
: VÄTSKETILLOPP (Kall – blå koppling)
: VÄTSKERETUR (Varm – röd koppling)
Sätt i spool gun (B-6) i kontaktdonet som tillägnad den (B-2) genom att dra åt
låsmuttern ordentligt för hand. Dessutom ska du sätta in kontaktdonet i styrkabeln i
det särskilda uttaget (B-5). Svetsmaskinen känner automatiskt spolens gun.
- Skruva åt tryckreduceraren till gasbehållarens ventil och använd den särskilda
reduceraren som ingår som tillbehör, om så behövs.
- Anslut gasens inloppsrör till reduceraren och dra åt strappen som ingår.
- Lossa på reglerringen på tryckreduceraren innan du öppnar behållarens ventil.
- Öppna behållaren och reglera gasmängden (l/min.) enligt de indikativa
kan utföras under svetsningen genom att reglera tryckreducerarens vred. Kontrollera
tätningen i rör och kopplingar.
- Den ska anslutas till stycket som ska svetsas eller till metallbänken som den står på,
så nära fogen som utförs som möjligt. Denna kabel ska anslutas till klämman med
symbolen (+) (Fig. B-7).
- Sätt in strömkabeln i det särskilda snabbuttaget (-) (Fig. B-8). Anslut svetsens
gaasrör till behållaren.
Nästan alla klädda elektroder ska anslutas till generatorns pluspol (+); undantagsvis till
minuspolen (-) för elektroder med sur beklädnad.
Terminalen har en särskild klämma som används för att dra åt elektrodens blottlagda
del. Denna kabel ska anslutas till klämman med symbolen (+) (Fig. B-7).
- Den ska anslutas till stycket som ska svetsas eller till metallbänken som den står på,
så nära fogen som utförs som möjligt. Denna kabel ska anslutas till klämman med
symbolen (+) (Fig. B-8).
- 77 -
2
)
-blandningar används.
2
