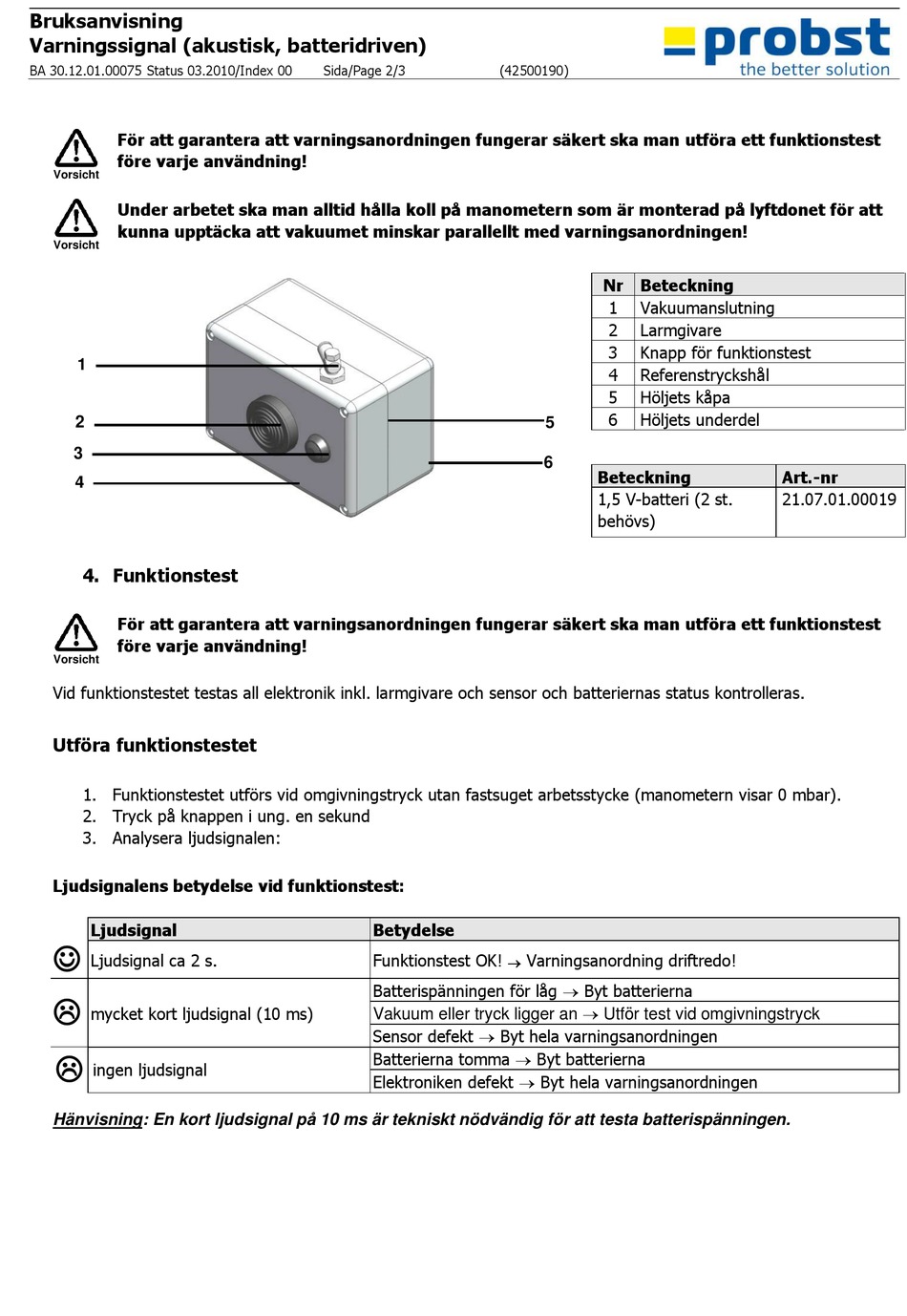

Bruksanvisning
Varningssignal (akustisk, batteridriven)
BA 30.12.01.00075 Status 03.2010/Index 00
För att garantera att varningsanordningen fungerar säkert ska man utföra ett funktionstest
före varje användning!
Vorsicht
Under arbetet ska man alltid hålla koll på manometern som är monterad på lyftdonet för att
kunna upptäcka att vakuumet minskar parallellt med varningsanordningen!
Vorsicht
1
2
3
4
4. Funktionstest
För att garantera att varningsanordningen fungerar säkert ska man utföra ett funktionstest
före varje användning!
Vorsicht
Vid funktionstestet testas all elektronik inkl. larmgivare och sensor och batteriernas status kontrolleras.
Utföra funktionstestet
1. Funktionstestet utförs vid omgivningstryck utan fastsuget arbetsstycke (manometern visar 0 mbar).
2. Tryck på knappen i ung. en sekund
3. Analysera ljudsignalen:
Ljudsignalens betydelse vid funktionstest:
Ljudsignal
☺
Ljudsignal ca 2 s.

mycket kort ljudsignal (10 ms)

ingen ljudsignal
Hänvisning: En kort ljudsignal på 10 ms är tekniskt nödvändig för att testa batterispänningen.
Sida/Page 2/3
Betydelse
Funktionstest OK!
Batterispänningen för låg → Byt batterierna
Vakuum eller tryck ligger an → Utför test vid omgivningstryck
Sensor defekt → Byt hela varningsanordningen
Batterierna tomma → Byt batterierna
Elektroniken defekt → Byt hela varningsanordningen
(42500190)
Nr Beteckning
1 Vakuumanslutning
2 Larmgivare
3 Knapp för funktionstest
4 Referenstryckshål
5 Höljets kåpa
6 Höljets underdel
5
6
Beteckning
1,5 V-batteri (2 st.
behövs)
Varningsanordning driftredo!
→
Art.-nr
21.07.01.00019
