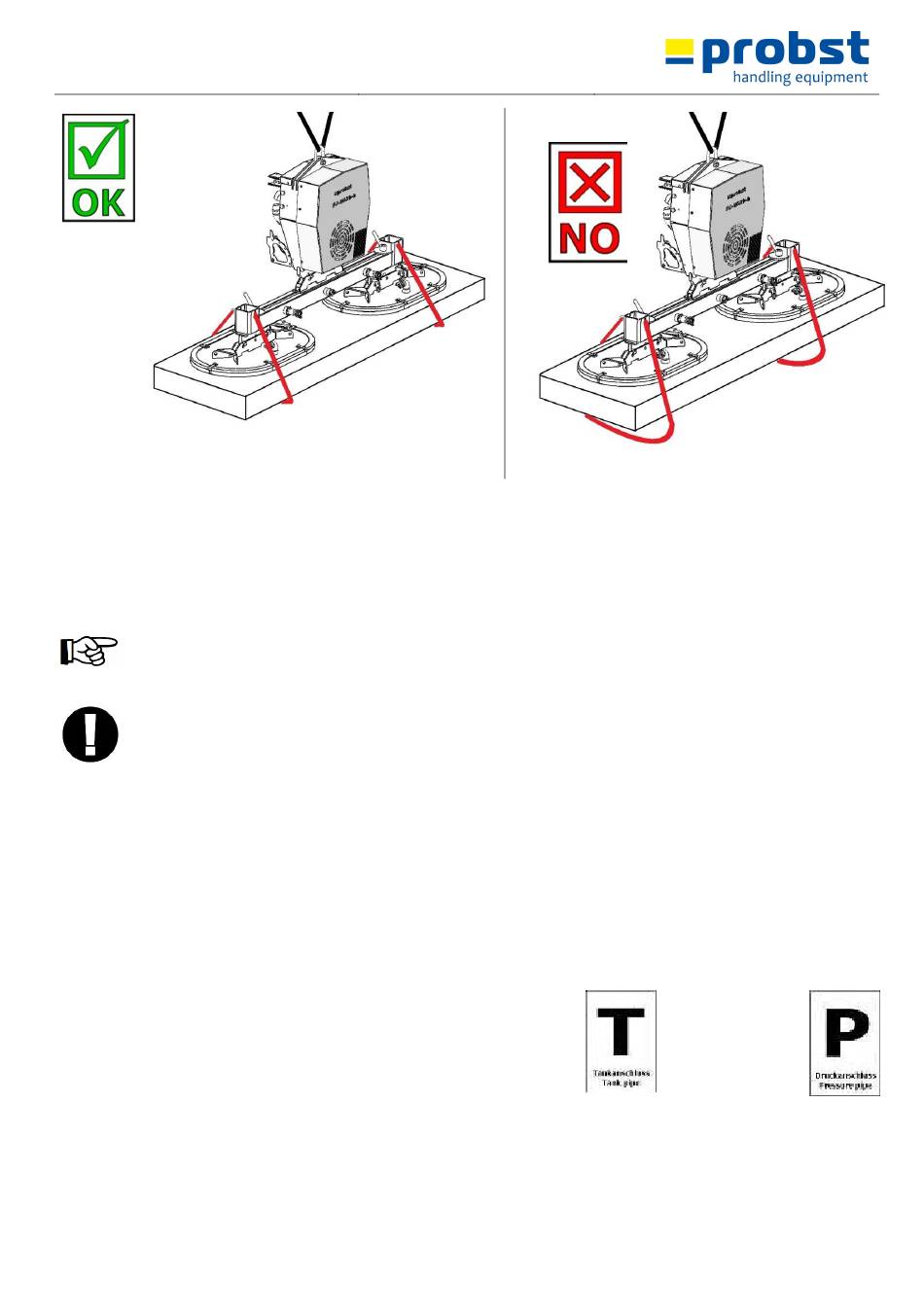

Bild 1
5.5 Hydraulisk påbyggnad
5.5.1 Installation av bärmaskiner/lyftdon
•
Hydraulikinstallationen utförs enligt bifogat hydraulik-kopplingsschema.
•
Anslutningen till bärmaskinen/lyftdonet får endast utföras av kompetent personal.
•
Maskinen är utrustad med en förstyrd backventil som förhindrar att byggmaterialet faller ner vid ett
tryckfall.
•
Vid anslutningen ska man kontrollera att förbindelserna är fria från smuts och att slangarna varken har skav-
eller knäckställen och att maskinen inte kan haka fast i utskjutande kanter under lyft- och sänkrörelserna.
Nödvändigt oljeflöde minst 16 l/min.
Förutsättningar vid hydraulisk drift: (bärmaskinens
arbetshydraulik):
•
Hydraulledningen till bärmaskinens oljetank (hjullastare) är
markerad med bokstaven "T".
•
Hydraulledningen för oljetrycket är markerad med bokstaven
"P"
52400040
19 / 29
Bild 2
•
Volymflöde, användbart [l/min]: min. 16, max. 80
•
Driftstryck, användbart [bar]: min. 80, max. 320
•
Stockningstryck: max. 10 bar
•
Låsbar styrspak för arbetshydrauliken
(kontinuerligt oljeflöde). Nödvändigt oljeflöde
minst 16 l/min.
Tankanslutning
V4
Tryckanslutning
