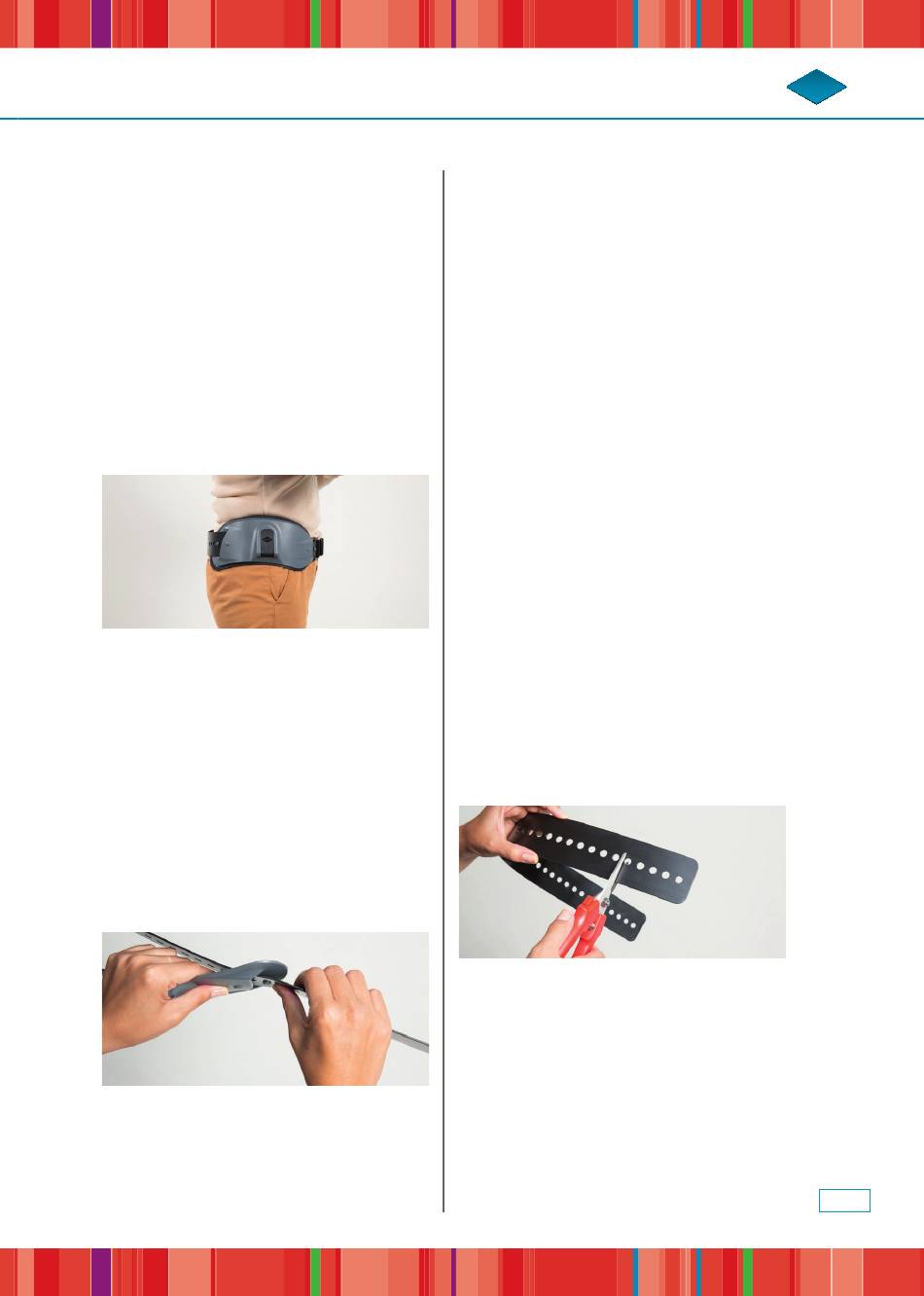

Teufel DynaCox evolution Gebrauchsanweisung Seite 9

Orientieren Sie sich bei der Einstellung am
zuvor gemessenen Hüftmaß.
2.
Entfernen Sie die Polster der Hüft-
schalen und passen Sie zunächst den
hinteren Gurt so an, dass die seitlichen
Click & Lock-Verschlüsse der Hüftscha-
len mittig im Lot zum Femur verlaufen
(Abb. 3).
3
3.
Lösen Sie das Band von den beiden
Sicherungszapfen an der Hüftschale.
4. Ziehen oder schieben Sie den Gurt auf
die gewünschte Länge.
5.
Um die Einstellung zu sichern, klicken
Sie nun die Sicherungszapfen wieder
in die Ausstanzungen ein. Achten Sie
hierbei da rauf, zuerst den inneren
Sicherungszapfen, und dann den
äußeren einzurasten (Abb. 4).
4
6.
Wiederholen Sie den Vorgang auf der
anderen Seite des hinteren Gurtes.
DynaCox® evolution
7.
Passen Sie nun den vorderen Gurt in der
Länge an. Lösen Sie auch hier die beiden
Sicherungszapfen an der Hüftschale
aus den Ausstanzungen im Gurt.
8.
Ziehen oder schieben Sie den vorde-
ren Gurt auf die gewünschte Länge.
9.
Um die Einstellung zu sichern, klicken
Sie nun die Sicherungszapfen wieder
in die Ausstanzungen ein. Achten Sie
auch jetzt darauf, zuerst den inneren,
und dann den äußeren Sicherungszap-
fen einzurasten.
10. Wiederholen Sie den Vorgang auf der
anderen Seite des vorderen Gurtes.
11.
Bei sehr schlanken Patienten kann es
von Vorteil sein, den vorderen sowie
den hinte ren Gurt nach der Befestigung
an der Hüftschale auf der Innenseite
der Schale zu kürzen. Hierzu können
die Gurte mit einer geeigneten Schere
(REF 60.397.001.00) gekürzt werden
werden (Abb. 5).
5
Stellen Sie zuvor bitte unbedingt
sicher, die richtige Längeneinstellung
vorgenommen zu haben.
