К панели управления прикреплена защитная пленка.
3
Установите верхний
модуль.
● Выровняйте лапки
верхнего модуля,
после чего выровняйте
лапки нижнего модуля.
Следите за
тем, чтобы
не защемить
провод.
Лапки
(в 2-х местах)
2
Подсоедините проводку дистанционного управления.
● Во время подключения проводов проследите, чтобы
внутри корпуса пульта ДУ не осталось лишних проводов.
Проследите, чтобы провода не касались элементов
печатной платы. Способ подключения см. в разделе
«Внимание» главы «Подключение к клеммной плате
пульта ДУ».
К панели управления прикреплена защитная пленка.
3
Установите верхний
модуль.
● Выровняйте лапки верхнего
модуля, после чего
выровняйте лапки нижнего
модуля.
● Если проводку трудно
переместить, ослабьте винт
в нижнем модуле, поправьте
проводку, а после завершения
работы затяните винт.
Следите за
тем, чтобы
не защемить
провод.
Лапки
(в 2-х местах)
2
Подсоедините проводку дистанционного управления.
● Во время подключения проводов проследите, чтобы внутри
корпуса пульта ДУ не осталось лишних проводов. Проследите,
чтобы провода не касались элементов печатной платы.
Способ подключения см. в разделе «Внимание» главы
«Подключение к клеммной плате пульта ДУ».
52

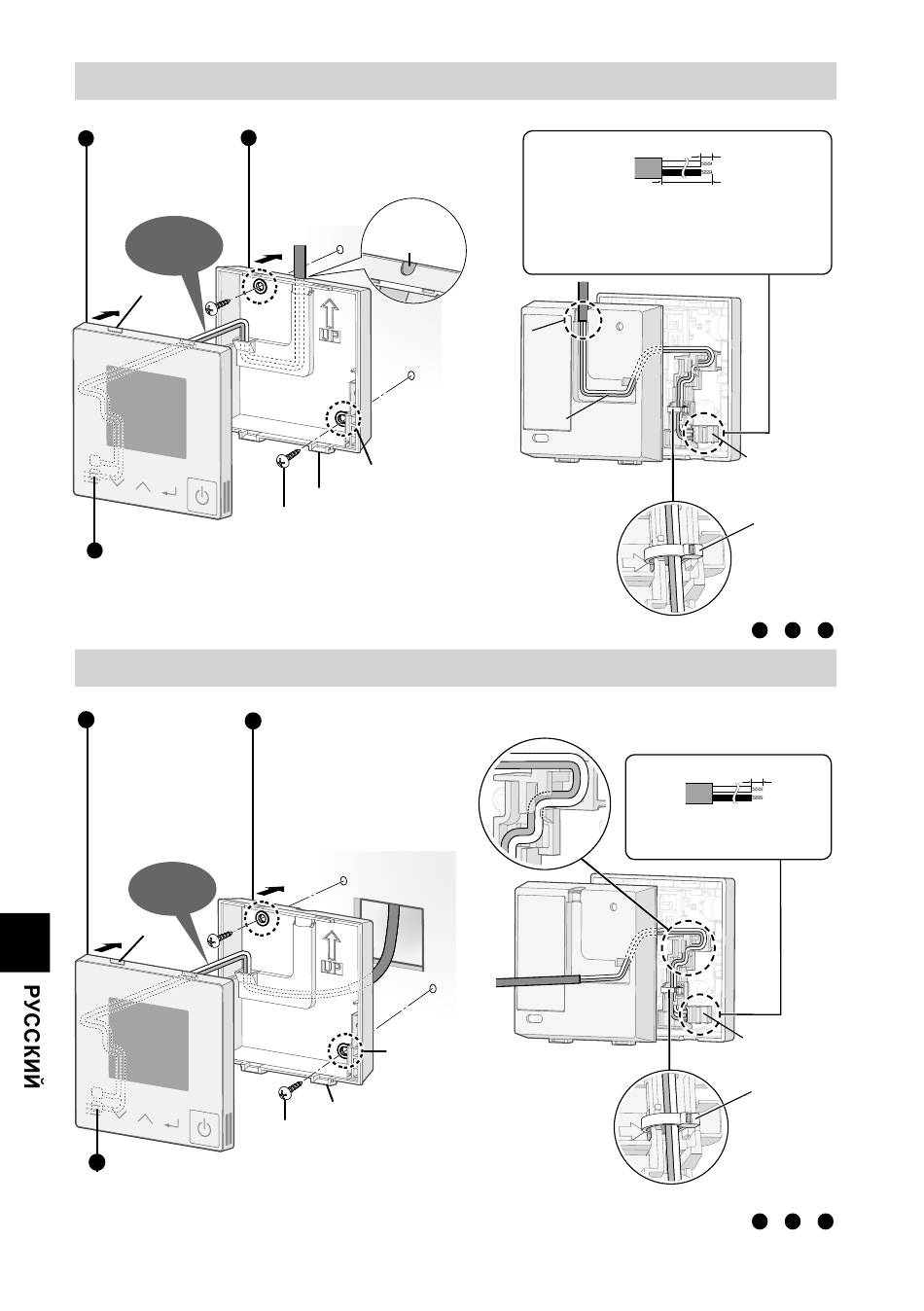

Наружная установка
1
Установите нижний модуль на
стене.
● Проденьте провод в отверстие для
проводки в нижнем модуле и расположите
провод в желобке.
Вырежьте в этом Вырежьте в этом
месте кусачками и месте кусачками и
снимите заусенцы снимите заусенцы
напильником. напильником.
Отверстие под винт
Лапки (в 2-х местах)
Винт
(входит в комплект)
Встроенная установка
1 Установите нижний модуль
на стене.
● Проденьте провод в отверстие
для проводки в нижнем
модуле.
Отверстие под
винт
Лапки
(в 2-х местах)
Винт
(входит в комплект)
Снимите покрытие. Прибл. 9 мм
Снимите оболочку. Прибл. 130 мм
• Убедитесь, что провод подсоединен в правильном
направлении.
• Возможно будет небольшая разница в длине
из-за к диаметра проводки, поэтому внесите
коррективы на месте при выполнении установки.
Протолкните Протолкните
оболочку в оболочку в
заднюю часть, заднюю часть,
как показано на как показано на
рисунке. рисунке.
Правильно вставьте Правильно вставьте
провод в канал провод в канал
нижнего модуля и нижнего модуля и
проследите, чтобы проследите, чтобы
при прикреплении при прикреплении
модуля к стене провод модуля к стене провод
не был защемлен. не был защемлен.
• Вставьте фиксатор со стороны
места, указанного стрелкой на
схеме справа.
• Расположите зажимную
часть фиксатора в канале, как
указано стрелкой.
• Если зажим будет сверху,
закрыть нижний модуль может
оказаться невозможным.
* Также установку можно выполнять в порядке
Увеличенное изображение Увеличенное изображение
• Вставьте фиксатор со
стороны места, указанного
стрелкой на схеме справа.
• Расположите зажимную
часть фиксатора в канале,
как указано стрелкой.
• Если зажим будет
сверху, закрыть нижний
модуль может оказаться
невозможным.
* Также установку можно выполнять в порядке
Клеммная
плата пульта
дистанционного
управления
Фиксатор
(входит в
комплект)
2
1
→ →
Снимите покрытие. Прибл. 9 мм
• Убедитесь, что провод
подсоединен в правильном
направлении.
Клеммная плата
пульта дистанционного
управления
Фиксатор
(входит в
комплект)
2
1
→ →
3
.
3
.
