На панель керування наклеєно захисну плівку.
3 1
Встановіть верхню
частину корпусу.
● Порівняйте засувки
верхньої частині корпусу,
а потім порівняйте
засувки нижньої частини
корпусу.
Переконайтеся,
що дріт не
передавлений.
Засувка
(у 2 місцях)
Гвинт (у комплекті)
2
Підключіть електропроводку пристрою
дистанційного керування.
● Під час прокладання проводки прослідкуйте, щоб
всередині пульта дистанційного керування не залишилося
зайвих дротів. Прослідкуйте, щоб дроти не торкалися
елементів на платі. Детальніше про спосіб підключення
дивіться в розділі «Увага» глави «Підключення до колодки
контактів пульта дистанційного керування».
На панель керування наклеєно захисну плівку.
3 1
Встановіть верхню
частину корпусу.
● Порівняйте засувки
верхньої частині корпусу,
а потім порівняйте засувки
нижньої частини корпусу.
● Якщо проводку важко
перемістити, послабте гвинт
у нижній частині корпусу,
зробіть усе необхідне з
електропроводкою, після
чого закрутіть гвинт назад.
Переконайтеся,
що дріт не
передавлений.
Засувка
(у 2 місцях)
2
Підключіть електропроводку пристрою
дистанційного керування.
● Під час прокладання проводки прослідкуйте, щоб всередині
пульта дистанційного керування не залишилося зайвих
дротів. Прослідкуйте, щоб дроти не торкалися елементів на
платі. Детальніше про спосіб підключення дивіться в розділі
«Увага» глави «Підключення до колодки контактів пульта
дистанційного керування».

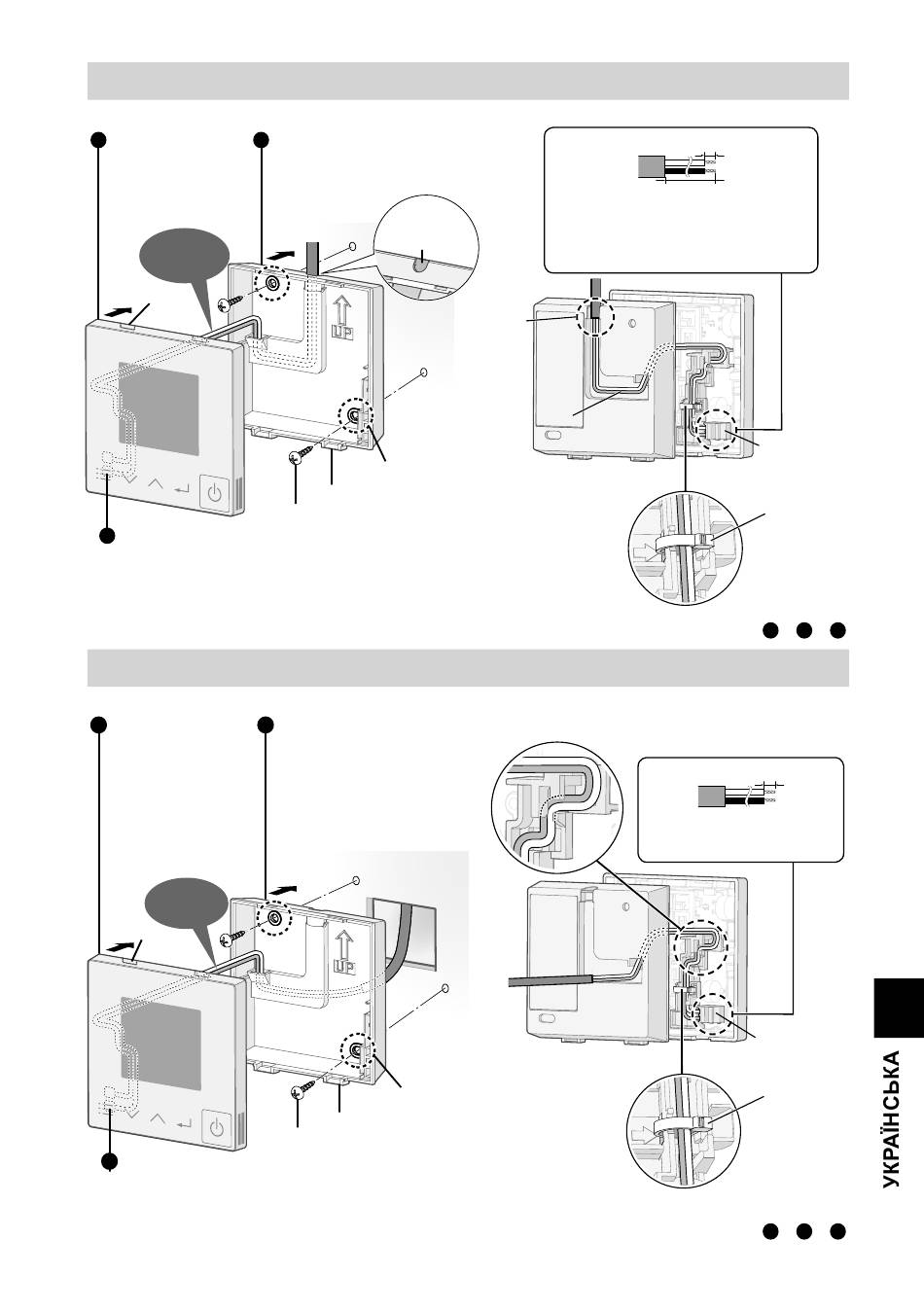

Зовнішній тип установки
Прикріпіть нижню частину корпусу до стіни.
● Проведіть дріт через отвір для
електропроводки в нижній частині корпусу
та укладіть його в паз.
Виріжте тут Виріжте тут
кусачками і кусачками і
видаліть задирки видаліть задирки
напилком. напилком.
Отвір для гвинта
Засувка (у 2 місцях)
• Вставте хомут у місці,
• Помістіть фіксувальну частину
• Якщо зафіксувати дріт вище,
Прихований тип установки
Прикріпіть нижню частину
корпусу до стіни.
● Проведіть дріт через отвір
для електропроводки в нижній
частині корпусу.
Отвір для гвинта
Засувка (у 2 місцях)
Гвинт (у комплекті)
Видаліть ізоляцію. Близько 9 мм
Видаліть оболонку. Близько 130 мм
• Переконайтеся, що електропроводка
підключена з правильного боку.
• Через діаметр дроту буде незначна різниця
в довжині, тому відкоригуйте її на місці під
час монтажу.
Притисніть Притисніть
оболонку до оболонку до
задньої частини, задньої частини,
як це показано як це показано
на малюнку. на малюнку.
Правильно вставте Правильно вставте
дріт у канал у нижній дріт у канал у нижній
частині корпусу й частині корпусу й
переконайтеся, що його переконайтеся, що його
не буде затиснуто, коли не буде затиснуто, коли
корпус буде прикріплено корпус буде прикріплено
до стіни. до стіни.
позначеному стрілкою, як
показано на рисунку праворуч.
хомута в канал, як показано
стрілкою.
можливо, не вдасться закрити
нижню частину корпусу.
* Монтаж можна також здійснювати в такому порядку:
Збільшене зображення Збільшене зображення
• Вставте хомут у місці,
позначеному стрілкою,
як показано на рисунку
праворуч.
• Помістіть фіксувальну
частину хомута в канал, як
показано стрілкою.
• Якщо зафіксувати дріт вище,
можливо, не вдасться закрити
нижню частину корпусу.
* Монтаж можна також здійснювати в такому порядку:
Контактна
плата пристрою
дистанційного
керування
Хомут
(у комплекті)
2 1
→ →
Видаліть ізоляцію. Близько 9 мм
• Переконайтеся, що
електропроводка підключена з
правильного боку.
Контактна
плата пристрою
дистанційного
керування
Хомут
(у комплекті)
2 1
→ →
3
.
3
.
