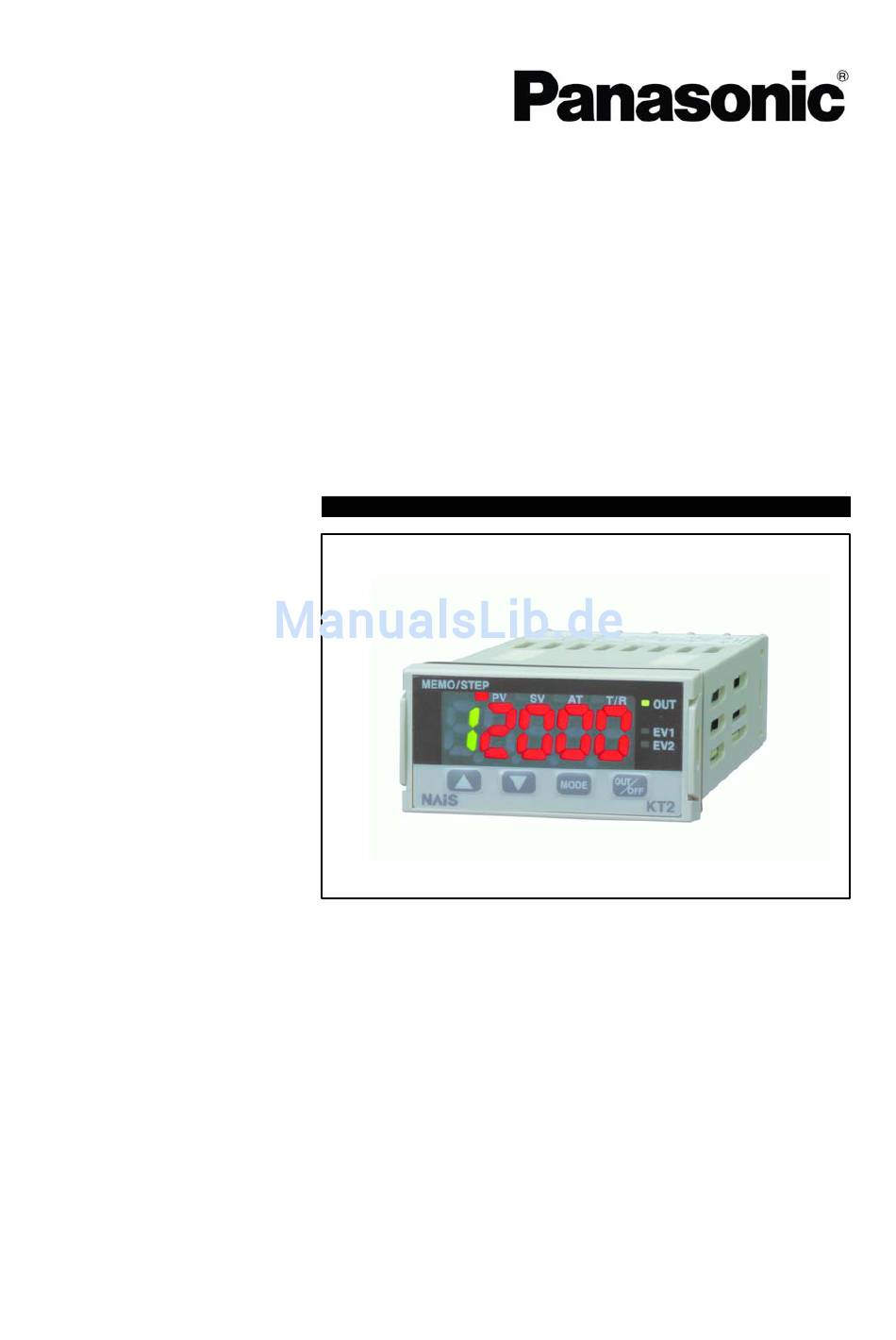

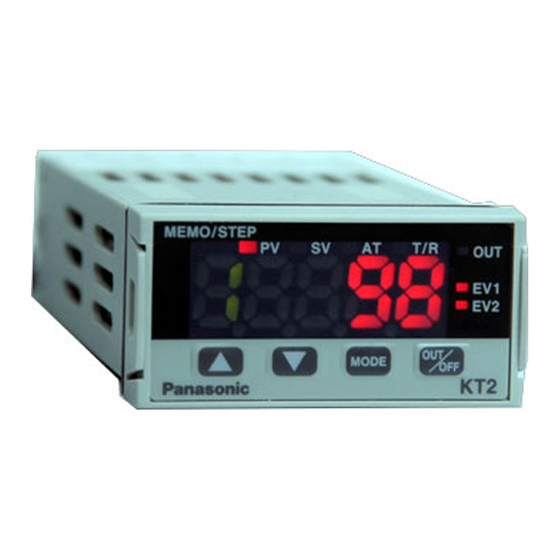

- Seite 1 TEMPERATURREGLER Bedienungsanleitung...
-
Seite 2: Sicherheitsvorschriften
Diese Bedienungsanleitung enthält wichtige Hinweise zur Installation, zur Bedienung und zum Betrieb des Temperaturreglers KT2. Bitte lesen Sie diese Hinweise sorgfältig und beachten Sie die ebenfalls enthaltenen technischen Daten und die Angaben zum Typenschild, bevor Sie den Regler in Betrieb nehmen. - Seite 3 1. Installationshinweise Warnung Der Temperaturregler ist für folgende Umgebungsbedingungen konzipiert (IEC61010-1): Überspannungskategorie II, Verschmutzungsgrad 2 Den folgenden Umgebungseinflüssen darf das Gerät nicht ausgesetzt werden: • Staub und korrodierenden Gasen • leicht entzündlichen oder explosiven Gasen • starker Vibration oder Stoß •...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Bestellnummer ..................4 Erläuterung der Bestellnummer................4 Erläuterung des Typenschilds ................4 Anzeigen und Tasten der Fronttafel ............ 5 Schalttafelmontage ................6 Umgebungsbedingungen ..................6 Abmessungen......................6 Tafelausschnittmaße ....................6 Montage........................7 Verdrahtung ................... 8 Anordnung der Klemmen ..................8 Parametrierung.................. -
Seite 5: Bestellnummer
Bestellnummer 1.1 Erläuterung der Bestellnummer (2) (3) (4) (5) Position Funktion Bestellnummer Spannungsversorgung 1: 100 bis 240 V AC 2: 24 V AC/DC Eingangstypen 1: Universaleingang (Thermoelement, Widerstandsthermometer, Gleichspannung und Gleichstrom können über die Tasten auf der Fronttafel eingestellt werden) Reglerausgang (OUT1) 1: Relaisausgang 2: Spannungsausgang mit offenem Kollektor... -
Seite 6: Anzeigen Und Tasten Der Fronttafel
Anzeigen und Tasten der Fronttafel Funktion Beschreibung Ist-/Sollwertanzeige Zur Ist- und Sollwertanzeige und zur Parametereingabe (Parameter und Einstellwerte werden (PV/SV, rot) abwechselnd angezeigt). MEMO/STEP-Anzeige (grün) Bei Festwertregelung Anzeige der Speichernummer (SV1 oder SV2). Bei Programmregelung Anzeige der Programmschrittnummer. Kontrollanzeige PV (rot) Leuchtet, wenn der Istwert (PV = process value) angezeigt wird. -
Seite 7: Schalttafelmontage
Schalttafelmontage 3.1 Umgebungsbedingungen Der Temperaturregler ist für folgende Umgebungsbedingungen konzipiert (IEC61010-1): Überspannungskategorie II, Verschmutzungsgrad 2. Den folgenden Umgebungseinflüssen darf das Gerät nicht ausgesetzt werden: • Staub und korrodierenden Gasen • leicht entzündlichen oder explosiven Gasen • starker Vibration oder Stoß •... -
Seite 8: Montage
3.4 Montage Zur Erfüllung der Schutzklasse IP66 (staub- und spritzwassergeschützt) ist eine waagerechte Montage erforderlich. Verwendbare Tafelstärken: 1 bis 10 mm Vorgehensweise: 1. Schieben Sie den Regler von vorn in den Tafelausschnitt (Abb. 3-3). 2. Schieben Sie die beigefügte Montagehalterung über den Regler, bis die beiden Plastiknasen die Tafelrückseite berühren (Abb. -
Seite 9: Verdrahtung
Verdrahtung Gefahr Verdrahtungen dürfen nur mit ausgeschalteter Spannungsversorgung erfolgen. Andernfalls besteht bei Berührung der elektrischen Anschlüsse Gefahr durch elektrischen Schlag, der zu schweren Verletzungen oder gar zum Tod führen kann. Erden Sie den Temperaturregler, bevor Sie die Spannungsversorgung einschalten. Anordnung der Klemmen Abk. -
Seite 10: Parametrierung
Parametrierung Nach dem Einschalten des Stroms führt der Regler eine Selbstdiagnose durch: Für ca. 3 Sekunden erlischt die MEMO/STEP-Anzeige und die Istwertanzeige zeigt den Kennbuchstaben für den Sensoreingang und die Temperatureinheit an (siehe Tabelle unten). Während der Selbstdiagnose sind alle Ausgänge und Kontrollanzeigen ausgeschaltet. -
Seite 11: Ablaufdiagramme
2. Einstellungen in Parameterebene 1 vornehmen (siehe Seite 15) Hier stellen Sie den Sollwert und die Parameter für die Programmregelung ein. 3. Einstellungen in Parameterebene 2 vornehmen (siehe Seite 16) Hier stellen Sie z. B. die PID-Werte und die Parameter für die Alarmausgänge ein. Wenn Sie die Werkseinstellungen verwenden möchten, erübrigt sich dieser Schritt. -
Seite 12: Festwertregelung
Festwertregelung (automatisch nach ca. 2 s) Reglerausgang Sollwertanzeige (SV)* Istwertanzeige (PV)* Stellgrößenanzeige deaktivieren (ca. 3 s) (ca. 3 s) (ca. 3 s) Parameterebene 1 Parameterebene 2 Parameterebene 3 Parameterebene 4 Sollwert 1 Hysterese von A2 Selbstoptimierung Ist-/Sollwertanzeige Eingangsart (SV1) oder Sollwert 2 Alarmverzögerung Proportionalbereich... -
Seite 13: Programmregelung
Programmregelung (automatisch nach ca. 2 s) Sollwert (SV) aktueller Istwertanzeige (PV)* RUN-Modus Stellgrößenanzeige Programmschritt* (ca. 3 s) (ca. 3 s) (ca. 3 s) Parameterebene 1 Parameterebene 2 Parameterebene 3 Parameterebene 4 Hysterese von A2 SV 1 Selbstoptimierung Ist-/Sollwertanzeige Eingangsart oder Proportionalbereich Verriegelung Ein- Maximaler Sollwert... -
Seite 14: Parametrierungsbeispiele
5.2 Parametrierungsbeispiele Anhand der folgenden Beispiele lässt sich die Parametrierung des Temperaturreglers KT2 schnell erlernen. Die Einstellmöglichkeiten hängen zum Teil von den vorher gewählten Parametern ab. So können Sie z. B. die Hysterese von Alarmausgang A1 nur einstellen, wenn Sie zuvor eine Alarmbetriebsart ausgewählt haben. - Seite 15 Beispiel 3: Alarmbetrieb Bitte beachten Sie hierfür das Ablaufdiagramm auf Seite 11. Stellen Sie die Parameter in der angegebenen Reihenfolge ein. Bei Verwendung des 2. Alarmausgangs müssen Sie die Parameter für A2 mit der Taste überspringen. 1. Alarmbetrieb für A1 •...
-
Seite 16: Parameterebene 1 (Sollwerteingabemodus)
1. Regelungsmethode „Programmregelung“ • 3 Sekunden gleichzeitig die Tasten drücken, um in Parameterebene 4 umzuschalten. erscheint in der Anzeige. • So oft Taste drücken, bis erscheint. • Mit Taste (Festwertregelung) zu (Programmregelung) umschalten. • Taste so oft drücken, bis wieder die Ist-/Sollwertanzeige erscheint. 2. -
Seite 17: Parameterebene 2
Anzeige Beschreibung Ab Werk Zeit SV4 00.00 • Nur einstellbar, wenn Programmregelung gewählt wurde • Wertebereich: 00.00 to 99.59 (Einheit einstellbar in Parameterebene 4, siehe Seite 22) 0 °C SV5: Sollwert für Programmschritt 5 • Nur bei Programmregelung einstellbar • Wertebereich: minimaler bis maximaler Sollwert (einstellbar in Parameterebene 4) Zeit SV5 00.00... -
Seite 18: Wertebereich Für A1 Und A2
Anzeige Beschreibung Ab Werk ARW-Einstellung (Anti-Reset Windup) • Nur bei PID-Regelung verfügbar. • Erläuterung siehe unten. • Wertebereich: 0 bis 100% Schaltperiodendauer für OUT1 (Heizen) 30 s oder 3 s • Nicht verfügbar bei Zweipunktregelung oder Reglertypen mit Gleichstromausgang. • Eine Verringerung der Schaltperiodendauer bewirkt eine höhere Schaltfrequenz, die sich beim Relaisausgangstyp negativ auf die Lebensdauer des Relais auswirken kann. -
Seite 19: Parameterebene 3
• Außer dem Prozessalarm sind alle Alarmwerte relative Werte (Abweichungsalarme), die sich auf den Sollwert beziehen. • Erläuterung der Alarmbetriebsarten siehe Seite 32. 5.5 Parameterebene 3 Parameterebene 3 erreichen Sie, indem Sie ausgehend vom Grundzustand (Ist-/Sollwertanzeige) die Taste gedrückt halten und ca. -
Seite 20: Parameterebene 4
5.6 Parameterebene 4 Parameterebene 4 erreichen Sie, indem Sie ausgehend vom Grundzustand (Ist-/Sollwertanzeige) die Taste gedrückt halten und ca. 3 s drücken. Die Einstellwerte erhöhen oder verringern Sie mit den Tasten . Mit der Taste wird der eingestellte Wert gespeichert. Danach wird zum nächsten Parameter gewechselt. - Seite 21 Anzeige Beschreibung Ab Werk Minimalwert OUT1 (Heizen) • Nicht einstellbar bei Zweipunktregelung. • Bei Reglertypen mit optionalem Heiz-/Kühlausgang (Dreipunktregler) wird OUT1 zum Heizen verwendet. • Wertebereich: -5 % bis Maximalwert OUT1 (Einstellungen unterhalb 0 % beziehen sich auf den Stromausgangstyp.) Schalthysterese für OUT1 (Heizen) 1,0 °C •...
- Seite 22 Anzeige Beschreibung Ab Werk Alarmverzögerung für A1 • Der Alarmausgang wird erst nach Ablauf der Alarmverzögerungszeit aktiviert. • Nicht verfügbar, wenn für A1 „kein Alarmbetrieb“, „Alarm-Zeitfunktion" oder „Programmende“ ausgewählt wurde. • Wertebereich: 0 bis 9999 s Alarmverzögerung für A2 • Der Alarmausgang wird erst nach Ablauf der Alarmverzögerungszeit aktiviert.
- Seite 23 Anzeige Beschreibung Ab Werk Einheit Programmschrittzeit Stunden.Minuten • Nicht einstellbar, wenn für die Taste die Funktion „Reglerausgang deaktivieren“ (Festwertregelung) gewählt wurde. • Stunden.Minuten: Minuten.Sekunden: Funktion Digitaleingang Externe Umschaltung • Der digitale Eingang kann zur externen SV1/SV2-Umschaltung, zum externen SV1/SV2 Aktivieren/Deaktivieren des Reglerausgangs (Festwertregelung) bzw. zum Starten/Anhalten der Programmregelung oder zur Aktivierung einer Alarm-Zeitfunktion verwendet werden.
-
Seite 24: Inbetriebnahme
Inbetriebnahme Nachdem der Temperaturregler auf der Schalttafel montiert, parametriert und verdrahtet wurde, kann er wie folgt in Betrieb genommen werden: 1. Spannungsversorgung einschalten Ca. 3 Sekunden, nachdem der Strom eingeschaltet wurde, führt der Regler eine Selbstdiagnose durch. In der Istwertanzeige erscheinen Sensorkennung und Temperatureinheit (Tabelle siehe Seite 9). Während der Selbstdiagnose sind sämtliche Ausgänge und Kontrollanzeigen ausgeschaltet. -
Seite 25: Stellgröße Anzeigen
4 Stunden noch nicht abgeschlossen ist, wird sie automatisch abgebrochen. 6.4 Programmregelung aktivieren Mit dem Temperaturregler KT2 kann eine an- oder absteigende Rampenfunktion oder auch eine Programmregelung mit maximal 9 Programmschritten realisiert werden. Das Beispiel zeigt, wie der Istwert über eine ansteigende Rampe langsam (innerhalb 1 Stunde) auf den Sollwert gebracht und dort für 2 Stunden gehalten... - Seite 26 Die Programmregelung wird in Parameterebene 4 mit dem Parameter „Funktion Taste OUT/OFF “ eingestellt. In Parameterebene 1 stellen Sie die Sollwerte und Zeiten für die einzelnen Programmschritte ein: • 3 Sekunden gleichzeitig die Tasten drücken, um in Parameterebene 4 umzuschalten. erscheint in der Anzeige.
-
Seite 27: Pid-Selbstoptimierung
PID-Selbstoptimierung Zur automatischen Einstellung der optimalen P-, I-, D- und ARW-Werte bringt der Regler das System zum Schwingen und wertet dazu die Reaktion der Regelstrecke aus. Je nachdem, wie Soll- und Istwert liegen, wird automatisch eine der drei Vorgehensweisen initiiert. Als Richtwert für die Selbstoptimierung wurden 20 °C eingestellt. - Seite 28 3. Istwert liegt mehr als 20 °C über dem Sollwert Der Regler bringt das System 20 °C oberhalb des Sollwertes zum Schwingen. Temperatur Temperatur 20 °C (°F) über Sollwert (1) Ermittlung der PID-Konstante (2) PID-Konstante ermittelt (3) PID-Regelung (4) Richtwert für Selbstoptimierung Sollwert AT: Beginn Selbstoptimierung Zeit...
-
Seite 29: Erläuterung Der Betriebsarten
Erläuterung der Betriebsarten 8.1 Reglerausgang OUT1 (Heizen) Heizen (umgekehrte Wirkrichtung) Kühlen (direkte Wirkrichtung) Proportionalbereich Proportionalbereich Regelungs- vorgang Sollwert Sollwert Relais- ausgang (OUT1) Ein/aus abhängig von Sollwertabweichung Ein/aus abhängig von Sollwertabweichung Spannungs- ausgang 12 V DC 12/0 V DC 0 V DC 12 V DC 0 V DC 0/12 V DC... -
Seite 30: Dreipunktregler Für Heizen/Kühlen (Optional)
8.3 Dreipunktregler für Heizen/Kühlen (optional) Proportionalbereich Heizen Kühlen Heizen Kühlen Regelungs- vorgang Sollwert Relais- ausgang (OUT1) Ein/aus abhängig von Sollwertabweichung Spannungs- ausgang 12V DC 12/0V DC 0V DC offener – 4 – 4 – 4 Kollektor (OUT1) Ein/aus abhängig von Sollwertabweichung Stromaus- 20 mA DC 20 bis 4 mA DC... - Seite 31 Totbandverhalten P-Bereich Heizen Totband P-Bereich Kühlen Regelungs- Kühlen Heizen vorgang Sollwert Relais- ausgang (OUT1) Ein/aus abhängig von Sollwertabweichung Spannungs- ausgang 12 V DC 12/0 V DC 0 V DC offener – 4 – 4 – 4 Kollektor Ein/aus abhängig von Sollwertabweichung (OUT1) Stromaus- 20 mA DC...
-
Seite 32: Überlappungsbandverhalten
Überlappungsbandverhalten P-Bereich Heizen P-Bereich Kühlen Regelungs- Überlapp.- vorgang Heizen band Kühlen Sollwert Relaisausgang (OUT1) Ein/aus abhängig von Sollwertabweichung Spannungs- ausgang 12 V DC 12/0 V DC 0 V DC offener – 4 – 4 – 4 Kollektor (OUT1) Ein/aus abhängig von Sollwertabweichung Stromaus- gang 20 mA DC... -
Seite 33: Alarmbetrieb (A1 Und A2)
8.4 Alarmbetrieb (A1 und A2) Bandalarm Abweichungsalarm Obergrenze Abweichungsalarm Untergrenze Hysterese A1 Hysterese A1 Hysterese A1 Alarm- betrieb – Alarmwert A1 Sollwert + Alarmwert A1 Alarmwert A1 Sollwert Alarmwert A1 – Alarmwert A1 Sollwert + Alarmwert A1 Alarm- ausgang Bandalarm invertiert Prozessalarm Obergrenze Prozessalarm Untergrenze Hysterese A1... - Seite 34 Alarmbetriebsarten Anzeige Name Beschreibung Abweichungsalarm Der Alarmwert ist eine positive oder negative Abweichung vom Sollwert. Der Alarm wird aktiviert, wenn Obergrenze der Istwert die Obergrenze (Sollwert ± Alarmwert) überschreitet. Abweichungsalarm Der Alarmwert ist eine positive oder negative Abweichung vom Sollwert. Der Alarm wird aktiviert, wenn Untergrenze der Istwert die Untergrenze (Sollwert ±...
-
Seite 35: Technische Daten
Technische Daten 9.1 Standardausstattung Merkmal Beschreibung Montage für bündigen Einbau (Schalttafelmontage) Eingabesystem Folientastatur Anzeige Ist-/Sollwertanzeige (PV/SV) 4-stellige rote LED, Schriftgröße 8,7 x 5 mm (H x B) MEMO/STEP-Anzeige 1-stellige grüne LED, Schriftgröße 8,7 x 5 mm (H x B) Genauigkeit Thermoelement innerhalb ±... - Seite 36 Merkmal Beschreibung Einstell- Proportionalbereich von OUT1 0,0 bis 110,0% (0,0% = Zweipunktregelung) bereiche (Heizen) Integralzeit für OUT1 (Heizen) 0 bis 1000 s (0 = aus) Differenzialzeit für OUT1 0 bis 300 s (0 = aus) (Heizen) Schaltperiodendauer für OUT1 1 bis 120 s (nicht verfügbar bei Stromausgangstyp) (Heizen) 0 bis 100% Manuelle Offset-Einstellung...
-
Seite 37: Standardfunktionen
Merkmal Beschreibung Galvanische Trennung Kommunik. EV1/OUT2 Galvanische Trennung Eingang OUT1 AC/DC AC/DC = Spannungsversorgung EV1/EV2 = Meldeausgänge OUT1, OUT2 = Reglerausgänge A: Klemmen 3, 4 B: Klemmen 10, 11, 12 Sind OUT1 und OUT2 Spannungsausgänge mit offenem Kollektor oder Gleichstromausgänge, besteht keine galvanische Trennung zwischen A und B. Eingangswiderstand mind. -
Seite 38: Im Lieferumfang Enthalten
Merkmal Beschreibung Thermoelement-/ Eingang: Messbereich: Anzeigebereich: Regelbereich: Widerstandsther- –199,9 bis 400,0 °C –199,9 bis 450,0 °C –205,0 bis 450,0 °C mometereingang K，T –199,9 bis 750,0 °F –199,9 bis 850,0 °F –209,0 bis 850,0 °F –200 bis 1370 °C –250 bis 1420 °C –250 bis 1420 °C –320 bis 2500 °F –370 bis 2550 °F... -
Seite 39: Sonderfunktionen
9.2 Sonderfunktionen Folgende Funktionen sind optional erhältlich. Dreipunktregler für Heizen/Kühlen: Merkmal Beschreibung Proportionalbereich 0,0 bis 10,0 mal Proportionalbereich von OUT1 (bei 0,0 Zweipunktregelung) Kühlen Integral-/ wie für OUT1 Differenzialzeit Kühlen Schaltperiodendauer 1 bis 120 s Kühlen Überlappung/ Thermoelement-, Widerstandsthermometereingang: -100,0 bis 100,0 °C (°F) Totband Gleichstrom-, Gleichspannungseingang: -1000 bis 1000 (Dezimalstellen einstellbar) Schalthysterese... -
Seite 40: Fehlerbehebung
10 Fehlerbehebung Wenn Ihr Regler nicht ordnungsgemäß funktioniert, überprüfen Sie zuerst die Spannungsversorgung. Bleibt der Fehler, verwenden Sie zur Fehlerbehebung die folgenden Tabellen. Gefahr Verdrahtungen dürfen nur mit ausgeschalteter Spannungsversorgung erfolgen. Andernfalls besteht bei Berührung der elektrischen Anschlüsse Gefahr durch elektrischen Schlag, der zu schweren Verletzungen oder gar zum Tod führen kann. -
Seite 41: Parametrierung
Problem Mögliche Ursachen und Maßnahmen • Der interne RAM-Speicher ist defekt. Bitte wenden Sie sich an Ihren Händler oder an Panasonic Electric erscheint in der Works Europe AG. Ist-/Sollwertanzeige. 10.2 Parametrierung Problem Mögliche Ursachen und Maßnahmen Sollwert 1, P-, I-, D-Werte, •... -
Seite 42: Bedeutung Der Led-Zeichen (Kopiervorlage)
11 Bedeutung der LED-Zeichen (Kopiervorlage) Parameter- LED-Zeichen Parameter Ab Werk Eigene ebene Einstellung Sollwert SV1 0 °C Zeit SV1 00.00 Sollwert SV2 0 °C Zeit SV2 00.00 Sollwert SV3 0 °C Zeit SV3 00.00 Sollwert SV4 0 °C Zeit SV4 00.00 Sollwert SV5 0 °C... -
Seite 43: Parameter-Led-Zeichen Ebene
Parameter- LED-Zeichen Parameter Ab Werk Eigene ebene Einstellung 4 (Forts.) Alarmverzögerung für A1 Alarmverzögerung für A2 Alarmausgang halten Nicht halten Zeitfunktionstyp Verzögert ein Verzögerung Zeitfunktion Wirkrichtung direkt/umgekehrt Umgekehrt (Heizen) Richtwert Selbstoptimierung 20 °C (Nicht verwendet) Funktion „Reglerausgang Funktion Taste deaktivieren“ Einheit Programmschrittzeit Stunden:Minuten Funktion Digitaleingang... - Seite 44 H Frankreich Panasonic Electric Works Sales Western Europe B. V. French Branch Office B.P. 44, F-91371 Verrières le Buisson CEDEX, France, Tél. 01 60 13 57 57, Fax 01 60 13 57 58, www.panasonic-electric-works.fr H Irland Panasonic Electric Works UK Ltd. Irish Branch Office Dublin, Republic of Ireland, Tel.
