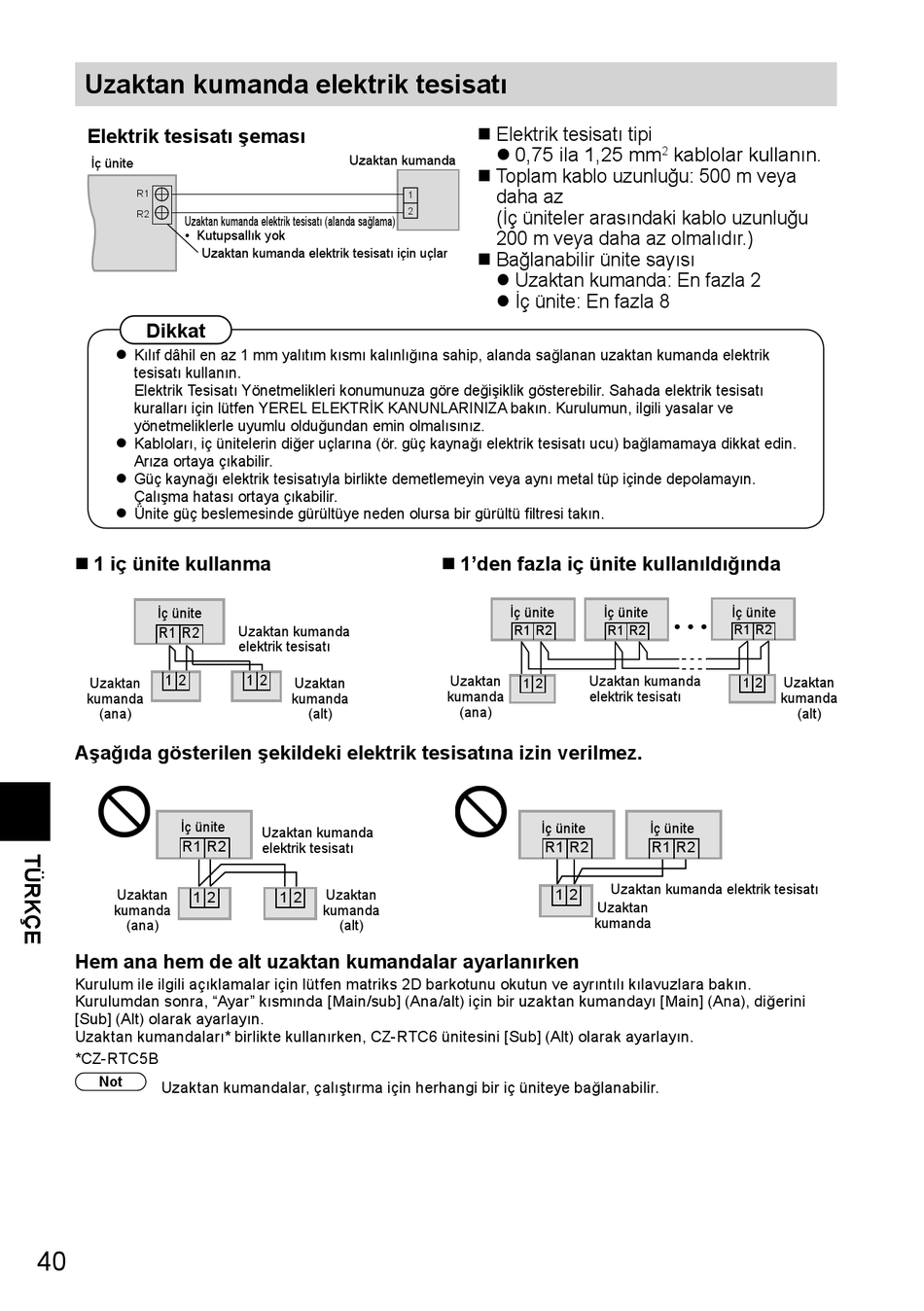

Uzaktan kumanda elektrik tesisatı
Elektrik tesisatı şeması
İç ünite
R1
R2
Uzaktan kumanda elektrik tesisatı (alanda sağlama)
• Kutupsallık yok
Uzaktan kumanda elektrik tesisatı için uçlar
Dikkat
 Kılıf dâhil en az 1 mm yalıtım kısmı kalınlığına sahip, alanda sağlanan uzaktan kumanda elektrik
tesisatı kullanın.
Elektrik Tesisatı Yönetmelikleri konumunuza göre değişiklik gösterebilir. Sahada elektrik tesisatı
kuralları için lütfen YEREL ELEKTRİK KANUNLARINIZA bakın. Kurulumun, ilgili yasalar ve
yönetmeliklerle uyumlu olduğundan emin olmalısınız.
 Kabloları, iç ünitelerin diğer uçlarına (ör. güç kaynağı elektrik tesisatı ucu) bağlamamaya dikkat edin.
Arıza ortaya çıkabilir.
 Güç kaynağı elektrik tesisatıyla birlikte demetlemeyin veya aynı metal tüp içinde depolamayın.
Çalışma hatası ortaya çıkabilir.
 Ünite güç beslemesinde gürültüye neden olursa bir gürültü fi ltresi takın.
 1 iç ünite kullanma
İç ünite
R1 R2
1 2
Uzaktan
kumanda
(ana)
Aşağıda gösterilen şekildeki elektrik tesisatına izin verilmez.
İç ünite
R1 R2
Uzaktan
1 2
kumanda
(ana)
Hem ana hem de alt uzaktan kumandalar ayarlanırken
Kurulum ile ilgili açıklamalar için lütfen matriks 2D barkotunu okutun ve ayrıntılı kılavuzlara bakın.
Kurulumdan sonra, "Ayar" kısmında [Main/sub] (Ana/alt) için bir uzaktan kumandayı [Main] (Ana), diğerini
[Sub] (Alt) olarak ayarlayın.
Uzaktan kumandaları* birlikte kullanırken, CZ-RTC6 ünitesini [Sub] (Alt) olarak ayarlayın.
*CZ-RTC5B
Not
Uzaktan kumandalar, çalıştırma için herhangi bir iç üniteye bağlanabilir.
40
Uzaktan kumanda
1
2
Uzaktan kumanda
elektrik tesisatı
1 2
Uzaktan
kumanda
(alt)
Uzaktan kumanda
elektrik tesisatı
Uzaktan
1 2
kumanda
(alt)
 Elektrik tesisatı tipi
 0,75 ila 1,25 mm
 Toplam kablo uzunluğu: 500 m veya
daha az
(İç üniteler arasındaki kablo uzunluğu
200 m veya daha az olmalıdır.)
 Bağlanabilir ünite sayısı
 Uzaktan kumanda: En fazla 2
 İç ünite: En fazla 8
 1'den fazla iç ünite kullanıldığında
İç ünite İç ünite
R1 R2 R1 R2
Uzaktan Uzaktan kumanda
1 2
kumanda elektrik tesisatı
(ana)
İç ünite
R1 R2
Uzaktan kumanda elektrik tesisatı
1 2
Uzaktan
kumanda
kablolar kullanın.
2
İç ünite
R1 R2
Uzaktan
1 2
kumanda
(alt)
İç ünite
R1 R2
