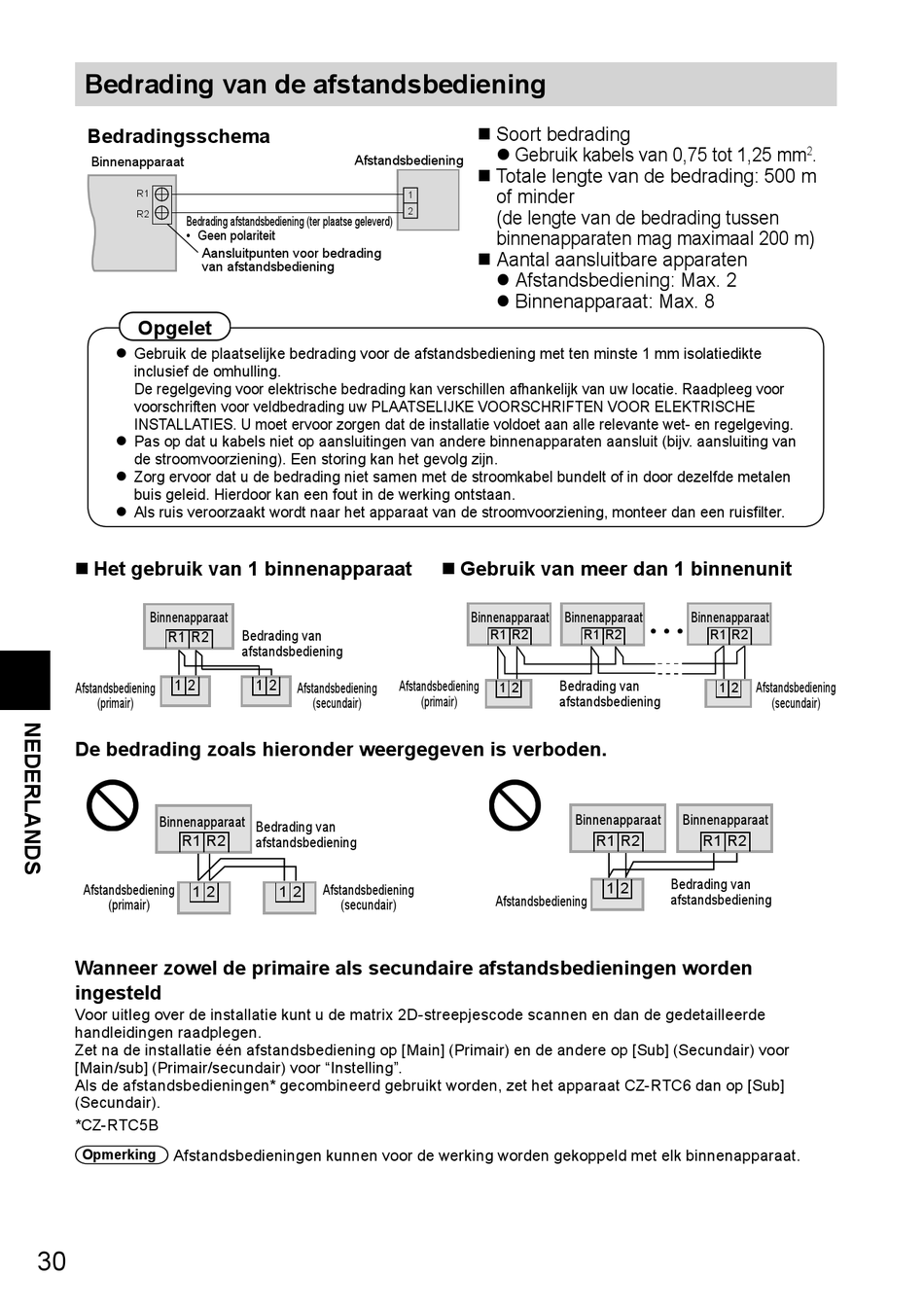

Bedrading van de afstandsbediening
Bedradingsschema
Binnenapparaat
R1
R2
Bedrading afstandsbediening (ter plaatse geleverd)
• Geen polariteit
Aansluitpunten voor bedrading
van afstandsbediening
Opgelet
 Gebruik de plaatselijke bedrading voor de afstandsbediening met ten minste 1 mm isolatiedikte
inclusief de omhulling.
De regelgeving voor elektrische bedrading kan verschillen afhankelijk van uw locatie. Raadpleeg voor
voorschriften voor veldbedrading uw PLAATSELIJKE VOORSCHRIFTEN VOOR ELEKTRISCHE
INSTALLATIES. U moet ervoor zorgen dat de installatie voldoet aan alle relevante wet- en regelgeving.
 Pas op dat u kabels niet op aansluitingen van andere binnenapparaten aansluit (bijv. aansluiting van
de stroomvoorziening). Een storing kan het gevolg zijn.
 Zorg ervoor dat u de bedrading niet samen met de stroomkabel bundelt of in door dezelfde metalen
buis geleid. Hierdoor kan een fout in de werking ontstaan.
 Als ruis veroorzaakt wordt naar het apparaat van de stroomvoorziening, monteer dan een ruisfi lter.
 Het gebruik van 1 binnenapparaat
Binnenapparaat
R1 R2
1 2
Afstandsbediening
(primair)
De bedrading zoals hieronder weergegeven is verboden.
Binnenapparaat
R1 R2
Afstandsbediening
1 2
(primair)
Wanneer zowel de primaire als secundaire afstandsbedieningen worden
ingesteld
Voor uitleg over de installatie kunt u de matrix 2D-streepjescode scannen en dan de gedetailleerde
handleidingen raadplegen.
Zet na de installatie één afstandsbediening op [Main] (Primair) en de andere op [Sub] (Secundair) voor
[Main/sub] (Primair/secundair) voor "Instelling".
Als de afstandsbedieningen* gecombineerd gebruikt worden, zet het apparaat CZ-RTC6 dan op [Sub]
(Secundair).
*CZ-RTC5B
Opmerking Afstandsbedieningen kunnen voor de werking worden gekoppeld met elk binnenapparaat.
30
Afstandsbediening
1
2
Bedrading van
afstandsbediening
1 2
Afstandsbediening
Afstandsbediening
(secundair)
Bedrading van
afstandsbediening
Afstandsbediening
1 2
(secundair)
 Soort bedrading
 Gebruik kabels van 0,75 tot 1,25 mm
 Totale lengte van de bedrading: 500 m
of minder
(de lengte van de bedrading tussen
binnenapparaten mag maximaal 200 m)
 Aantal aansluitbare apparaten
 Afstandsbediening: Max. 2
 Binnenapparaat: Max. 8
 Gebruik van meer dan 1 binnenunit
Binnenapparaat Binnenapparaat
R1 R2 R1 R2
Bedrading van
1 2
(primair) afstandsbediening
Binnenapparaat
Afstandsbediening
Binnenapparaat
R1 R2
Afstandsbediening
1 2
Binnenapparaat
R1 R2 R1 R2
Bedrading van
1 2
afstandsbediening
.
2
(secundair)
