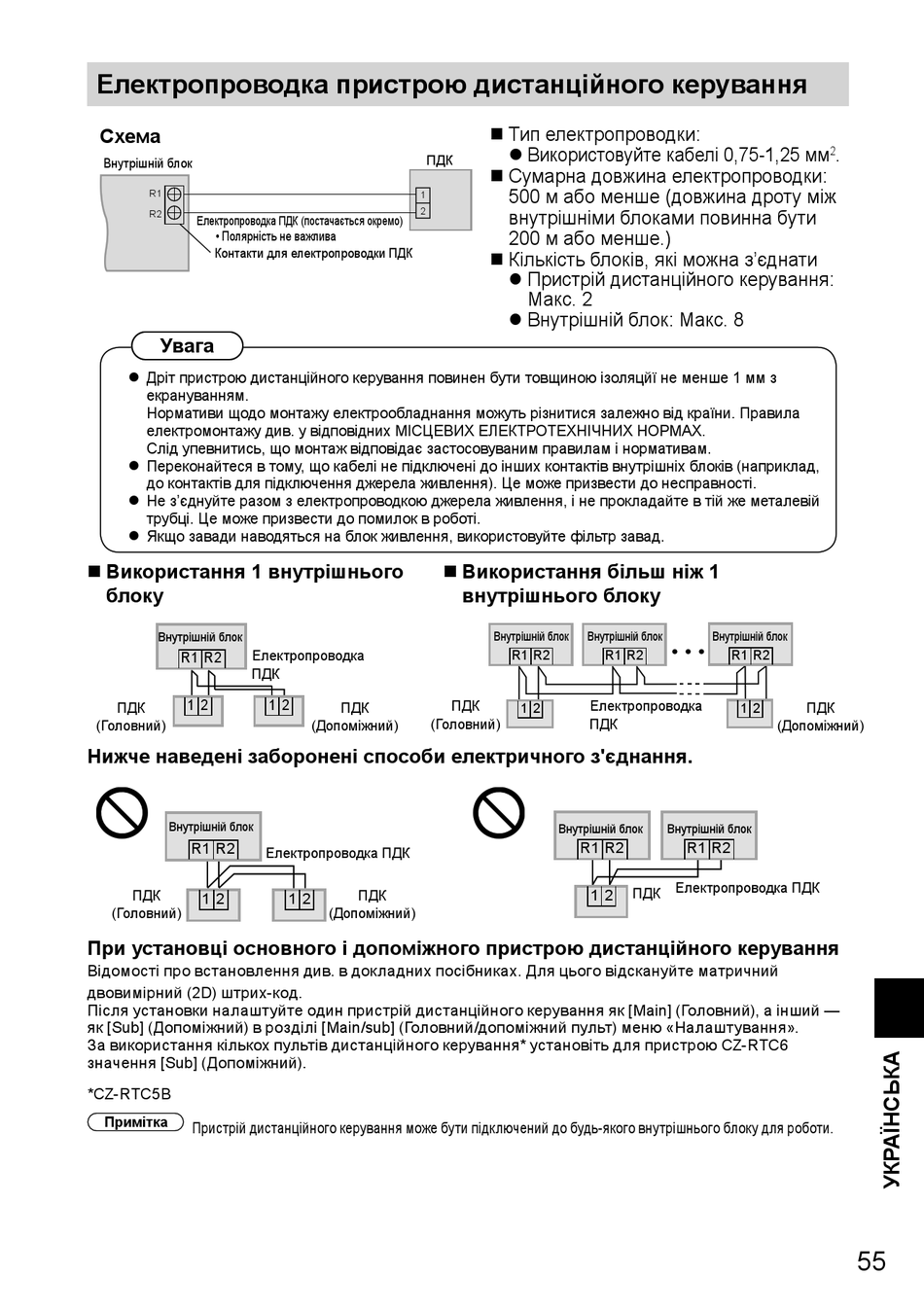

Електропроводка пристрою дистанційного керування
Схема
Внутрішній блок
R1
R2
Електропроводка ПДК (постачається окремо)
• Полярність не важлива
Контакти для електропроводки ПДК
Увага
 Дріт пристрою дистанційного керування повинен бути товщиною ізоляцйї не менше 1 мм з
екрануванням.
Нормативи щодо монтажу електрообладнання можуть різнитися залежно від країни. Правила
електромонтажу див. у відповідних МІСЦЕВИХ ЕЛЕКТРОТЕХНІЧНИХ НОРМАХ.
Слід упевнитись, що монтаж відповідає застосовуваним правилам і нормативам.
 Переконайтеся в тому, що кабелі не підключені до інших контактів внутрішніх блоків (наприклад,
до контактів для підключення джерела живлення). Це може призвести до несправності.
 Не з'єднуйте разом з електропроводкою джерела живлення, і не прокладайте в тій же металевій
трубці. Це може призвести до помилок в роботі.
 Якщо завади наводяться на блок живлення, використовуйте фільтр завад.
 Використання 1 внутрішнього
блоку
Внутрішній блок
Електропроводка
R1 R2
ПДК
1 2
ПДК
(Головний)
Нижче наведені заборонені способи електричного з'єднання.
Внутрішній блок
R1 R2
ПДК
1 2
(Головний)
При установці основного і допоміжного пристрою дистанційного керування
Відомості про встановлення див. в докладних посібниках. Для цього відскануйте матричний
двовимірний (2D) штрих-код.
Після установки налаштуйте один пристрій дистанційного керування як [Main] (Головний), а інший —
як [Sub] (Допоміжний) в розділі [Main/sub] (Головний/допоміжний пульт) меню «Налаштування».
За використання кількох пультів дистанційного керування* установіть для пристрою CZ-RTC6
значення [Sub] (Допоміжний).
*CZ-RTC5B
Примітка
Пристрій дистанційного керування може бути підключений до будь-якого внутрішнього блоку для роботи.
ПДК
1
2
1 2
ПДК
(Головний)
(Допоміжний)
Електропроводка ПДК
ПДК
1 2
(Допоміжний)
 Тип електропроводки:
 Використовуйте кабелі 0,75-1,25 мм
 Сумарна довжина електропроводки:
500 м або менше (довжина дроту між
внутрішніми блоками повинна бути
200 м або менше.)
 Кількість блоків, які можна з'єднати
 Пристрій дистанційного керування:
Макс. 2
 Внутрішній блок: Макс. 8
 Використання більш ніж 1
внутрішнього блоку
Внутрішній блок Внутрішній блок
R1 R2 R1 R2
ПДК Електропроводка
1 2
ПДК
Внутрішній блок
R1 R2
1 2
Внутрішній блок
R1 R2
1 2 ПДК
(Допоміжний)
Внутрішній блок
R1 R2
Електропроводка ПДК
ПДК
.
2
