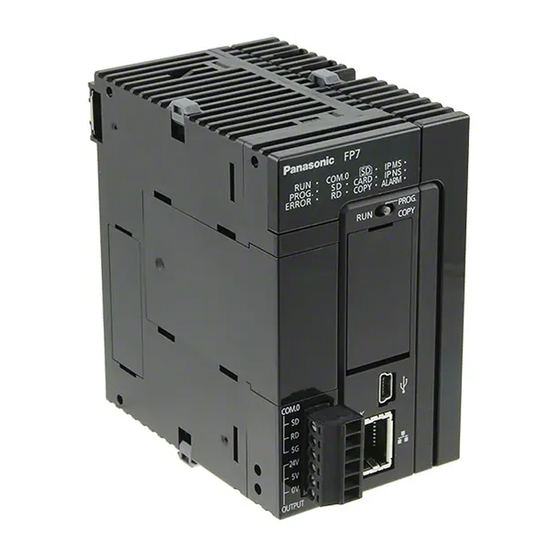

Panasonic FP7 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Panasonic Anleitungen
  4. Controller
  5. FP7 Analogausgangsmodul
  6. Benutzerhandbuch
Panasonic FP7 Benutzerhandbuch

Panasonic FP7 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für FP7:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SPEICHERPROGRAMMIERBARE STEUERUNGEN
FP7 Digitale E/A-Module
Benutzerhandbuch
ACGM0704V1DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Panasonic FP7

Inhaltszusammenfassung für Panasonic FP7

  • Seite 1 SPEICHERPROGRAMMIERBARE STEUERUNGEN FP7 Digitale E/A-Module Benutzerhandbuch ACGM0704V1DE...
  • Seite 2 Panasonic Electric Works Europe AG, im Folgenden kurz PEW genannt, weist darauf hin, dass Informationen und Hinweise in diesem Handbuch technischen Änderungen unterliegen können, da die Produkte von PEW ständig weiterentwickelt werden. PEW übernimmt keine Haftung für die in diesem Handbuch enthaltenen Druckfehler oder sonstige Ungenauigkeiten, es sei denn, dass PEW die Fehler oder Ungenauigkeiten nachweislich be- kannt sind oder diese PEW aufgrund grober Fahrlässigkeit unbekannt sind...

  • Seite 3: Warnhinweise In Diesem Handbuch

    Gefahr. Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen die Folge sein. HINWEIS bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, kann die Anlage oder etwas in ihrer Umgebung be- schädigt werden. Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 4: Inhalt Dieses Handbuchs

    Übersicht der Systemvariablen  Speicherbereichstabellen  Programmierbeispiele Detaillierte Informationen zu den Modulen, die Sie mit der FP7 verwenden können, finden Sie in den jeweiligen Hardware-Beschreibungen. Sämtliche Handbücher stehen auf der Internet-Seite von Panasonic (http://www.panasonic-electric-works.com) zum Download bereit. Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 5: Sicherheitshinweise

    Bauteile und Geräte beschädigen. Schutz der Spannungsversorgung  Verwenden Sie eine verdrillte Zweidrahtleitung.  Verwenden Sie getrennte Spannungsversorgungssysteme für die CPU, Sensoren/Aktoren und Motorantriebe.  Verwenden Sie eine Spannungsversorgung mit internem Schutzstrom- kreis (FP-Spannungsversorgung). Da die Spannungsversorgung für das Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 6 Passwörter festlegen: Mit einem Passwort können Sie Ihre Programme vor unbeabsichtigtem Überschreiben schützen. Sollten Sie Ihr Passwort einmal vergessen, haben Sie jedoch keinen Schreibzugriff mehr auf das Programm. Wenn Sie das Passwort in der Software löschen, löschen Sie Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 7 Programm. Notieren Sie deshalb das Passwort und bewahren Sie es an einem sicheren Ort auf. Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 8: Inhaltsverzeichnis

    3.3.1 Schutzschaltung für induktive Lasten ............51 3.3.2 Schutzschaltung für kapazitive Lasten ............52 3.3.3 Überlastschutz ..................52 3.3.4 Erdung von AFP7Y16R ................52 Klemmenleiste verdrahten ................. 53 MIL-Stecker verdrahten ..................54 3.5.1 Schneidklemmsteckverbinder für Einzeladern ..........54 Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 9 Überblick 3.5.2 Flachbandkabel-Stecker ................57 Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 10: Überblick

    32 Ausgänge/Bezugspotenzial Transistor, Klemmen- Laststrom: 1A/Ausgang, AFP7Y16P strom- leiste 5A/Bezugspotenzial; liefernd 16 Ausgänge/Bezugspotenzial (PNP) MIL-Stecker Laststrom: 0,3A/Ausgang, AFP7Y32P 3,2A/Bezugspotenzial; 32 Ausgänge/Bezugspotenzial MIL-Stecker Laststrom: 0,3A (8 Ausgänge, AFP7Y64P Y0–Y7) und 0,1A (56 Ausgänge, Y8–Y3F); 3,2A/Bezugspotenzial; 32 Ausgänge/Bezugspotenzial Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 11: Gerätebeschreibung

    (PNP) Ausgänge: MIL-Stecker Laststrom 0,3A (8 Ausgänge: Y0–Y7) und 0,1A (24 Ausgänge: Y8–Y1F); 3,2A/Bezugspotenzial und 32 Ausgän- ge/Bezugspotenzial 1.2 Gerätebeschreibung Typen mit Klemmenleiste, 16 Eingänge Typen mit MIL-Stecker, 32 Eingänge Typen mit MIL-Stecker, 64 Eingänge Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 12 Es können Schneidklemmsteckverbinder für Einzeladern oder Flachbandkabel-Stecker angeschlossen werden. U LED-Wahlschalter für Ein-/Ausgänge Umschalter für die ersten 32 LEDs und die zweiten 32 LEDs der Anzeige für Module mit insgesamt 64 E/A. I Verriegelung für Erweiterungsmodule Zur Befestigung von Erweiterungsmodulen. Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 13: Technische Daten

    (basiert auf hausinternen Messungen) Betriebsbe- Nicht in die Nähe korrodierender Dämpfe oder in stark stau- dingungen bende Umgebung bringen CE-Konformität EMC: EN 61131-2, LVD: EN 61131-2 Überspannungs- kategorie Verschmutzungs- grad Basierend auf JIS B 3502 und IEC 61131-2 Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 14: Stromaufnahme

    Betriebsspannung 10,2–26,4V DC Einschaltspannung/-strom 9,6V DC/2mA Ausschaltspannung/-strom 2,5V DC/1mA Ansprechzeit FALSE  TRUE 0,1ms (Eingangszeitkonstante konfigurierbar) TRUE  FALSE 0,2ms (Eingangszeitkonstante konfigurierbar) Eingänge pro Bezugspotenzial Eingangs-LEDs 16 (leuchten bei EIN) Anschluss Klemmenleiste (Klemmenschraube M3) Gewicht 125g Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 15: Eingänge (Afp7X32D2)

    8,2k Betriebsspannung 20,4–26,4V DC Einschaltspannung/-strom 19,2V DC/2,5mA Ausschaltspannung/-strom 5V DC/1,5mA Ansprechzeit FALSE  TRUE 0,2ms (Eingangszeitkonstante konfigurierbar) TRUE  FALSE 0,2ms (Eingangszeitkonstante konfigurierbar) Eingänge pro Bezugspotenzial Eingangs-LEDs 32 (leuchten bei EIN) Anschluss 40-poliger MIL-Stecker Gewicht 95g Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 16 Technische Daten Interne Schaltung Q Interner Stromkreis Pin-Belegung Die Bezugspotenziale (COM) der Eingangsstromkreise sind intern verbun- den. Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 17: Eingänge (Afp7X64D2)

    Umgebungstemperatur. Achten Sie darauf, dass die angegebenen Werte nicht überschritten werden. x Umgebungstemperatur y Zahl der Eingänge pro Bezugspotenzial, die gleichzeitig TRUE sind Q Bei 26,4V DC W Bei 24V DC Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 18 Technische Daten Interne Schaltung Q Interner Stromkreis Pin-Belegung Die Bezugspotenziale (COM) einer Klemmenleiste sind intern verbunden. Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 19: Technische Daten Ausgangsmodule

    – Ausgänge pro Bezugspotenzial Statusanzeige Anzeige mit 16 LEDs (leuchten bei EIN) Anschluss Klemmenleiste (Klemmenschrauben M3) Gewicht 180g Interne Schaltung Q Interner Stromkreis 2 Last Es wird empfohlen, die Funktionserde zu erden, um Störstrahlungen zu vermeiden. Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 20 Technische Daten Versorgungsspannung: Wählen Sie bei hohen Umgebungstemperaturen eine niedrigere Versor- gungsspannung, die in dem unten dargestellten Bereich liegt. x Umgebungstemperatur y Versorgungsspannung Pin-Belegung Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 21: Ausgänge, Stromziehend (Npn) (Afp7Y16T)

    Spannung 4,75–26,4V DC versorgung Strom 70mA (at 24V DC) Funklöschglied Zener-Diode Kurzschluss-Schutz – Ausgänge pro Bezugspotenzial Statusanzeige Anzeige mit 16 LEDs (leuchten bei EIN) Anschluss Klemmenleiste (Klemmenschrauben Gewicht 125g Interne Schaltung Q Interner Stromkreis 2 Last Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 22: Ausgänge, Stromliefernd (Pnp) (Afp7Y16P)

    TRUE  FALSE 0,3ms (Laststrom: 0,5mA) Externe Spannungs- Spannung 4,75–26,4V DC versorgung Strom 70mA (at 24V DC) Funklöschglied Zener-Diode Kurzschluss-Schutz – Ausgänge pro Bezugspotenzial Statusanzeige Anzeige mit 16 LEDs (leuchten bei EIN) Anschluss Klemmenleiste (Klemmenschrauben Gewicht 125g Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 23 Technische Daten Interne Schaltung Q Interner Stromkreis 2 Last Pin-Belegung Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 24: Ausgänge, Stromziehend (Npn) (Afp7Y32T)

    Spannung 4,75–26,4V DC sorgung Strom 110mA (at 24V DC) Funklöschglied Zener-Diode Kurzschluss-Schutz – Ausgänge pro Bezugspotenzial Statusanzeige Anzeige mit 32 LEDs (leuchten bei EIN) Anschluss 40-poliger MIL-Stecker Gewicht 95g Interne Schaltung Q Interner Stromkreis 2 Last Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 25 Sie den Laststrom so, dass er in dem unten dargestellten Bereich liegt x Externe Versorgungsspannung: y Max. Laststrom Pin-Belegung Obwohl der positive und der negative Anschluss intern verbunden sind, wird empfohlen, sie auch extern miteinander zu verbinden. Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 26: Ausgänge, Stromliefernd (Pnp) (Afp7Y32P)

    Spannung 4,75–26,4V DC sorgung Strom 130mA (at 24V DC) Funklöschglied Zener-Diode Kurzschluss-Schutz – Ausgänge pro Bezugspotenzial Statusanzeige Anzeige mit 32 LEDs (leuchten bei EIN) Anschluss 40-poliger MIL-Stecker Gewicht 95g Interne Schaltung Q Interner Stromkreis 2 Last Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 27 Sie den Laststrom so, dass er in dem unten dargestellten Bereich liegt x Externe Versorgungsspannung y Max. Laststrom Pin-Belegung Obwohl der positive und der negative Anschluss intern verbunden sind, wird empfohlen, sie auch extern miteinander zu verbinden. Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 28: Ausgänge, Stromziehend (Npn) (Afp7Y64T)

    4,75–26,4V DC nungsversorgung Strom 70mA/Bezugspotenzial (bei 24V DC) Funklöschglied Zener-Diode Kurzschluss-Schutz – Ausgänge pro Bezugspotenzial Statusanzeige Anzeige mit 32 LEDs (leuchten bei EIN) Anschluss 40-poliger MIL-Stecker x2 Gewicht 115g Interne Schaltung Q Interner Stromkreis 2 Last Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 29 Der Laststrom ist abhängig von der externen Versorgungsspannung. Wäh- len Sie den Laststrom so, dass er in dem unten dargestellten Bereich liegt Y0–Y7, 0,3A/Ausgang: x Externe Versorgungsspannung y Max. Laststrom Alle anderen Ausgänge, 0,1A/Ausgang: x Externe Versorgungsspannung y Max. Laststrom Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 30 Technische Daten Pin-Belegung Obwohl der positive und der negative Anschluss intern verbunden sind, wird empfohlen, sie auch extern miteinander zu verbinden. Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 31: Ausgänge, Stromliefernd (Pnp) (Afp7Y64P)

    Umgebungstemperatur. Achten Sie darauf, dass die angegebenen Werte nicht überschritten werden. x Umgebungstemperatur y Zahl der Ausgänge pro Bezugspotenzial, die gleichzeitig TRUE sind Q Bei 24V DC W Bei 26,4V DC Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 32 Q Interner Stromkreis 2 Last Laststrombegrenzung Der Laststrom ist abhängig von der externen Versorgungsspannung. Wäh- len Sie den Laststrom so, dass er in dem unten dargestellten Bereich liegt Y0–Y7, 0,3A/Ausgang: x Externe Versorgungsspannung y Max. Laststrom Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 33 Technische Daten Alle anderen Ausgänge, 0,1A/Ausgang: x Externe Versorgungsspannung y Max. Laststrom Pin-Belegung Obwohl der positive und der negative Anschluss intern verbunden sind, wird empfohlen, sie auch extern miteinander zu verbinden. Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 34: Technische Daten Gemischte E/A-Module

    TRUE  FALSE 0,3ms (Laststrom: 2mA) Externe Spannung 4,75–26,4V DC Spannungs- Strom 70mA/Bezugspotenzial (bei 24V DC) versorgung Funklöschglied Zener-Diode Kurzschluss-Schutz – Ausgänge pro Bezugspotenzial Statusanzeige Anzeige mit 32 LEDs (leuchten bei EIN) Anschluss 40-poliger MIL-Stecker x2 Gewicht 115g Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 35 Umgebungstemperatur. Achten Sie da- rauf, dass die angegebenen Werte nicht überschritten werden. x Umgebungstemperatur y Zahl der Ein-/Ausgänge pro Bezugspotenzial, die gleichzeitig TRUE sind Q Bei 24V DC W Bei 26,4V DC Interne Schaltung Eingang: Q Interner Stromkreis Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 36 Q Interner Stromkreis 2 Last Laststrombegrenzung Der Laststrom ist abhängig von der externen Versorgungsspannung. Wäh- len Sie den Laststrom so, dass er in dem unten dargestellten Bereich liegt Y0–Y7, 0,3A/Ausgang: x Externe Versorgungsspannung y Max. Laststrom Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 37 Technische Daten Alle anderen Ausgänge, 0,1A/Ausgang: x Externe Versorgungsspannung y Max. Laststrom Pin-Belegung Eingang: Die Bezugspotenziale (COM) der Eingangsstromkreise sind intern verbun- den. Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 38 Technische Daten Ausgang: Obwohl der positive und der negative Anschluss intern verbunden sind, wird empfohlen, sie auch extern miteinander zu verbinden. Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 39: Eingänge/ 32 Ausgänge, Stromliefernd (Pnp) (Afp7Xy64D2P)

    TRUE  FALSE 0,5ms (Laststrom: 2mA) Externe Span- Spannung 4,75–26,4V DC nungsver- Strom 90mA/Bezugspotenzial (bei 24V sorgung Funklöschglied Zener-Diode Kurzschluss-Schutz – Ausgänge pro Bezugspotenzial Statusanzeige Anzeige mit 32 LEDs (leuchten bei EIN) Anschluss 40-poliger MIL-Stecker x2 Gewicht 115g Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 40 Umgebungstemperatur. Achten Sie da- rauf, dass die angegebenen Werte nicht überschritten werden. x Umgebungstemperatur y Zahl der Ein-/Ausgänge pro Bezugspotenzial, die gleichzeitig TRUE sind Q Bei 26,4V DC W Bei 24V DC Interne Schaltung Eingang: Q Interner Stromkreis Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 41 Q Interner Stromkreis 2 Last Laststrombegrenzung Der Laststrom ist abhängig von der externen Versorgungsspannung. Wäh- len Sie den Laststrom so, dass er in dem unten dargestellten Bereich liegt Y0–Y7, 0,3A/Ausgang: x Externe Versorgungsspannung y Max. Laststrom Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 42 Technische Daten Alle anderen Ausgänge, 0,1A/Ausgang: x Externe Versorgungsspannung y Max. Laststrom Pin-Belegung Eingang: Die Bezugspotenziale (COM) der Eingangsstromkreise sind intern verbun- den. Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 43 Technische Daten Ausgang: Obwohl der positive und der negative Anschluss intern verbunden sind, wird empfohlen, sie auch extern miteinander zu verbinden. Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 44: Konfiguration Der Eingangszeitkonstante

    Die Tabelle unten zeigt die Genauigkeit der jeweiligen Zeitkonstante. Einstellwert Zeitkonstante Min. Max. Keine Einstellung – – 0,1ms 0,1ms 0,2ms 0,5ms 0,3ms 0,7ms 0,7ms 1,3ms 3,0ms 5,2ms 10ms 6,0ms 10,4ms 20ms 12,1ms 20,7ms 70ms 48,6ms 82,8ms Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 45: Verdrahtung

    3.2 Eingänge verdrahten Die folgenden Abbildungen und Hinweise helfen Ihnen beim Anschließen der Eingangsgeräte. 3.2.1 Optoelektronische Sensoren und Näherungssensoren Relaisausgang NPN-Eingang: Sensor Q Interner Stromkreis W Merker E Spannungsversorgung für Sensor R Spannungsversorgung für Eingang T Eingang Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 46 Verdrahtung PNP-Eingang: Sensor Q Interner Stromkreis W Merker E Spannungsversorgung für Sensor R Spannungsversorgung für Eingang T Eingang Offener Kollektor NPN-Ausgang Sensor Q Interner Stromkreis W Ausgang E Spannungsversorgung für Eingang R Eingang Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 47 Verdrahtung PNP-Ausgang Sensor Q Interner Stromkreis W Ausgang E Spannungsversorgung für Eingang R Eingang Universalausgang Sensor Q Interner Stromkreis W Ausgang E Spannungsversorgung für Eingang R Eingang Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 48: Hinweise Zur Verdrahtung Der Eingänge

    Reed-Schalter, muss am Eingangskreis der SPS eine Span- nung anliegen, die größer ist als die Einschaltspannung. Achten Sie hierauf besonders, wenn Sie mehrere Schalter in Serie schalten. Reed-Schalter mit LED Q LED W Kontakt E Einschaltspannung R Eingang Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 49 2,5V beträgt. Die Eingangsimpedanz beträgt 3,6k. Daraus folgt: Die Verlustleistung W des Widerstands errechnet sich wie folgt: V = Versorgungsspannung Wählen Sie einen Wert, der 3- bis 5-mal so groß ist wie W. Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 50 Die Eingangsimpedanz beträgt 3,6k. Der Widerstand R des Abschlusswi- derstands errechnet sich wie folgt: Die Verlustleistung W des Widerstands errechnet sich wie folgt: V = Versorgungsspannung Wählen Sie einen Wert, der 3- bis 5-mal so groß ist wie W. Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 51: Ausgangsverdrahtung

    Diode parallel zur Last geschaltet werden. Induktive Lasten bei Wechselspannung (Relaisausgangstyp) Q Ausgang W Last E Funklöschglied, z.B. Wider- stand R: 50, Kapazität C: 0,47F Q Ausgang W Last E Varistor Induktive Lasten bei Gleichspannung Q Ausgang W Last E Diode Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 52: Schutzschaltung Für Kapazitive Lasten

    Störstrahlungen zu vermeiden.  Der Erdleiter sollte einen Widerstand von maximal 100 besitzen.  Der Massepunkt sollte sich so nahe wie möglich an der Steuerung be- finden. Das Erdungskabel sollte so kurz wie möglich sein. Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 53: Klemmenleiste Verdrahten

    0,5–0,6 Verdrahtung Ziehen Sie die Klemmenleiste ab, bevor Sie mit der Verdrahtung beginnen. A n l e i t u n g 1. Klemmenleistenverriegelung nach unten drücken 2. Klemmenleiste abziehen Q Klemmenleistenverriegelung W Modulunterseite E Verriegelungsknopf Benutzerhandbuch FP7 Digitale E/A-Module...

  • Seite 54: Mil-Stecker Verdrahten

    Modul mit 32 E/A Modul mit 64 E/A/ Gemischtes E/A-Modul Panasonic Steckergehäuse (40 11 Satz 12 Sätze Kontakte) Steckerabdeckung (40 12 Sätze 22 Sätze Kontakte) Kontakt (für AWG22 18 Sätze 82 Sätze oder 24) 5 Stück Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 55 A n l e i t u n g 1. Kontakt vom Trägerband abbrechen und in das Crimpwerkzeug einfüh- 2. Draht mit der Isolierung bis zum Anschlag einführen 3. Werkzeug leicht zusammendrücken 4. Gecrimpten Draht in das Steckergehäuse einführen Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 56 5. Wenn alle Drähte befestigt sind, Abdeckung auf den Stecker drücken Bei Verdrahtungsfehlern können Crimpkontakte mit einem am A n m e r k u n g Crimpwerkzeug befindlichen Dorn wieder gelöst werden. Q Rastnase des Kontakts mit Dorn eindrücken und Kontakt herausziehen Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 57 Verdrahtung von Modulen mit 64 Ein- bzw. Ausgängen oder von gemisch- ten E/A-Modulen Q Leiternummer 1 Steckeranschluss 1 Leiternummer Eingangs- Ausgangs- Leiternummer Eingangs- Ausgangs- nummer nummer nummer nummer         Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 58 Verdrahtung Steckeranschluss 2 Leiternummer Eingang- Ausgangs- Leiternummer Eingangs- Ausgangs- snummer nummer nummer nummer         Kabel (verdrillt) Größe Raster Nennstrom AWG28 (7 Drähte/ 0,127) 1,27mm Benutzerhandbuch FP7 Digitale E/A-Module...
  • Seite 59 Änderungsverzeichnis Handbuchnummer Datum Änderungen ACGM0704V1DE 09/2014 Erste Ausgabe...
  • Seite 60 Filial Nordic, Knarrarnäsgatan 15, 164 40 Kista, Sweden, Tel. +46 859476680, Fax +46 859476690, www.panasonic-electric-works.se Panasonic Eco Solutions Nordic AB Jungmansgatan 12, 21119 Malmö, Tel. +46 40 697 7000, Fax +46 40 697 7099, www.panasonic-fi re-security.com Poland Panasonic Electric Works Polska sp. z o.o ul.
