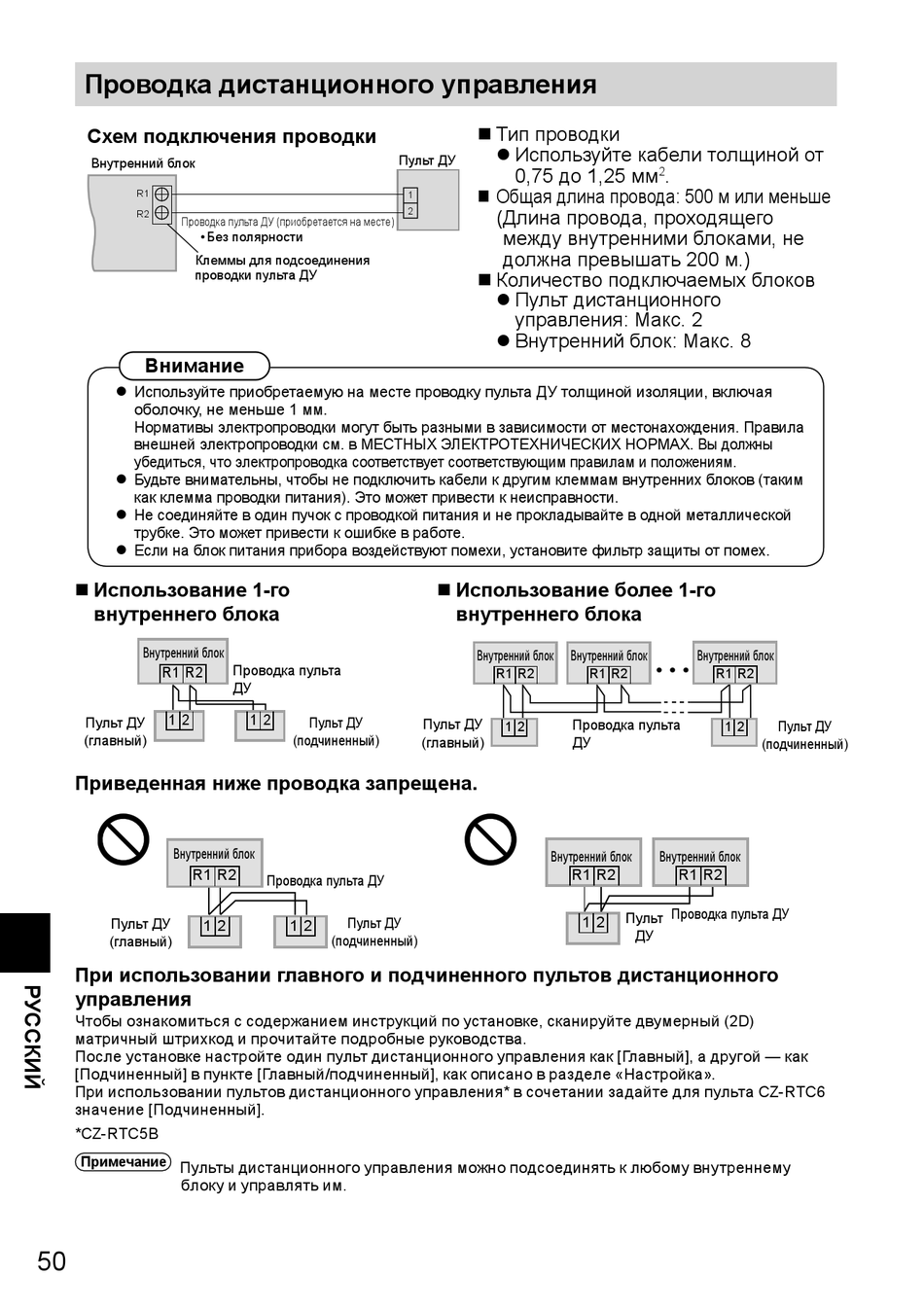

Проводка дистанционного управления
Схем подключения проводки
Внутренний блок
R1
R2
Проводка пульта ДУ (приобретается на месте)
• Без полярности
Клеммы для подсоединения
проводки пульта ДУ
Внимание
 Используйте приобретаемую на месте проводку пульта ДУ толщиной изоляции, включая
оболочку, не меньше 1 мм.
Нормативы электропроводки могут быть разными в зависимости от местонахождения. Правила
внешней электропроводки см. в МЕСТНЫХ ЭЛЕКТРОТЕХНИЧЕСКИХ НОРМАХ. Вы должны
убедиться, что электропроводка соответствует соответствующим правилам и положениям.
 Будьте внимательны, чтобы не подключить кабели к другим клеммам внутренних блоков (таким
как клемма проводки питания). Это может привести к неисправности.
 Не соединяйте в один пучок с проводкой питания и не прокладывайте в одной металлической
трубке. Это может привести к ошибке в работе.
 Если на блок питания прибора воздействуют помехи, установите фильтр защиты от помех.
 Использование 1-го
внутреннего блока
Внутренний блок
R1 R2
1 2
Пульт ДУ
(главный)
Приведенная ниже проводка запрещена.
Внутренний блок
R1 R2
Пульт ДУ
1 2
(главный)
При использовании главного и подчиненного пультов дистанционного
управления
Чтобы ознакомиться с содержанием инструкций по установке, сканируйте двумерный (2D)
матричный штрихкод и прочитайте подробные руководства.
После установке настройте один пульт дистанционного управления как [Главный], а другой — как
[Подчиненный] в пункте [Главный/подчиненный], как описано в разделе «Настройка».
При использовании пультов дистанционного управления* в сочетании задайте для пульта CZ-RTC6
значение [Подчиненный].
*CZ-RTC5B
Примечание
Пульты дистанционного управления можно подсоединять к любому внутреннему
блоку и управлять им.
50
Пульт ДУ
Проводка пульта
ДУ
1 2
Пульт ДУ
(подчиненный)
Проводка пульта ДУ
Пульт ДУ
1 2
(подчиненный)
 Тип проводки
 Используйте кабели толщиной от
0,75 до 1,25 мм
 Общая длина провода: 500 м или меньше
1
2
( Длина провода, проходящего
между внутренними блоками, не
должна превышать 200 м.)
 Количество подключаемых блоков
 Пульт дистанционного
управления: Макс. 2
 Внутренний блок: Макс. 8
 Использование более 1-го
внутреннего блока
Внутренний блок Внутренний блок
R1 R2
Пульт ДУ Проводка пульта
1 2
(главный) ДУ
Внутренний блок
R1 R2
1 2
.
2
Внутренний блок
R1 R2 R1 R2
1 2
(подчиненный)
Внутренний блок
R1 R2
Проводка пульта ДУ
Пульт
ДУ
Пульт ДУ
