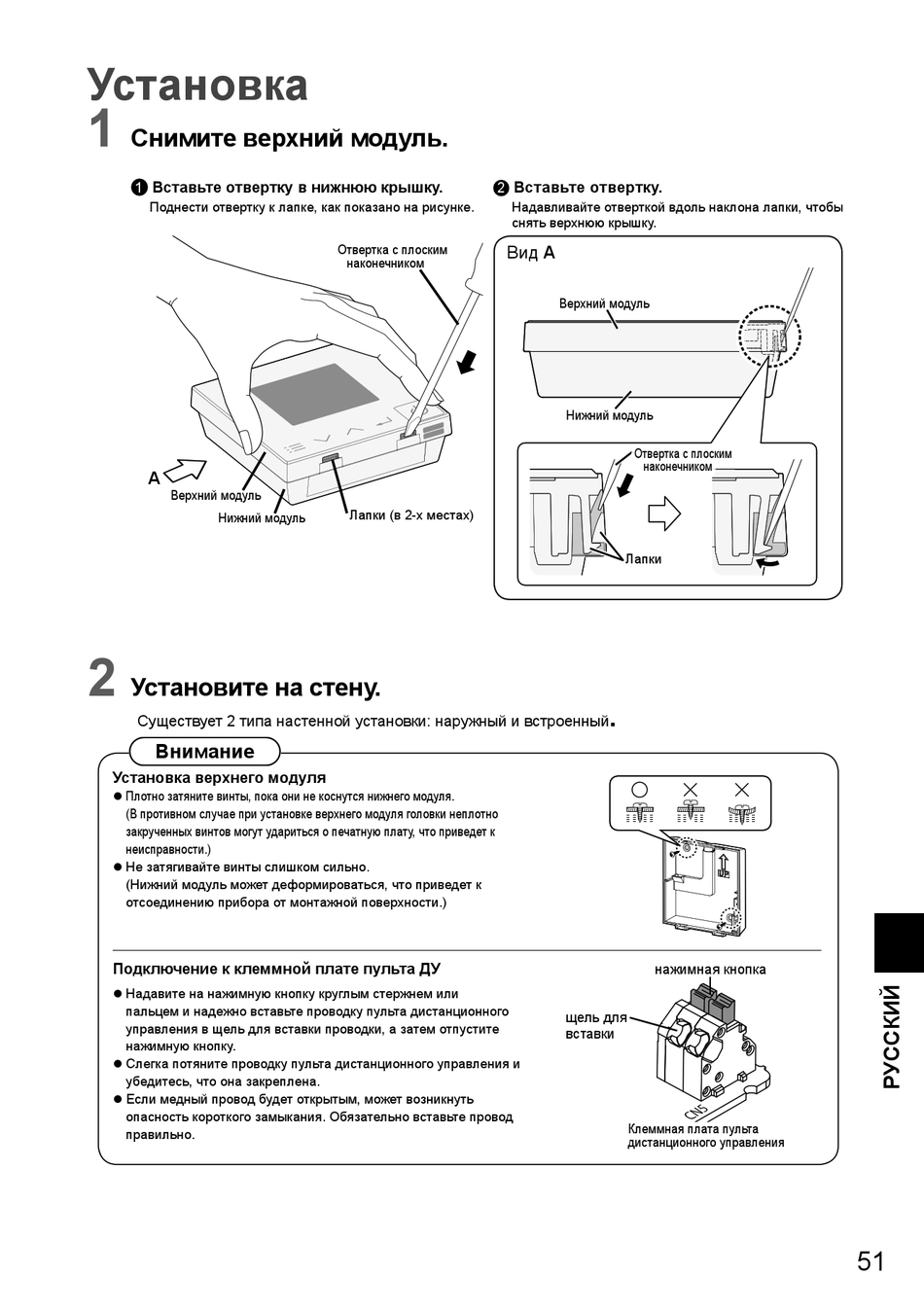

Установка
1
Снимите верхний модуль.
Вставьте отвертку в нижнюю крышку.
1
Поднести отвертку к лапке, как показано на рисунке.
А
Верхний модуль
Нижний модуль
2
Установите на стену.
Существует 2 типа настенной установки: наружный и встроенный
Внимание
Установка верхнего модуля
 Плотно затяните винты, пока они не коснутся нижнего модуля.
(В противном случае при установке верхнего модуля головки неплотно
закрученных винтов могут удариться о печатную плату, что приведет к
неисправности.)
 Не затягивайте винты слишком сильно.
(Нижний модуль может деформироваться, что приведет к
отсоединению прибора от монтажной поверхности.)
Подключение к клеммной плате пульта ДУ
 Надавите на нажимную кнопку круглым стержнем или
пальцем и надежно вставьте проводку пульта дистанционного
управления в щель для вставки проводки, а затем отпустите
нажимную кнопку.
 Слегка потяните проводку пульта дистанционного управления и
убедитесь, что она закреплена.
 Если медный провод будет открытым, может возникнуть
опасность короткого замыкания. Обязательно вставьте провод
правильно.
2
Надавливайте отверткой вдоль наклона лапки, чтобы
снять верхнюю крышку.
Отвертка с плоским Вид А
наконечником
Лапки (в 2-х местах)
Вставьте отвертку.
Верхний модуль
Нижний модуль
Отвертка с плоским
наконечником
Лапки
.
нажимная кнопка
щель для
вставки
Клеммная плата пульта
дистанционного управления
