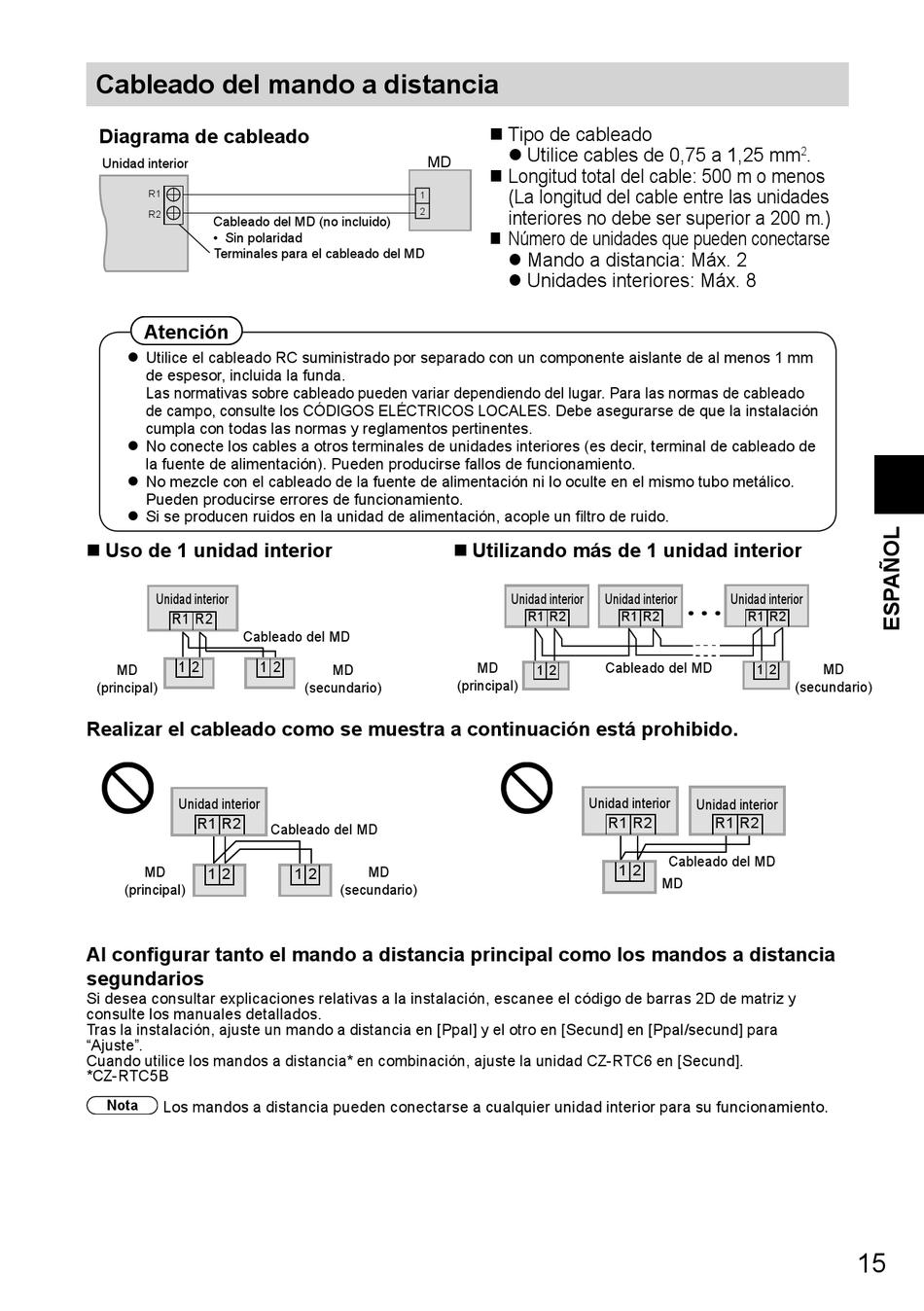

Cableado del mando a distancia

Diagrama de cableado

Unidad interior
R1
R2
Cableado del MD (no incluido)
• Sin polaridad
Terminales para el cableado del MD
Atención
 Utilice el cableado RC suministrado por separado con un componente aislante de al menos 1 mm
de espesor, incluida la funda.
Las normativas sobre cableado pueden variar dependiendo del lugar. Para las normas de cableado
de campo, consulte los CÓDIGOS ELÉCTRICOS LOCALES. Debe asegurarse de que la instalación
cumpla con todas las normas y reglamentos pertinentes.
 No conecte los cables a otros terminales de unidades interiores (es decir, terminal de cableado de
la fuente de alimentación). Pueden producirse fallos de funcionamiento.
 No mezcle con el cableado de la fuente de alimentación ni lo oculte en el mismo tubo metálico.
Pueden producirse errores de funcionamiento.
 Si se producen ruidos en la unidad de alimentación, acople un fi ltro de ruido.
 Uso de 1 unidad interior
Unidad interior
R1 R2
Cableado del MD
1 2 1 2
MD
(principal)
Realizar el cableado como se muestra a continuación está prohibido.
Unidad interior
R1 R2
MD
1 2
(principal)
Al confi gurar tanto el mando a distancia principal como los mandos a distancia
segundarios
Si desea consultar explicaciones relativas a la instalación, escanee el código de barras 2D de matriz y
consulte los manuales detallados.
Tras la instalación, ajuste un mando a distancia en [Ppal] y el otro en [Secund] en [Ppal/secund] para
"Ajuste".
Cuando utilice los mandos a distancia* en combinación, ajuste la unidad CZ-RTC6 en [Secund].
*CZ-RTC5B
Nota Los mandos a distancia pueden conectarse a cualquier unidad interior para su funcionamiento.
MD
1
2
MD
(secundario)
Cableado del MD
MD
1 2
(secundario)
 Tipo de cableado
 Utilice cables de 0,75 a 1,25 mm
 Longitud total del cable: 500 m o menos
(La longitud del cable entre las unidades
interiores no debe ser superior a 200 m.)
 Número de unidades que pueden conectarse
 Mando a distancia: Máx. 2
 Unidades interiores: Máx. 8
 Utilizando más de 1 unidad interior
Unidad interior Unidad interior
R1 R2 R1 R2
MD Cableado del MD
1 2
(principal)
Unidad interior
R1 R2
1 2
.
2
Unidad interior
R1 R2
MD
1 2
(secundario)
Unidad interior
R1 R2
Cableado del MD
MD
