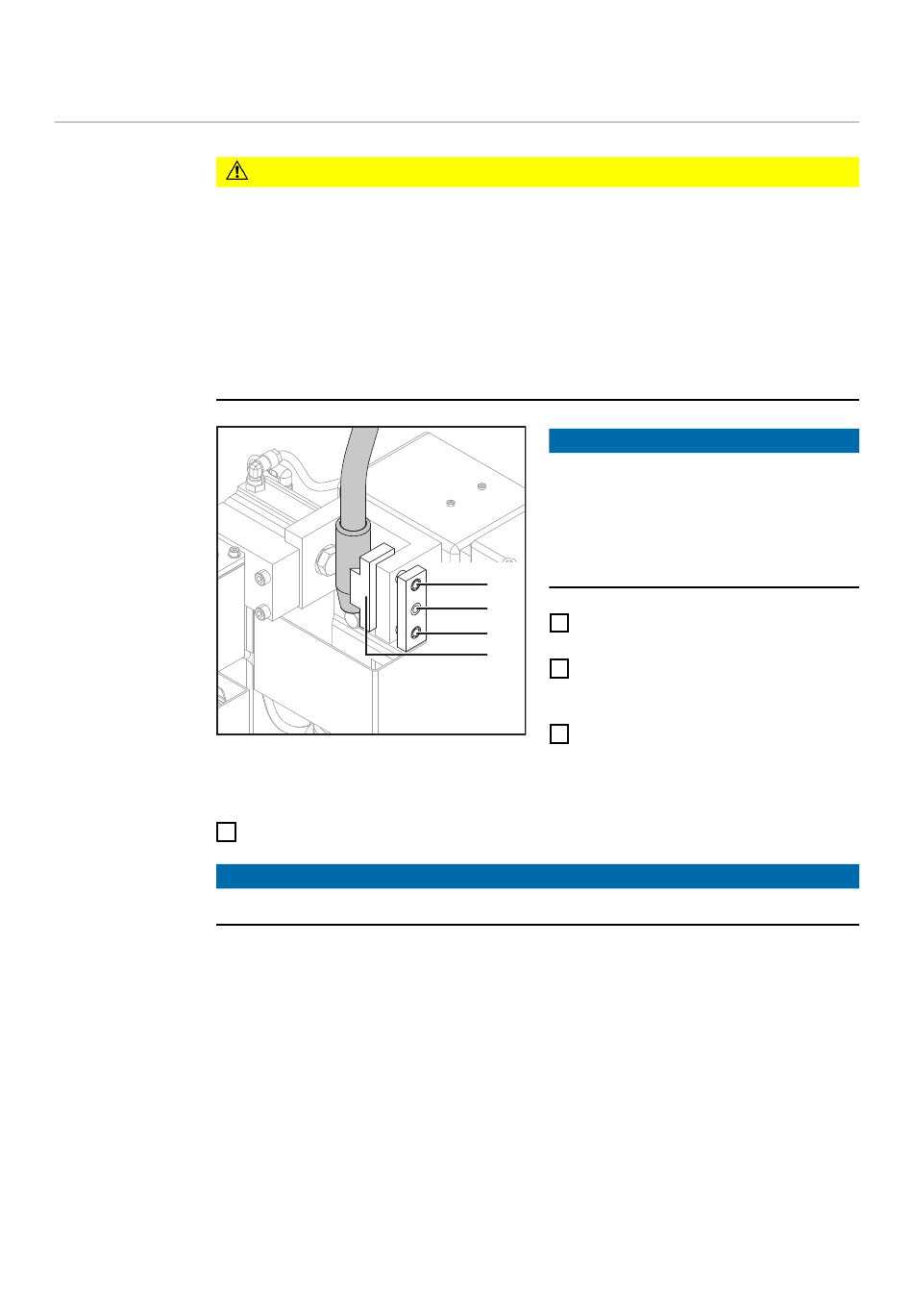

Spannvorrichtung Gasdüse einstellen
Spannvorrich-
tung Gasdüse
einstellen
Gefahr von Sachschäden am Reinigungsgerät und am Schweißbrenner durch
nicht korrekt eingestellte Spannvorrichtung Gasdüse.
▶
▶
4
HINWEIS!
Die Gasdüse nur zentrisch über dem Reinigungsmotor klemmen.
34
VORSICHT!
Bei Verwendung von Gasdüsen mit einem Außendurchmesser von 25 mm (0.98
inch) darf die Spannvorrichtung Gasdüse nicht verstellt werden - die Spannvorrich-
tung Gasdüse wurde im Zuge der werksseitigen Justierung bereits für die Verwen-
dung von Gasdüsen mit einem Außendurchmesser von 25 mm (0.98 inch) einge-
stellt.
Bei Verwendung von Gasdüsen mit einem Außendurchmesser größer/kleiner als 25
mm (0.98 inch) muss die Spannvorrichtung Gasdüse vor der Erstinbetriebnahme
und nach jedem Gerätetausch eingestellt werden.
Innensechskant-Schrauben an den Führungsbolzen (1) und (2) festziehen
HINWEIS!
Die Spannvorrichtung so einstellen,
dass keine Übertragung von Reakti-
onskräften auf den Roboter entstehen
können.
Gasdüse nur auf zylindrischer Fläche
klemmen.
(1)
(3)
Innensechskant-Schrauben an den
1
(2)
Führungsbolzen (1) und (2) lösen
(4)
Schweißbrenner in Reinigungsposition
2
bringen
-
zentrisch zum Reinigungsmotor
Mit Hilfe der Justierschraube (3) die
3
Klemmvorrichtung (4) so positionieren,
dass die Klemmvorrichtung an der
Gasdüse anliegt
