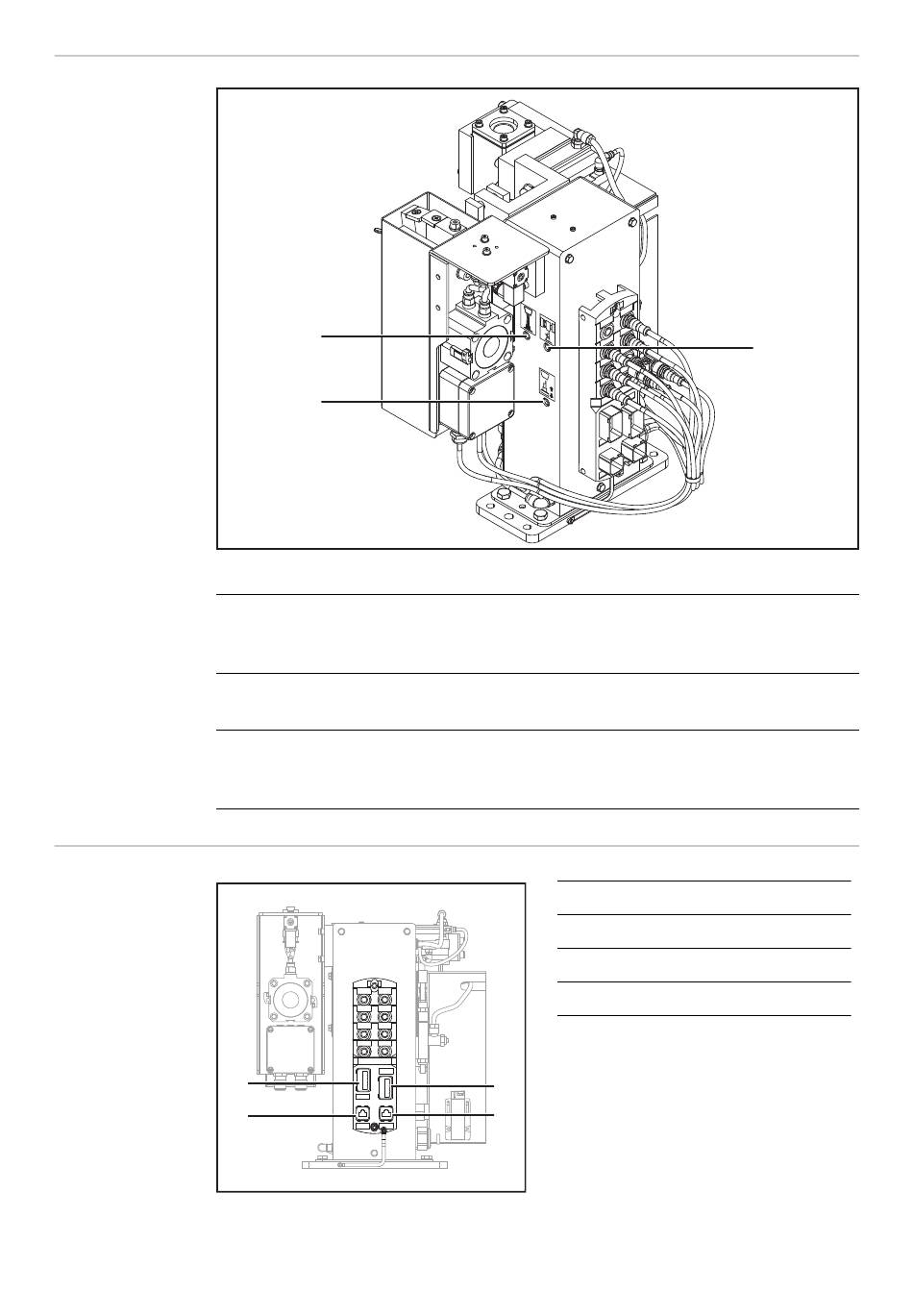

Bedienelemente,
Anschlüsse und
mechanische
Komponenten -
Geräteseite
Geräteseite
(1)
(2)
(3)
Anschlüsse für
die Roboter-
Steuerung
(1)
(2)
Anschlüsse für die Roboter-Steuerung
24
(1)
(2)
Schraube „Trennmittel einsprühen"
zum manuellen Prüfen der Einsprühvorrichtung (Druckluft oder Druckluft/Trenn-
mittel-Gemisch wird aus der Trennmittel-Einsprühdüse gesprüht)
Schraube „Hubvorrichtung auf / ab"
zum manuellen Prüfen der Hubvorrichtung (Hubvorrichtung fährt auf/ab)
Schraube „Gasdüse spannen / Reinigungsmotor ein"
zum manuellen Prüfen der Spannvorrichtung Gasdüse und des Reinigungsmo-
tors (Spannvorrichtung Gasdüse fährt aus/ein, Reinigungsmotor aus/ein)
(1) Anschluss Bussystem
(2) Anschluss Bussystem
(3) Anschluss Bussystem
(4) Anschluss Bussystem
(3)
(4)
(3)
