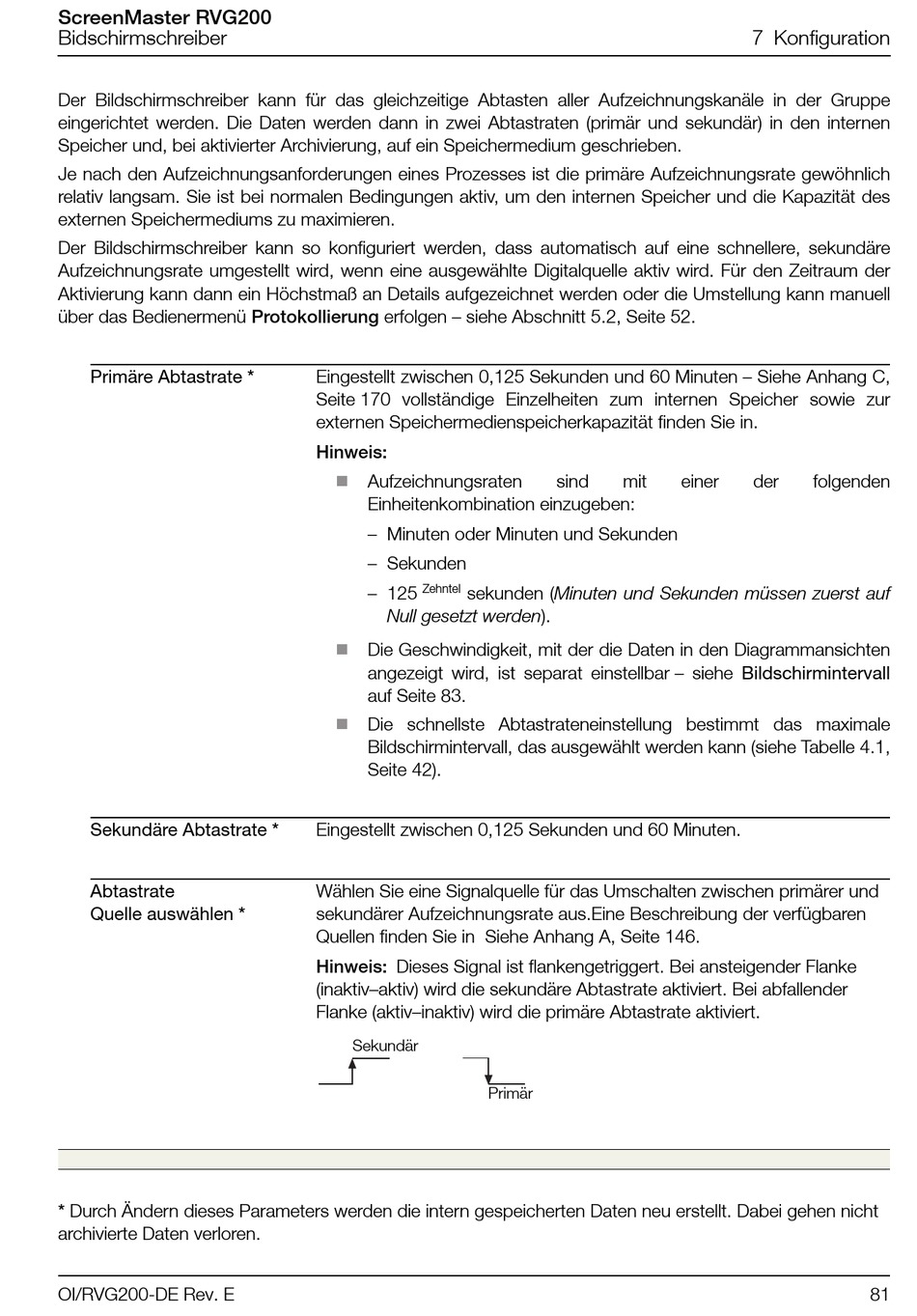

ScreenMaster RVG200
Bidschirmschreiber
Der Bildschirmschreiber kann für das gleichzeitige Abtasten aller Aufzeichnungskanäle in der Gruppe
eingerichtet werden. Die Daten werden dann in zwei Abtastraten (primär und sekundär) in den internen
Speicher und, bei aktivierter Archivierung, auf ein Speichermedium geschrieben.
Je nach den Aufzeichnungsanforderungen eines Prozesses ist die primäre Aufzeichnungsrate gewöhnlich
relativ langsam. Sie ist bei normalen Bedingungen aktiv, um den internen Speicher und die Kapazität des
externen Speichermediums zu maximieren.
Der Bildschirmschreiber kann so konfiguriert werden, dass automatisch auf eine schnellere, sekundäre
Aufzeichnungsrate umgestellt wird, wenn eine ausgewählte Digitalquelle aktiv wird. Für den Zeitraum der
Aktivierung kann dann ein Höchstmaß an Details aufgezeichnet werden oder die Umstellung kann manuell
über das Bedienermenü Protokollierung erfolgen – siehe Abschnitt 5.2, Seite 52.
Primäre Abtastrate *
Sekundäre Abtastrate *
Abtastrate
Quelle auswählen *
* Durch Ändern dieses Parameters werden die intern gespeicherten Daten neu erstellt. Dabei gehen nicht
archivierte Daten verloren.
OI/RVG200-DE Rev. E
Eingestellt zwischen 0,125 Sekunden und 60 Minuten – Siehe Anhang C,
Seite 170 vollständige Einzelheiten zum internen Speicher sowie zur
externen Speichermedienspeicherkapazität finden Sie in.
Hinweis:
Aufzeichnungsraten
Einheitenkombination einzugeben:
– Minuten oder Minuten und Sekunden
– Sekunden
Zehntel
– 125
sekunden (Minuten und Sekunden müssen zuerst auf
Null gesetzt werden).
Die Geschwindigkeit, mit der die Daten in den Diagrammansichten
angezeigt wird, ist separat einstellbar – siehe Bildschirmintervall
auf Seite 83.
Die schnellste Abtastrateneinstellung bestimmt das maximale
Bildschirmintervall, das ausgewählt werden kann (siehe Tabelle 4.1,
Seite 42).
Eingestellt zwischen 0,125 Sekunden und 60 Minuten.
Wählen Sie eine Signalquelle für das Umschalten zwischen primärer und
sekundärer Aufzeichnungsrate aus.Eine Beschreibung der verfügbaren
Quellen finden Sie in Siehe Anhang A, Seite 146.
Hinweis: Dieses Signal ist flankengetriggert. Bei ansteigender Flanke
(inaktiv–aktiv) wird die sekundäre Abtastrate aktiviert. Bei abfallender
Flanke (aktiv–inaktiv) wird die primäre Abtastrate aktiviert.
Sekundär
Primär
sind
mit
einer
7 Konfiguration
der
folgenden
81
