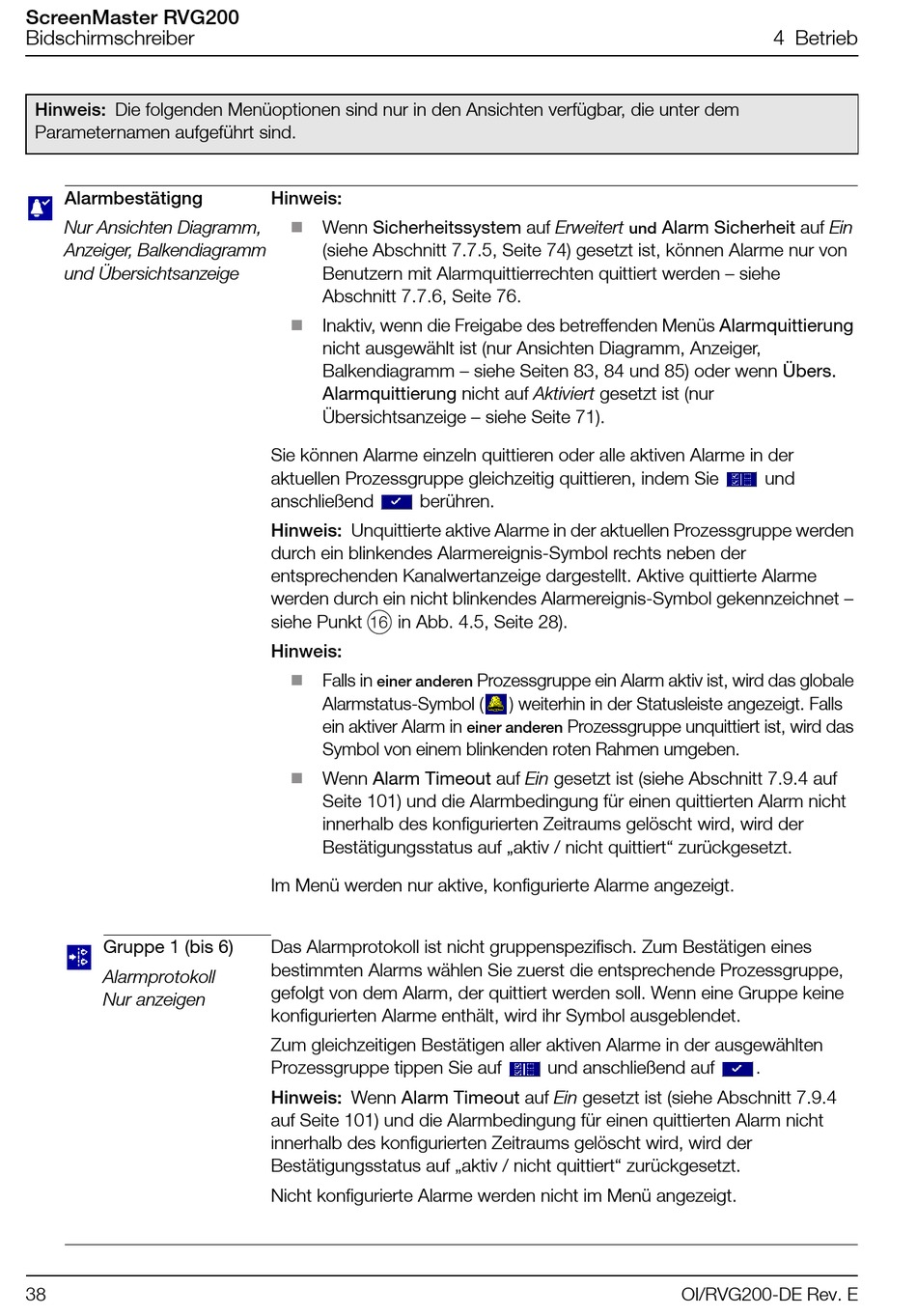

ABB RVG200 Bedienungsanleitung Seite 40

ScreenMaster RVG200
Bidschirmschreiber
Hinweis: Die folgenden Menüoptionen sind nur in den Ansichten verfügbar, die unter dem
Parameternamen aufgeführt sind.
Alarmbestätigng
Nur Ansichten Diagramm,
Anzeiger, Balkendiagramm
und Übersichtsanzeige
Gruppe 1 (bis 6)
Alarmprotokoll
Nur anzeigen
38
Hinweis:

Wenn Sicherheitssystem auf Erweitert
(siehe Abschnitt 7.7.5, Seite 74) gesetzt ist, können Alarme nur von
Benutzern mit Alarmquittierrechten quittiert werden – siehe
Abschnitt 7.7.6, Seite 76.

Inaktiv, wenn die Freigabe des betreffenden Menüs Alarmquittierung
nicht ausgewählt ist (nur Ansichten Diagramm, Anzeiger,
Balkendiagramm – siehe Seiten 83, 84 und 85) oder wenn Übers.
Alarmquittierung nicht auf Aktiviert gesetzt ist (nur
Übersichtsanzeige – siehe Seite 71).
Sie können Alarme einzeln quittieren oder alle aktiven Alarme in der
aktuellen Prozessgruppe gleichzeitig quittieren, indem Sie
anschließend berühren.
Hinweis: Unquittierte aktive Alarme in der aktuellen Prozessgruppe werden
durch ein blinkendes Alarmereignis-Symbol rechts neben der
entsprechenden Kanalwertanzeige dargestellt. Aktive quittierte Alarme
werden durch ein nicht blinkendes Alarmereignis-Symbol gekennzeichnet –
p
siehe Punkt in Abb. 4.5, Seite 28).
Hinweis:

Falls in
einer anderen
Alarmstatus-Symbol (
ein aktiver Alarm in
Symbol von einem blinkenden roten Rahmen umgeben.

Wenn Alarm Timeout auf Ein gesetzt ist (siehe Abschnitt 7.9.4 auf
Seite 101) und die Alarmbedingung für einen quittierten Alarm nicht
innerhalb des konfigurierten Zeitraums gelöscht wird, wird der
Bestätigungsstatus auf „aktiv / nicht quittiert" zurückgesetzt.
Im Menü werden nur aktive, konfigurierte Alarme angezeigt.
Das Alarmprotokoll ist nicht gruppenspezifisch. Zum Bestätigen eines
bestimmten Alarms wählen Sie zuerst die entsprechende Prozessgruppe,
gefolgt von dem Alarm, der quittiert werden soll. Wenn eine Gruppe keine
konfigurierten Alarme enthält, wird ihr Symbol ausgeblendet.
Zum gleichzeitigen Bestätigen aller aktiven Alarme in der ausgewählten
Prozessgruppe tippen Sie auf
Hinweis: Wenn Alarm Timeout auf Ein gesetzt ist (siehe Abschnitt 7.9.4
auf Seite 101) und die Alarmbedingung für einen quittierten Alarm nicht
innerhalb des konfigurierten Zeitraums gelöscht wird, wird der
Bestätigungsstatus auf „aktiv / nicht quittiert" zurückgesetzt.
Nicht konfigurierte Alarme werden nicht im Menü angezeigt.
und
Prozessgruppe ein Alarm aktiv ist, wird das globale
) weiterhin in der Statusleiste angezeigt. Falls
Prozessgruppe unquittiert ist, wird das
einer anderen
und anschließend auf
