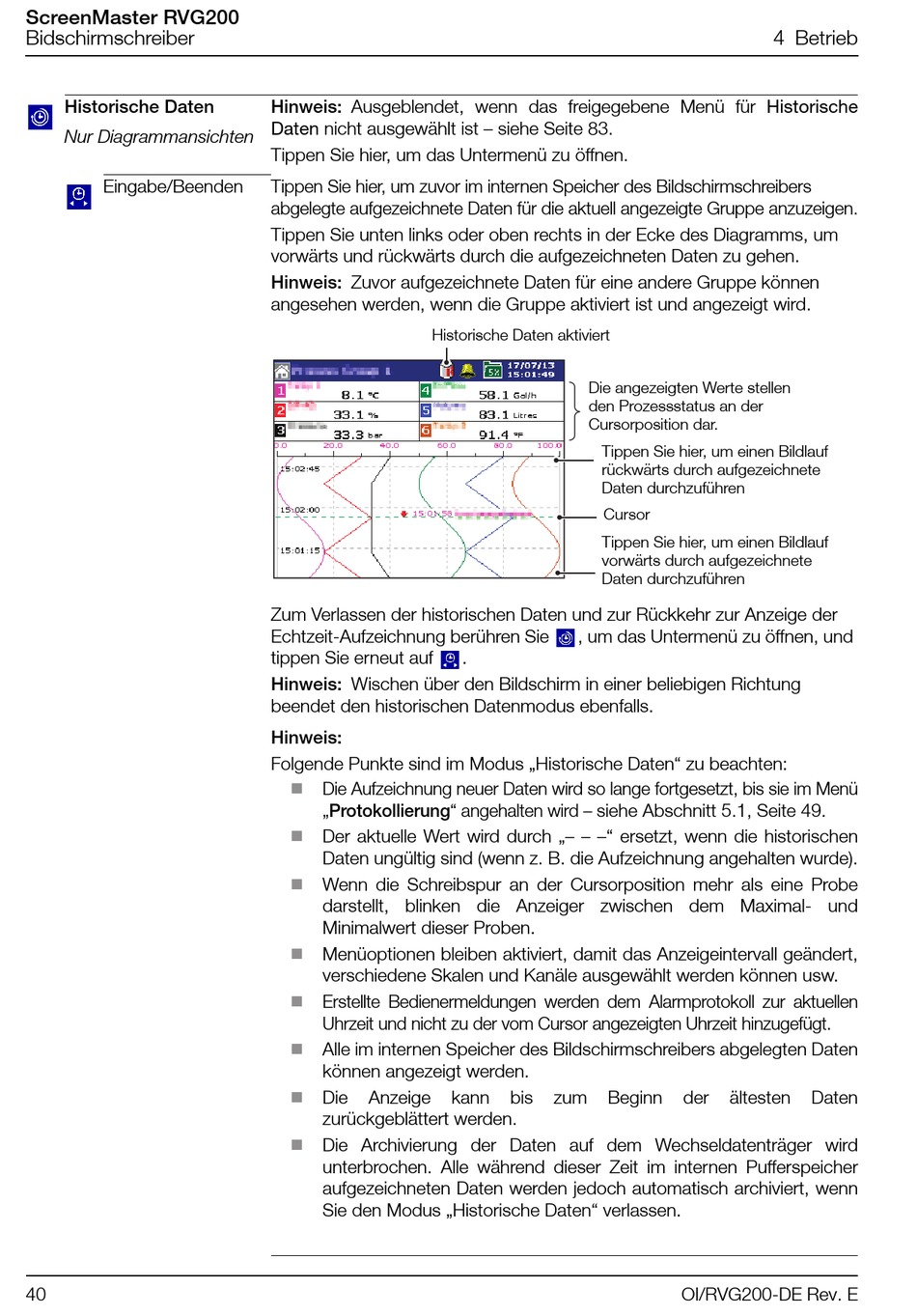

ScreenMaster RVG200
Bidschirmschreiber
Historische Daten
Nur Diagrammansichten
Eingabe/Beenden
40
Hinweis: Ausgeblendet, wenn das freigegebene Menü für Historische
Daten nicht ausgewählt ist – siehe Seite 83.
Tippen Sie hier, um das Untermenü zu öffnen.
Tippen Sie hier, um zuvor im internen Speicher des Bildschirmschreibers
abgelegte aufgezeichnete Daten für die aktuell angezeigte Gruppe anzuzeigen.
Tippen Sie unten links oder oben rechts in der Ecke des Diagramms, um
vorwärts und rückwärts durch die aufgezeichneten Daten zu gehen.
Hinweis: Zuvor aufgezeichnete Daten für eine andere Gruppe können
angesehen werden, wenn die Gruppe aktiviert ist und angezeigt wird.
Historische Daten aktiviert
Zum Verlassen der historischen Daten und zur Rückkehr zur Anzeige der
Echtzeit-Aufzeichnung berühren Sie
tippen Sie erneut auf
Hinweis: Wischen über den Bildschirm in einer beliebigen Richtung
beendet den historischen Datenmodus ebenfalls.
Hinweis:
Folgende Punkte sind im Modus „Historische Daten" zu beachten:

Die Aufzeichnung neuer Daten wird so lange fortgesetzt, bis sie im Menü
„Protokollierung" angehalten wird – siehe Abschnitt 5.1, Seite 49.

Der aktuelle Wert wird durch „– – –" ersetzt, wenn die historischen
Daten ungültig sind (wenn z. B. die Aufzeichnung angehalten wurde).

Wenn die Schreibspur an der Cursorposition mehr als eine Probe
darstellt, blinken die Anzeiger zwischen dem Maximal- und
Minimalwert dieser Proben.

Menüoptionen bleiben aktiviert, damit das Anzeigeintervall geändert,
verschiedene Skalen und Kanäle ausgewählt werden können usw.

Erstellte Bedienermeldungen werden dem Alarmprotokoll zur aktuellen
Uhrzeit und nicht zu der vom Cursor angezeigten Uhrzeit hinzugefügt.

Alle im internen Speicher des Bildschirmschreibers abgelegten Daten
können angezeigt werden.

Die Anzeige
zurückgeblättert werden.

Die Archivierung der Daten auf dem Wechseldatenträger wird
unterbrochen. Alle während dieser Zeit im internen Pufferspeicher
aufgezeichneten Daten werden jedoch automatisch archiviert, wenn
Sie den Modus „Historische Daten" verlassen.
Die angezeigten Werte stellen
den Prozessstatus an der
Cursorposition dar.
Tippen Sie hier, um einen Bildlauf
rückwärts durch aufgezeichnete
Daten durchzuführen
Cursor
Tippen Sie hier, um einen Bildlauf
vorwärts durch aufgezeichnete
Daten durchzuführen
, um das Untermenü zu öffnen, und
.
kann bis zum Beginn
4 Betrieb
der ältesten Daten
