ScreenMaster RVG200
Bidschirmschreiber

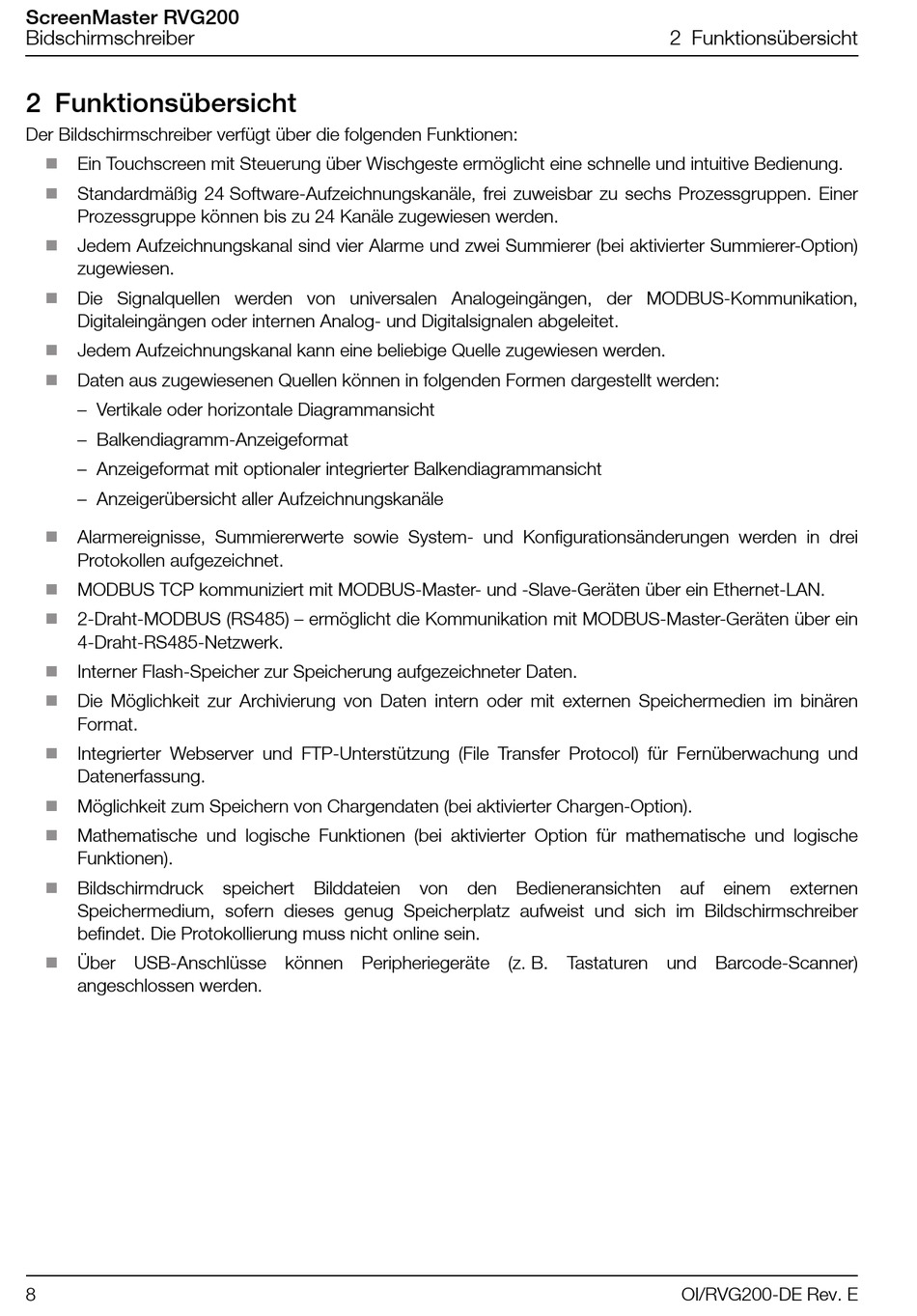

2 Funktionsübersicht
Der Bildschirmschreiber verfügt über die folgenden Funktionen:

Ein Touchscreen mit Steuerung über Wischgeste ermöglicht eine schnelle und intuitive Bedienung.

Standardmäßig 24 Software-Aufzeichnungskanäle, frei zuweisbar zu sechs Prozessgruppen. Einer
Prozessgruppe können bis zu 24 Kanäle zugewiesen werden.

Jedem Aufzeichnungskanal sind vier Alarme und zwei Summierer (bei aktivierter Summierer-Option)
zugewiesen.

Die Signalquellen werden von universalen Analogeingängen, der MODBUS-Kommunikation,
Digitaleingängen oder internen Analog- und Digitalsignalen abgeleitet.

Jedem Aufzeichnungskanal kann eine beliebige Quelle zugewiesen werden.

Daten aus zugewiesenen Quellen können in folgenden Formen dargestellt werden:
– Vertikale oder horizontale Diagrammansicht
– Balkendiagramm-Anzeigeformat
– Anzeigeformat mit optionaler integrierter Balkendiagrammansicht
– Anzeigerübersicht aller Aufzeichnungskanäle

Alarmereignisse, Summiererwerte sowie System- und Konfigurationsänderungen werden in drei
Protokollen aufgezeichnet.

MODBUS TCP kommuniziert mit MODBUS-Master- und -Slave-Geräten über ein Ethernet-LAN.

2-Draht-MODBUS (RS485) – ermöglicht die Kommunikation mit MODBUS-Master-Geräten über ein
4-Draht-RS485-Netzwerk.

Interner Flash-Speicher zur Speicherung aufgezeichneter Daten.

Die Möglichkeit zur Archivierung von Daten intern oder mit externen Speichermedien im binären
Format.

Integrierter Webserver und FTP-Unterstützung (File Transfer Protocol) für Fernüberwachung und
Datenerfassung.

Möglichkeit zum Speichern von Chargendaten (bei aktivierter Chargen-Option).

Mathematische und logische Funktionen (bei aktivierter Option für mathematische und logische
Funktionen).

Bildschirmdruck
Speichermedium, sofern dieses genug Speicherplatz aufweist und sich im Bildschirmschreiber
befindet. Die Protokollierung muss nicht online sein.

Über USB-Anschlüsse können Peripheriegeräte (z. B. Tastaturen und Barcode-Scanner)
angeschlossen werden.
8
speichert Bilddateien von den Bedieneransichten
2 Funktionsübersicht
auf einem externen
