ScreenMaster RVG200
Bidschirmschreiber
A – innerhalb der Temperaturgrenzwerte
C – Schutzklassen

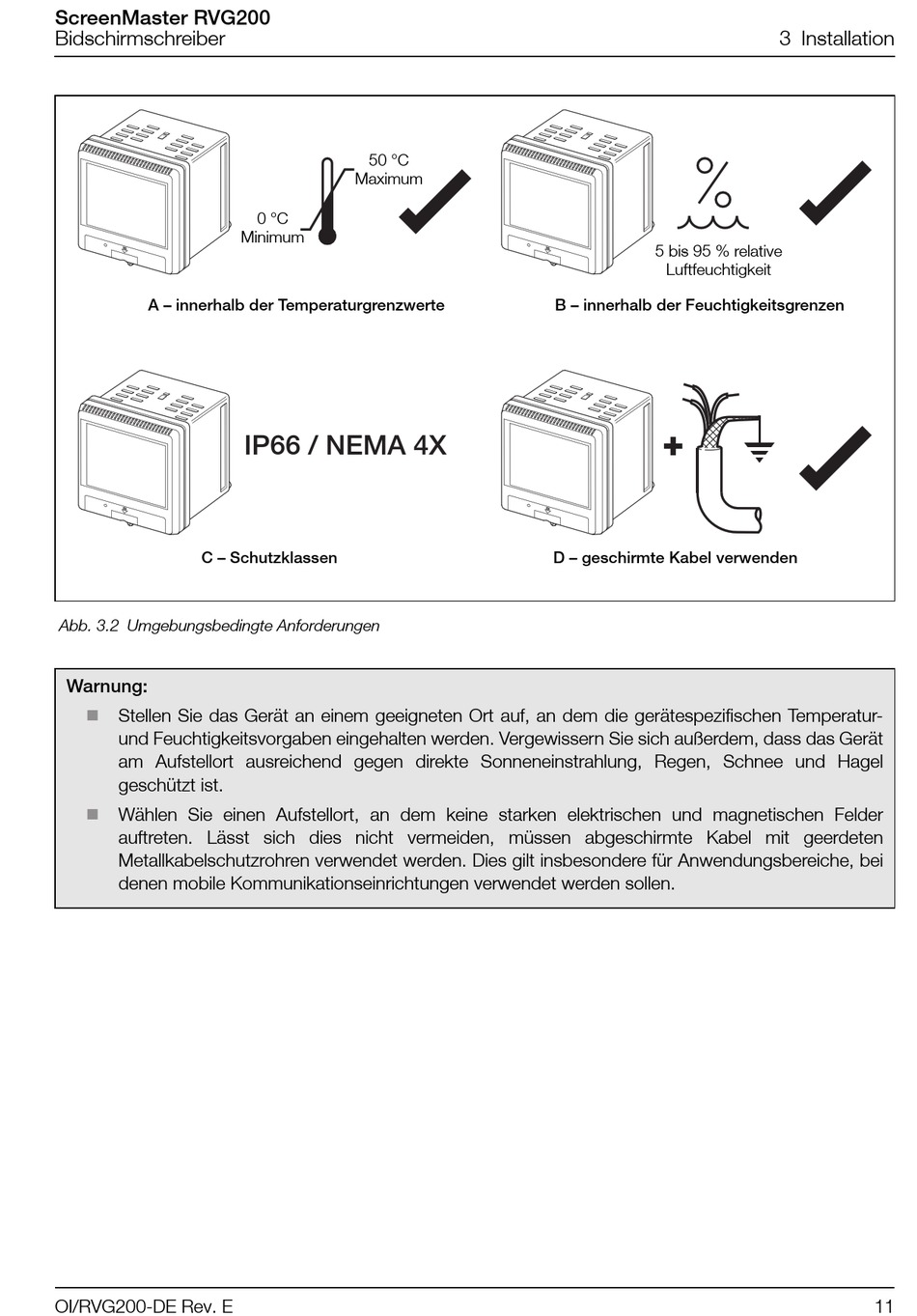

Abb. 3.2 Umgebungsbedingte Anforderungen
Warnung:

Stellen Sie das Gerät an einem geeigneten Ort auf, an dem die gerätespezifischen Temperatur-
und Feuchtigkeitsvorgaben eingehalten werden. Vergewissern Sie sich außerdem, dass das Gerät
am Aufstellort ausreichend gegen direkte Sonneneinstrahlung, Regen, Schnee und Hagel
geschützt ist.

Wählen Sie einen Aufstellort, an dem keine starken elektrischen und magnetischen Felder
auftreten. Lässt sich dies nicht vermeiden, müssen abgeschirmte Kabel mit geerdeten
Metallkabelschutzrohren verwendet werden. Dies gilt insbesondere für Anwendungsbereiche, bei
denen mobile Kommunikationseinrichtungen verwendet werden sollen.
OI/RVG200-DE Rev. E
50 °C
Maximum
0 °C
Minimum
IP66 / NEMA 4X
5 bis 95 % relative
Luftfeuchtigkeit
B – innerhalb der Feuchtigkeitsgrenzen
D – geschirmte Kabel verwenden
3 Installation
11
