ScreenMaster RVG200
Bidschirmschreiber
Kennzeichnung/Einheit
Kennzeichnung
Einheit
Stopp/Start/Zurücksetzen Bestimmen Sie das Verhalten des Summierers nach einem Stromausfall und
Stop/Start-Wiederherst.
Stopp-/Start-Quelle
Rücksetzungsquelle
Zeitgesteuert zurücksetzen Legen Sie die Tage und die Uhrzeit fest, zu der der Zähler zurückgesetzt wird.
OI/RVG200-DE Rev. E
Geben Sie die Summiererkennzeichnung ein, die in der Anzeigeransicht
und im Summiererprotokoll angezeigt werden soll (max. sechs Zeichen).
Weitere Informationen zur Verwendung von Zeichen in Kennzeichnungen
finden Sie in Siehe Anhang F, Seite 180.
Wählen Sie eine beliebige Summierer-Einheit, die in den Schreiber
einprogrammiert wurde, oder wählen Sie Sonstige und geben Sie eigene
Einheiten ein (max. sechs Zeichen). Eine Beschreibung der vordefinierten
Summierer-Einheiten finden Sie in Anhang D, Tabelle D.2, auf Seite 172.
Hinweis: Der Schreiber kann so konfiguriert werden, dass die Zählfrequenz
des Summierers automatisch berechnet wird, indem Sie dafür sorgen, dass
der physikalische Bereich für den Kanal, dem der Summierer zugeordnet ist,
einer Mengendurchflusseinheit zugewiesen ist (Menge pro Zeiteinheit, z. B.
Liter pro Stunde) – siehe Seite 92. Wenn der Bildschirmschreiber die
Beziehungsdaten zwischen dem ausgewählten physikalischen Bereich (siehe
Seite 92) und den ausgewählten Summierer-Einheiten speichert, wird die
Summiererzählrate (siehe Seite 106) berechnet und automatisch angezeigt.
wählen Sie ein Digitalsignal zum Stoppen und Starten des Summierers aus:
Letzter
–
Bei Wiedereinschalten der Stromversorgung setzt der Summierer
die Zählung in dem Zustand fort, in dem er sich vor dem
Spannungsausfall befand, entweder Stopp- oder Zählzustand.
Stop
–
Der Summierer zählt nicht weiter.
Start
–
Der Summierer beginnt mit dem Zählen ab dem letzten
aufgezeichneten Wert.
Wählen Sie eine Signalquelle zum Stoppen/Starten des Summierers. Eine
Beschreibung der verfügbaren Quellen finden Sie in Siehe Anhang A,
Seite 146.

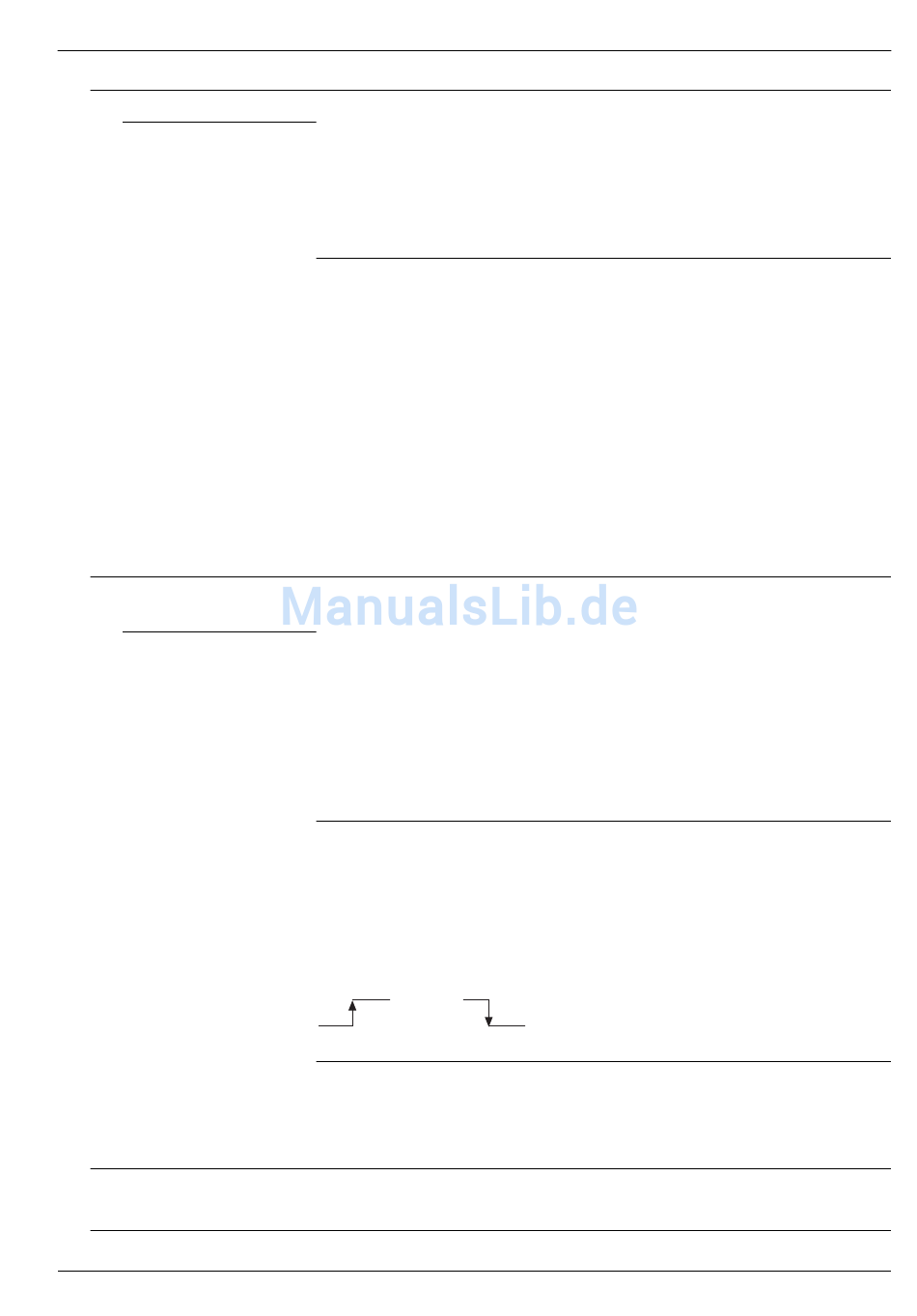

Hinweis: Dieses Signal ist flankengetriggert. Bei ansteigender Flanke
(inaktiv-aktiv) wird der Summierer gestartet. Bei abfallender Flanke
(aktiv-inaktiv) wird der Summierer gestoppt.
Start
Stop
Wählen Sie eine Signalquelle (siehe Anhang A, Seite 146): ein
flankengetriggertes Signal, um den Summierer bei einer ansteigenden
Flanke zurückzusetzen.
7 Konfiguration
103
