ScreenMaster RVG200
Bidschirmschreiber

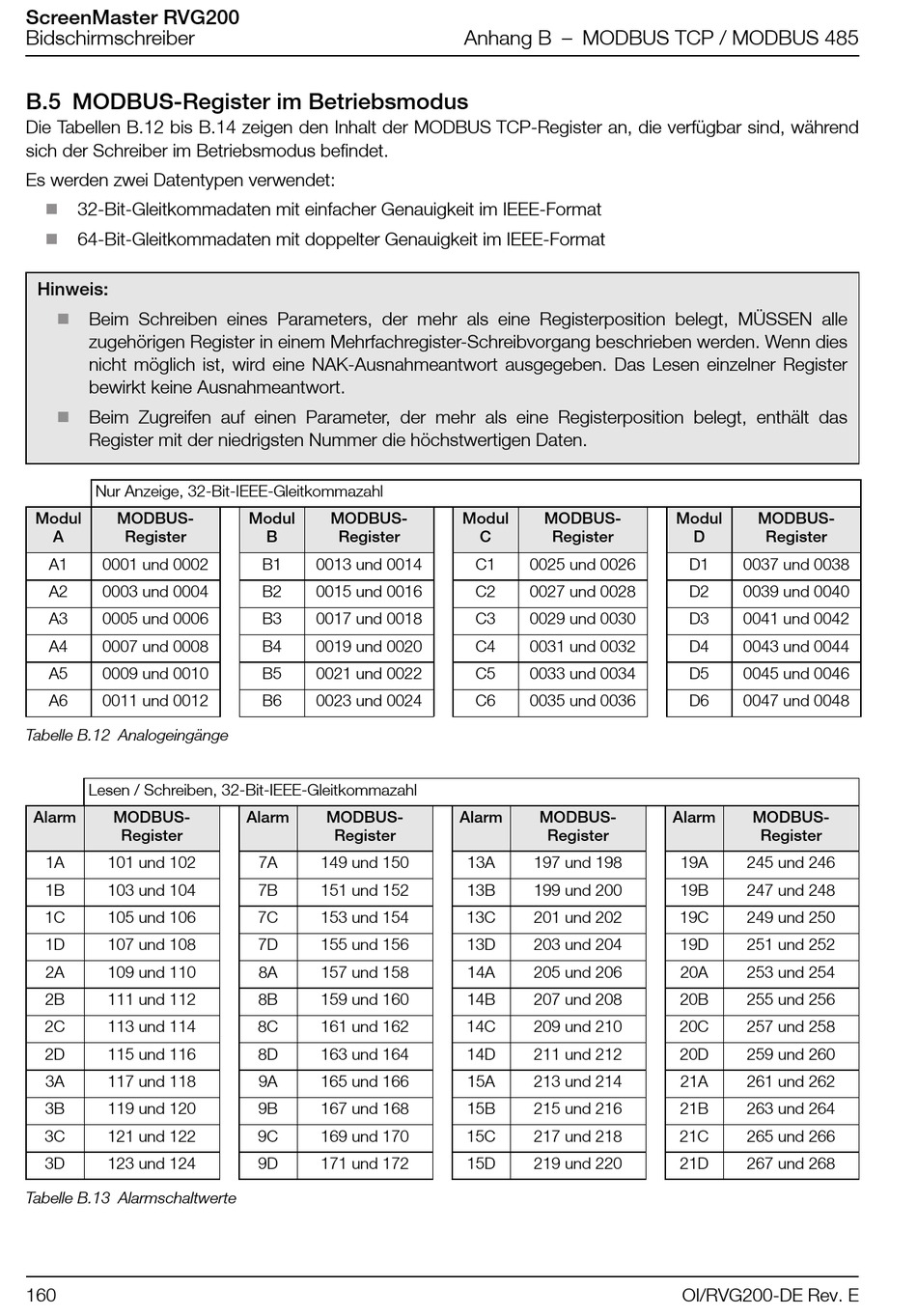

B.5 MODBUS-Register im Betriebsmodus
Die Tabellen B.12 bis B.14 zeigen den Inhalt der MODBUS TCP-Register an, die verfügbar sind, während
sich der Schreiber im Betriebsmodus befindet.
Es werden zwei Datentypen verwendet:
32-Bit-Gleitkommadaten mit einfacher Genauigkeit im IEEE-Format
64-Bit-Gleitkommadaten mit doppelter Genauigkeit im IEEE-Format
Hinweis:
Beim Schreiben eines Parameters, der mehr als eine Registerposition belegt, MÜSSEN alle
zugehörigen Register in einem Mehrfachregister-Schreibvorgang beschrieben werden. Wenn dies
nicht möglich ist, wird eine NAK-Ausnahmeantwort ausgegeben. Das Lesen einzelner Register
bewirkt keine Ausnahmeantwort.
Beim Zugreifen auf einen Parameter, der mehr als eine Registerposition belegt, enthält das
Register mit der niedrigsten Nummer die höchstwertigen Daten.
Nur Anzeige, 32-Bit-IEEE-Gleitkommazahl
Modul
MODBUS-
A
Register
A1
0001 und 0002
A2
0003 und 0004
A3
0005 und 0006
A4
0007 und 0008
A5
0009 und 0010
A6
0011 und 0012
Tabelle B.12 Analogeingänge
Lesen / Schreiben, 32-Bit-IEEE-Gleitkommazahl
Alarm
MODBUS-
Register
1A
101 und 102
1B
103 und 104
1C
105 und 106
1D
107 und 108
2A
109 und 110
2B
111 und 112
2C
113 und 114
2D
115 und 116
3A
117 und 118
3B
119 und 120
3C
121 und 122
3D
123 und 124
Tabelle B.13 Alarmschaltwerte
160
Modul
MODBUS-
B
Register
B1
0013 und 0014
B2
0015 und 0016
B3
0017 und 0018
B4
0019 und 0020
B5
0021 und 0022
B6
0023 und 0024
Alarm
MODBUS-
Register
7A
149 und 150
7B
151 und 152
7C
153 und 154
7D
155 und 156
8A
157 und 158
8B
159 und 160
8C
161 und 162
8D
163 und 164
9A
165 und 166
9B
167 und 168
9C
169 und 170
9D
171 und 172
Anhang B – MODBUS TCP / MODBUS 485
Modul
MODBUS-
C
Register
C1
0025 und 0026
C2
0027 und 0028
C3
0029 und 0030
C4
0031 und 0032
C5
0033 und 0034
C6
0035 und 0036
Alarm
MODBUS-
Register
13A
197 und 198
13B
199 und 200
13C
201 und 202
13D
203 und 204
14A
205 und 206
14B
207 und 208
14C
209 und 210
14D
211 und 212
15A
213 und 214
15B
215 und 216
15C
217 und 218
15D
219 und 220
Modul
MODBUS-
D
Register
D1
0037 und 0038
D2
0039 und 0040
D3
0041 und 0042
D4
0043 und 0044
D5
0045 und 0046
D6
0047 und 0048
Alarm
MODBUS-
Register
19A
245 und 246
19B
247 und 248
19C
249 und 250
19D
251 und 252
20A
253 und 254
20B
255 und 256
20C
257 und 258
20D
259 und 260
21A
261 und 262
21B
263 und 264
21C
265 und 266
21D
267 und 268
OI/RVG200-DE Rev. E
