ScreenMaster RVG200
Bidschirmschreiber

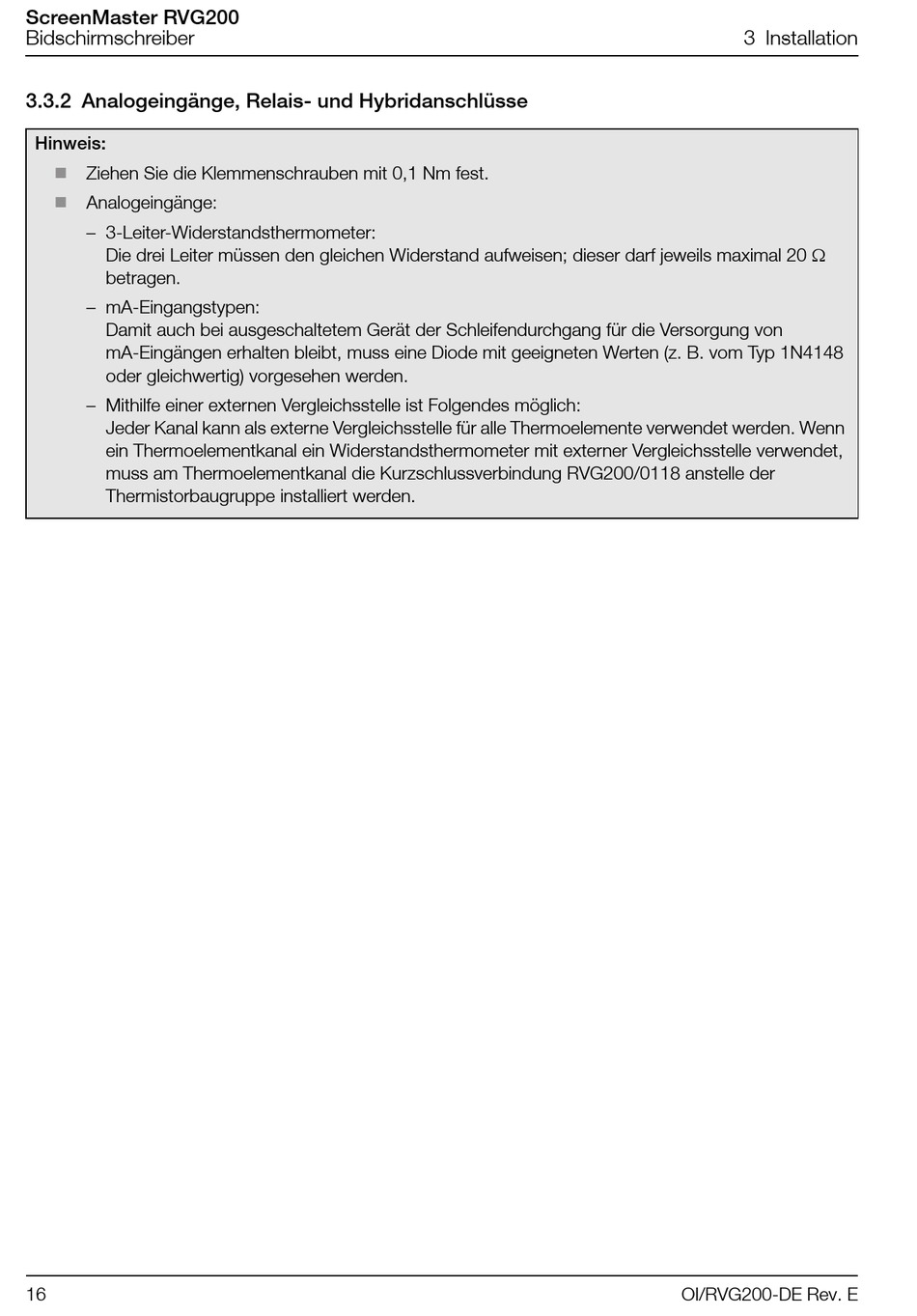

3.3.2 Analogeingänge, Relais- und Hybridanschlüsse
Hinweis:

Ziehen Sie die Klemmenschrauben mit 0,1 Nm fest.

Analogeingänge:
– 3-Leiter-Widerstandsthermometer:
Die drei Leiter müssen den gleichen Widerstand aufweisen; dieser darf jeweils maximal 20 
betragen.
– mA-Eingangstypen:
Damit auch bei ausgeschaltetem Gerät der Schleifendurchgang für die Versorgung von
mA-Eingängen erhalten bleibt, muss eine Diode mit geeigneten Werten (z. B. vom Typ 1N4148
oder gleichwertig) vorgesehen werden.
– Mithilfe einer externen Vergleichsstelle ist Folgendes möglich:
Jeder Kanal kann als externe Vergleichsstelle für alle Thermoelemente verwendet werden. Wenn
ein Thermoelementkanal ein Widerstandsthermometer mit externer Vergleichsstelle verwendet,
muss am Thermoelementkanal die Kurzschlussverbindung RVG200/0118 anstelle der
Thermistorbaugruppe installiert werden.
16
3 Installation
OI/RVG200-DE Rev. E
