ABB RVG200 Bedienungsanleitung Seite 24

ScreenMaster RVG200
Bidschirmschreiber
Klemmleiste E
8
9
10
11
12
GND
13

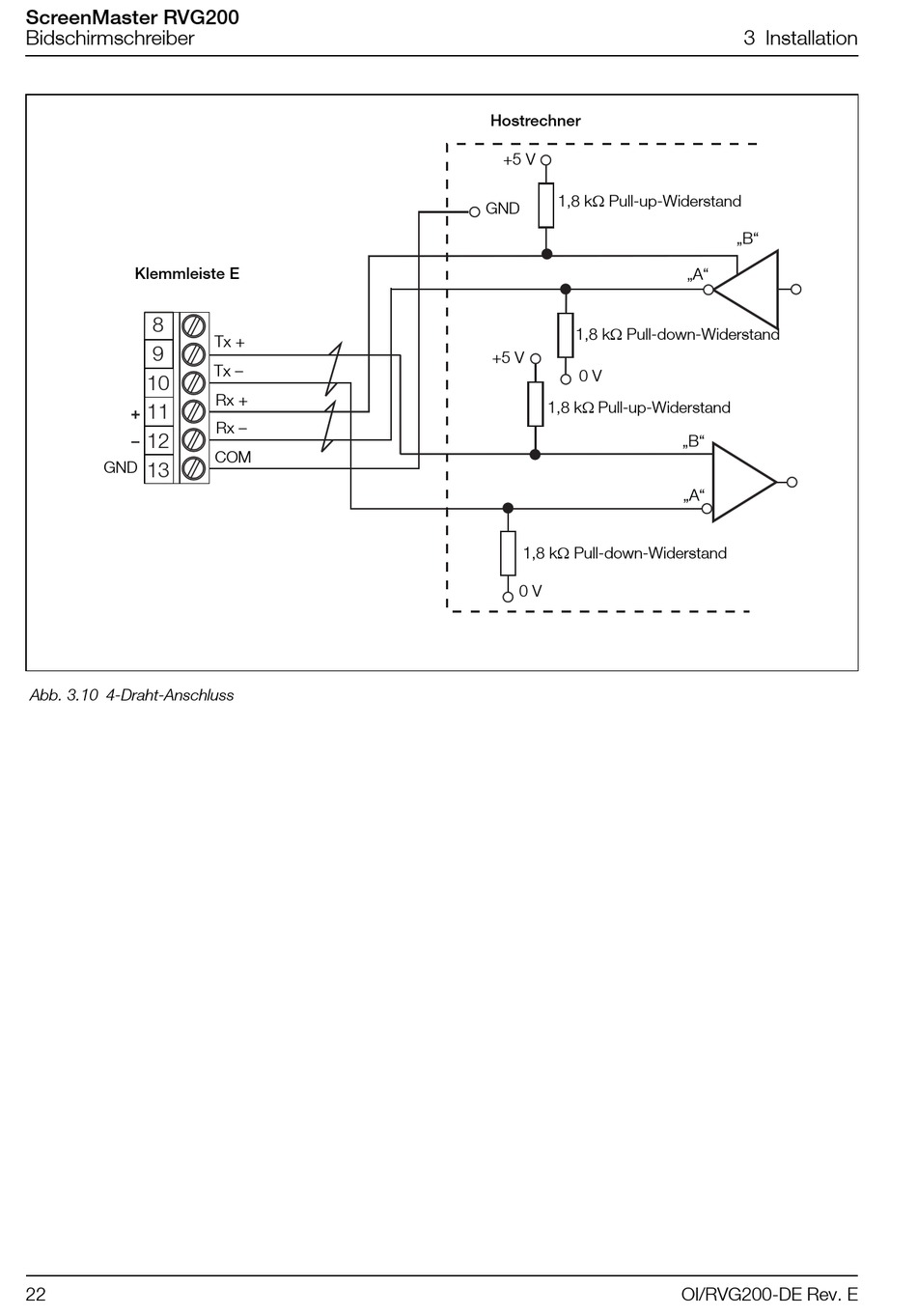

Abb. 3.10 4-Draht-Anschluss
22
Tx +
Tx –
Rx +
Rx –
COM
Hostrechner
+5 V
1,8 k Pull-up-Widerstand
GND
1,8 k Pull-down-Widerstand
+5 V
0 V
1,8 k Pull-up-Widerstand
1,8 k Pull-down-Widerstand
0 V
3 Installation
„B"
„A"
„B"
„A"
OI/RVG200-DE Rev. E
