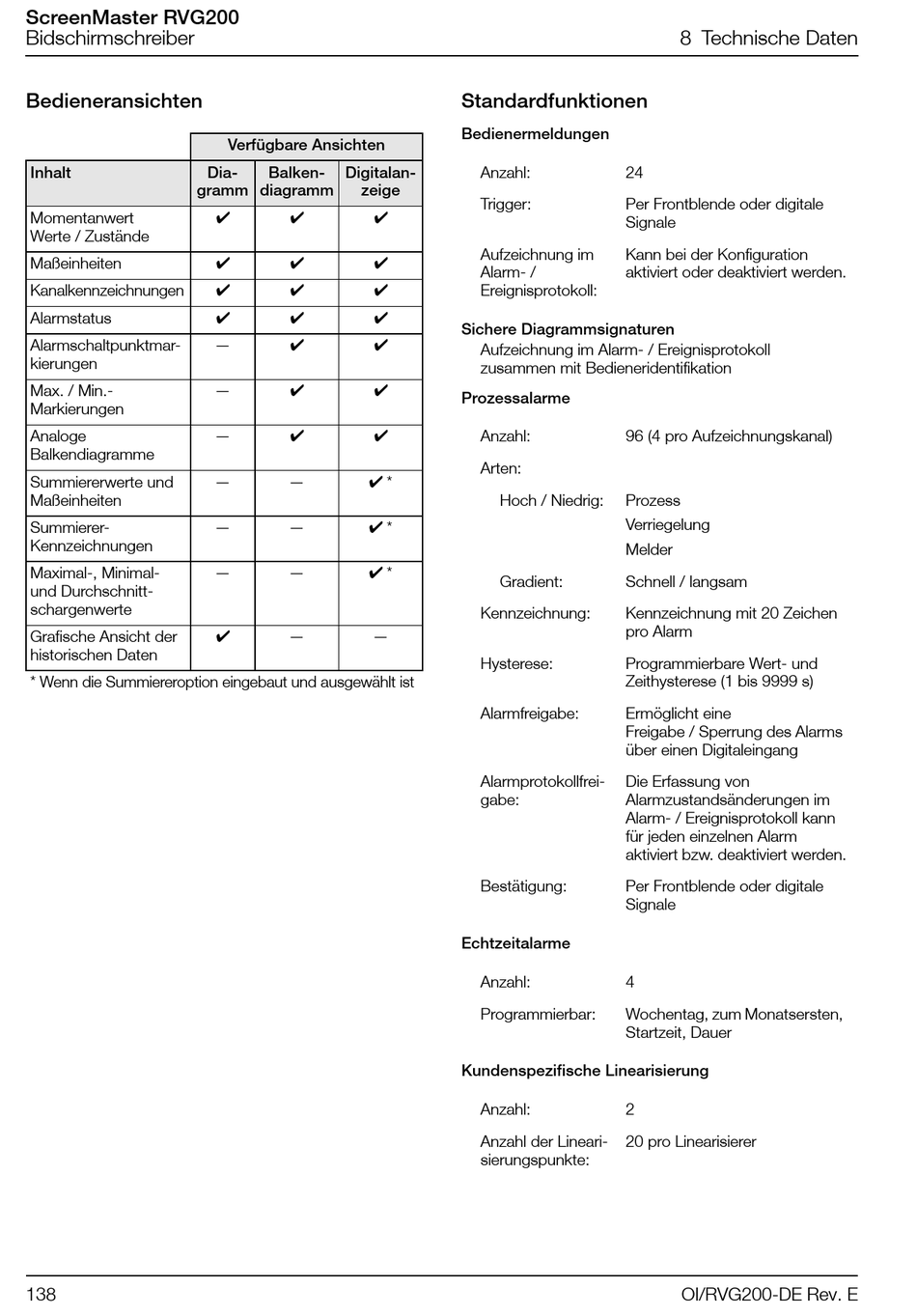

ScreenMaster RVG200
Bidschirmschreiber
Bedieneransichten
Inhalt
gramm
Momentanwert
Werte / Zustände
Maßeinheiten
Kanalkennzeichnungen
Alarmstatus
Alarmschaltpunktmar-
kierungen
Max. / Min.-
Markierungen
Analoge
Balkendiagramme
Summiererwerte und
Maßeinheiten
Summierer-
Kennzeichnungen
Maximal-, Minimal-
und Durchschnitt-
schargenwerte
Grafische Ansicht der
historischen Daten
* Wenn die Summiereroption eingebaut und ausgewählt ist
138
Verfügbare Ansichten
Dia- Balken- Digitalan-
diagramm zeige
  
  
  
  
 
—
 
—
 
—
 *
— —
 *
— —
 *
— —

— —

Standardfunktionen

Bedienermeldungen
Anzahl: 24
Trigger: Per Frontblende oder digitale
Signale
Aufzeichnung im Kann bei der Konfiguration
Alarm- / aktiviert oder deaktiviert werden.
Ereignisprotokoll:
Sichere Diagrammsignaturen
Aufzeichnung im Alarm- / Ereignisprotokoll
zusammen mit Bedieneridentifikation
Prozessalarme
Anzahl: 96 (4 pro Aufzeichnungskanal)
Arten:
Hoch / Niedrig: Prozess
Verriegelung
Melder
Gradient: Schnell / langsam
Kennzeichnung: Kennzeichnung mit 20 Zeichen
pro Alarm
Hysterese: Programmierbare Wert- und
Zeithysterese (1 bis 9999 s)
Alarmfreigabe: Ermöglicht eine
Freigabe / Sperrung des Alarms
über einen Digitaleingang
Alarmprotokollfrei- Die Erfassung von
gabe: Alarmzustandsänderungen im
Alarm- / Ereignisprotokoll kann
für jeden einzelnen Alarm
aktiviert bzw. deaktiviert werden.
Bestätigung: Per Frontblende oder digitale
Signale
Echtzeitalarme
Anzahl: 4
Programmierbar: Wochentag, zum Monatsersten,
Startzeit, Dauer
Kundenspezifische Linearisierung
Anzahl: 2
Anzahl der Lineari- 20 pro Linearisierer
sierungspunkte:
8 Technische Daten
OI/RVG200-DE Rev. E
