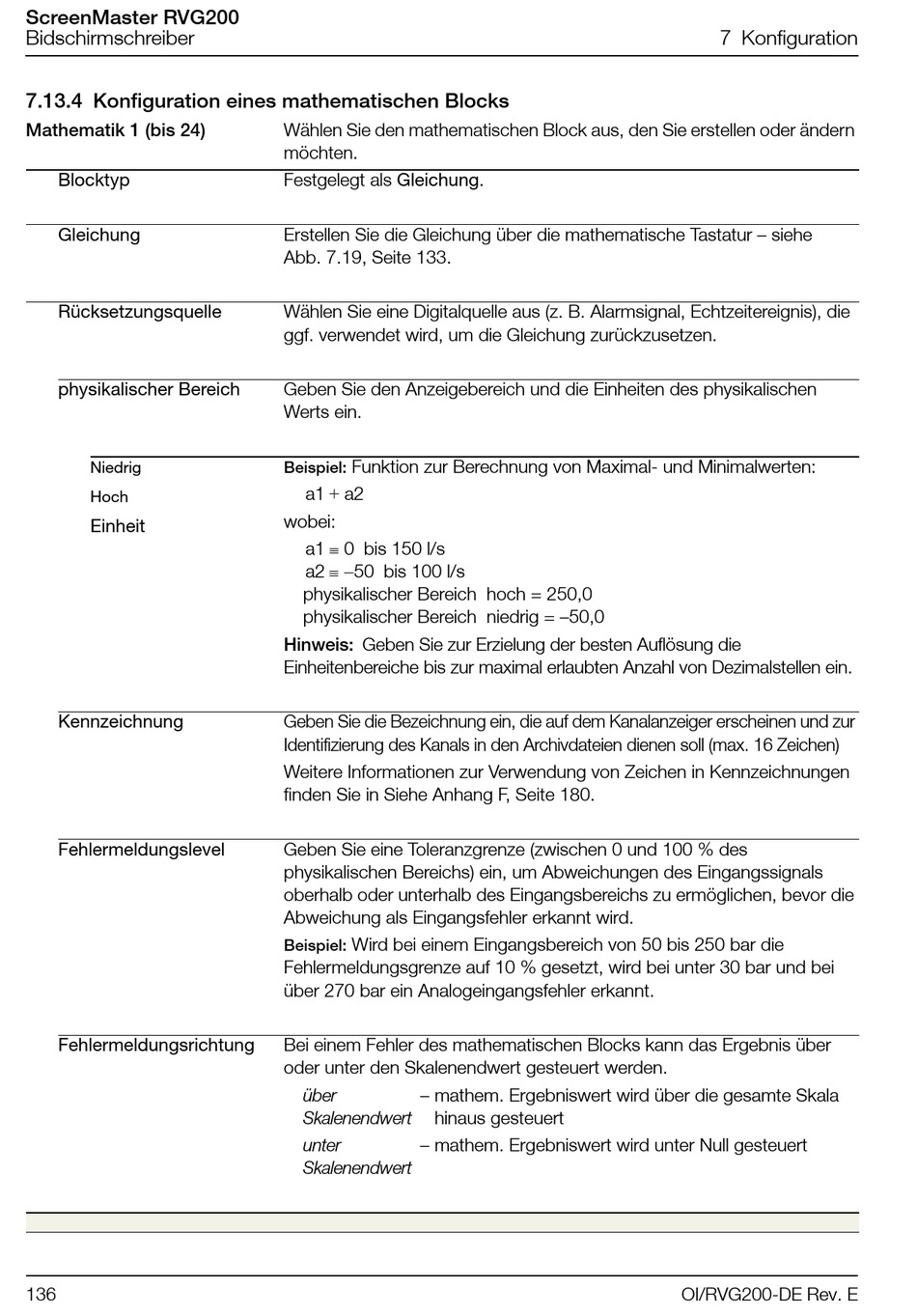

7.13.4 Konfiguration eines mathematischen Blocks

Mathematik 1 (bis 24)
Blocktyp
Gleichung
Rücksetzungsquelle
physikalischer Bereich
Niedrig
Hoch
Einheit
Kennzeichnung
Fehlermeldungslevel
Fehlermeldungsrichtung
136
Wählen Sie den mathematischen Block aus, den Sie erstellen oder ändern
möchten.
Festgelegt als Gleichung.
Erstellen Sie die Gleichung über die mathematische Tastatur – siehe
Abb. 7.19, Seite 133.
Wählen Sie eine Digitalquelle aus (z. B. Alarmsignal, Echtzeitereignis), die
ggf. verwendet wird, um die Gleichung zurückzusetzen.
Geben Sie den Anzeigebereich und die Einheiten des physikalischen
Werts ein.
Funktion zur Berechnung von Maximal- und Minimalwerten:
Beispiel:
+
a1 a2
wobei:

a1 0 bis 150 l/s

–
a2 50 bis 100 l/s
physikalischer Bereich hoch = 250,0
physikalischer Bereich niedrig = –50,0
Hinweis: Geben Sie zur Erzielung der besten Auflösung die
Einheitenbereiche bis zur maximal erlaubten Anzahl von Dezimalstellen ein.
Geben Sie die Bezeichnung ein, die auf dem Kanalanzeiger erscheinen und zur
Identifizierung des Kanals in den Archivdateien dienen soll (max. 16 Zeichen)
Weitere Informationen zur Verwendung von Zeichen in Kennzeichnungen
finden Sie in Siehe Anhang F, Seite 180.
Geben Sie eine Toleranzgrenze (zwischen 0 und 100 % des
physikalischen Bereichs) ein, um Abweichungen des Eingangssignals
oberhalb oder unterhalb des Eingangsbereichs zu ermöglichen, bevor die
Abweichung als Eingangsfehler erkannt wird.
Wird bei einem Eingangsbereich von 50 bis 250 bar die
Beispiel:
Fehlermeldungsgrenze auf 10 % gesetzt, wird bei unter 30 bar und bei
über 270 bar ein Analogeingangsfehler erkannt.
Bei einem Fehler des mathematischen Blocks kann das Ergebnis über
oder unter den Skalenendwert gesteuert werden.
über – mathem. Ergebniswert wird über die gesamte Skala
Skalenendwert hinaus gesteuert
unter – mathem. Ergebniswert wird unter Null gesteuert
Skalenendwert
