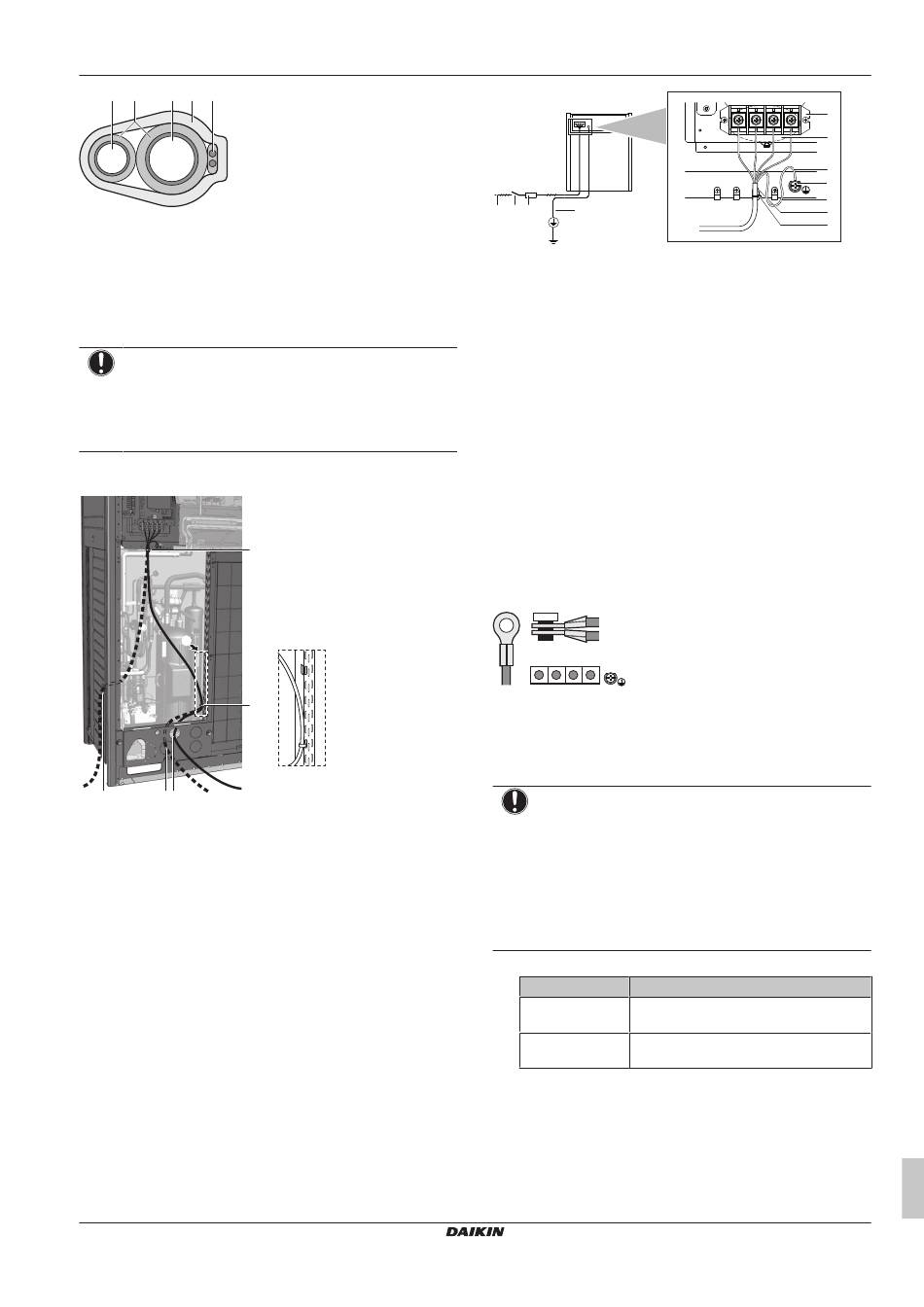

a c b e d
a Flüssigkeitsleitung
b Gasleitung
c Isolator
d Übertragungskabel (F1/F2)
e Zielband
15.7 Stromanschlusskabel verlegen und
befestigen
HINWEIS
Beim Verlegen der Erdungskabel darauf achten, dass
diese einen Abstand von mindestens 25 mm von den
Verdichter-Kabeln haben. Bei Nichtbeachtung dieser Regel
kann es passieren, dass andere Geräte, die denselben
Erdungsanschluss benutzen, nicht korrekt arbeiten.
Das Stromversorgungskabel kann von vorne und von der linken
Seite zugeführt werden. Am unteren Montageloch befestigen.
X1M
d
A
d
c b a
a Netzanschluss (Möglichkeit 1)
b Netzanschluss (Möglichkeit 2)
c Netzanschluss (Möglichkeit 3)
Kabelkanal.
d Kabelbinder
(a) Durchbruchöffnung muss herausgebrochen werden. Die
Öffnung schließen, um das Eindringen von kleinen Tieren
oder von Schmutz zu verhindern.
15.8 Das Netzkabel anschließen
Das Stromversorgungskabel
gelieferten Schelle an der Kunststoffklammer befestigt werden, um
äußere Krafteinwirkung auf die Klemmen zu verhindern. Der grün-
gelb gestreifte Draht MUSS ausschließlich für die Erdung verwendet
werden.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV System Klimagerät
4P543426-1B – 2020.10
A
(a)
(a)
(a).
Verwenden Sie einen
MUSS mithilfe einer bauseitig
a c b d
a Stromversorgung (380~415 V - 3N~ 50 Hz)
b Sicherung
c Fehlerstrom-Schutzschalter
d Erdungskabel
e Anschlussklemmleiste für Stromversorgung
f Jede Ader des Stromversorgungskabels anschließen: RED
an L1, WHT an L2, BLK an L3 und BLU an N
g Erdungskabel (GRN/YLW)
h Fixieren Sie das Stromversorgungskabel an der
Kunststoffklammer mithilfe einer bauseitig gelieferten
Schelle, um äußere Krafteinwirkung auf die Klemmen zu
verhindern.
i Schelle (bauseitig zur Verfügung zu stellen)
j Kappenförmige Unterlegscheibe
k Beim Anschließen des Erdungskabels dieses am besten
schlängeln.
System mit mehreren Außeneinheiten
Beim Anschließen der Stromversorgung an mehrere Außeneinheiten
(Multi-System) untereinander müssen Kabelschuhe verwendet
werden. Kabel ohne Isolierung können nicht benutzt werden.
In diesem Fall sollte die standardmäßig installierte Unterlegscheibe
entfernt werden.
Beide Adern an den Anschluss für die Stromversorgung wie unten
gezeigt anschließen:
L1 L2 L2 N
15.9 So überprüfen Sie den
Isolationswiderstand des
Verdichters
HINWEIS
Falls sich nach der Installation Kältemittel im Verdichter
ansammelt, kann sich der Isolationswiderstand zwischen
den Polen verringern. Solange dieser aber mindestens
1 MΩ beträgt, arbeitet die Anlage weiter.
▪ Verwenden Sie
Isolationswiderstands einen a 500 V-Megatester.
▪ Verwenden Sie
Niederspannungsschaltkreise.
1 Überprüfen Sie den Isolationswiderstand zwischen den Polen.
Wenn
≥1 MΩ Isolationswiderstand ist OK. Damit ist
dieses Verfahren abgeschlossen.
<1 MΩ Isolationswiderstand ist nicht OK. Fahren
Sie mit dem nächsten Schritt fort.
2 Schalten Sie den Strom ein und lassen Sie ihn 6 Stunden lang
eingeschaltet.
Ergebnis: Der Verdichter erhitzt sich, so dass im Verdichter
Kältemittel verdampft.
3 Überprüfen Sie noch einmal den Isolationswiderstand.
15 Elektroinstallation
e
f
g
j
k
h
i
für die Messung des
den Megatester NICHT
Dann
