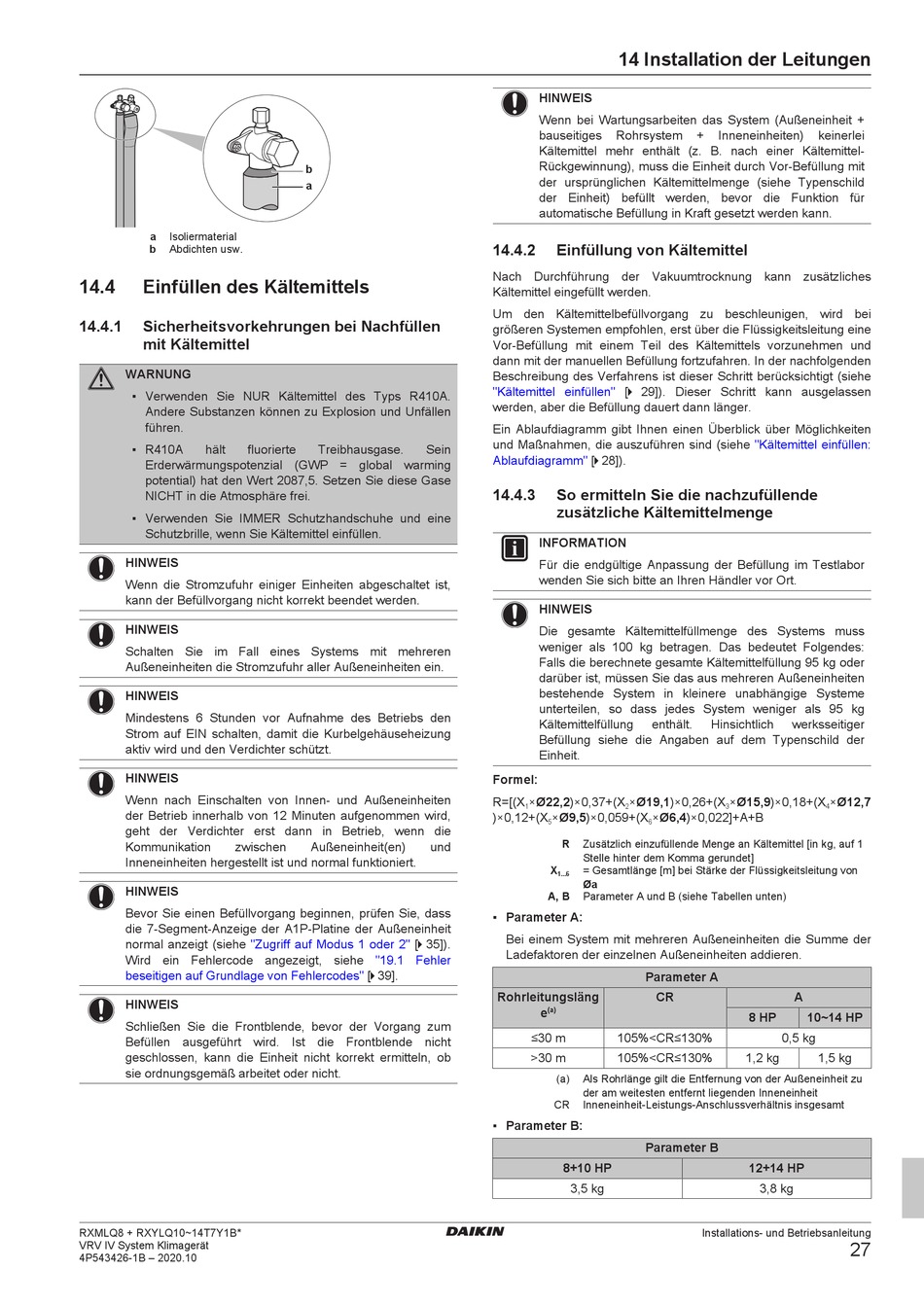

14.4 Einfüllen des Kältemittels
14.4.1 Sicherheitsvorkehrungen bei Nachfüllen
mit Kältemittel
WARNUNG
▪ Verwenden Sie NUR Kältemittel des Typs R410A.
Andere Substanzen können zu Explosion und Unfällen
führen.
▪ R410A hält fluorierte
Erderwärmungspotenzial (GWP = global warming
potential) hat den Wert 2087,5. Setzen Sie diese Gase
NICHT in die Atmosphäre frei.
▪ Verwenden Sie IMMER Schutzhandschuhe und eine
Schutzbrille, wenn Sie Kältemittel einfüllen.
HINWEIS
Wenn die Stromzufuhr einiger Einheiten abgeschaltet ist,
kann der Befüllvorgang nicht korrekt beendet werden.
HINWEIS
Schalten Sie im Fall eines Systems mit mehreren
Außeneinheiten die Stromzufuhr aller Außeneinheiten ein.
HINWEIS
Mindestens 6 Stunden vor Aufnahme des Betriebs den
Strom auf EIN schalten, damit die Kurbelgehäuseheizung
aktiv wird und den Verdichter schützt.
HINWEIS
Wenn nach Einschalten von Innen- und Außeneinheiten
der Betrieb innerhalb von 12 Minuten aufgenommen wird,
geht der Verdichter erst dann in Betrieb, wenn die
Kommunikation zwischen
Inneneinheiten hergestellt ist und normal funktioniert.
HINWEIS
Bevor Sie einen Befüllvorgang beginnen, prüfen Sie, dass
die 7-Segment-Anzeige der A1P-Platine der Außeneinheit
normal anzeigt (siehe "Zugriff auf Modus 1 oder
Wird ein Fehlercode angezeigt, siehe
beseitigen auf Grundlage von
HINWEIS
Schließen Sie die Frontblende, bevor der Vorgang zum
Befüllen ausgeführt wird. Ist die Frontblende nicht
geschlossen, kann die Einheit nicht korrekt ermitteln, ob
sie ordnungsgemäß arbeitet oder nicht.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV System Klimagerät
4P543426-1B – 2020.10
b
a
Treibhausgase. Sein
Außeneinheit(en) und
2" [ 4 35]).
"19.1 Fehler
Fehlercodes" [ 4 39].
14 Installation der Leitungen
HINWEIS
Wenn bei Wartungsarbeiten das System (Außeneinheit +
bauseitiges Rohrsystem
Kältemittel mehr enthält (z. B. nach einer Kältemittel-
Rückgewinnung), muss die Einheit durch Vor-Befüllung mit
der ursprünglichen Kältemittelmenge (siehe Typenschild
der Einheit) befüllt werden, bevor die Funktion für
automatische Befüllung in Kraft gesetzt werden kann.
14.4.2 Einfüllung von Kältemittel
Nach Durchführung der Vakuumtrocknung kann zusätzliches
Kältemittel eingefüllt werden.
Um den Kältemittelbefüllvorgang zu beschleunigen, wird bei
größeren Systemen empfohlen, erst über die Flüssigkeitsleitung eine
Vor-Befüllung mit einem Teil des Kältemittels vorzunehmen und
dann mit der manuellen Befüllung fortzufahren. In der nachfolgenden
Beschreibung des Verfahrens ist dieser Schritt berücksichtigt (siehe
einfüllen" [ 4 29]). Dieser Schritt kann ausgelassen
"Kältemittel
werden, aber die Befüllung dauert dann länger.
Ein Ablaufdiagramm gibt Ihnen einen Überblick über Möglichkeiten
und Maßnahmen, die auszuführen sind (siehe
Ablaufdiagramm" [ 4 28]).
14.4.3 So ermitteln Sie die nachzufüllende
zusätzliche Kältemittelmenge
INFORMATION
Für die endgültige Anpassung der Befüllung im Testlabor
wenden Sie sich bitte an Ihren Händler vor Ort.
HINWEIS
Die gesamte Kältemittelfüllmenge des Systems muss
weniger als 100 kg betragen. Das bedeutet Folgendes:
Falls die berechnete gesamte Kältemittelfüllung 95 kg oder
darüber ist, müssen Sie das aus mehreren Außeneinheiten
bestehende System in kleinere unabhängige Systeme
unterteilen, so dass jedes System weniger als 95 kg
Kältemittelfüllung enthält.
Befüllung siehe die Angaben auf dem Typenschild der
Einheit.
Formel:
R=[(X ×Ø22,2)×0,37+(X ×Ø19,1)×0,26+(X
1 2
)×0,12+(X ×Ø9,5)×0,059+(X ×Ø6,4)×0,022]+A+B
5 6
R Zusätzlich einzufüllende Menge an Kältemittel [in kg, auf 1
Stelle hinter dem Komma gerundet]
X = Gesamtlänge [m] bei Stärke der Flüssigkeitsleitung von
1...6
Øa
A, B Parameter A und B (siehe Tabellen unten)
▪ Parameter A:
Bei einem System mit mehreren Außeneinheiten die Summe der
Ladefaktoren der einzelnen Außeneinheiten addieren.
Parameter A
Rohrleitungsläng CR
(a)
e
≤30 m 105%<CR≤130%
>30 m 105%<CR≤130%
(a) Als Rohrlänge gilt die Entfernung von der Außeneinheit zu
der am weitesten entfernt liegenden Inneneinheit
CR Inneneinheit-Leistungs-Anschlussverhältnis insgesamt
▪ Parameter B:
Parameter B
8+10 HP
3,5 kg
+ Inneneinheiten) keinerlei
"Kältemittel einfüllen:
Hinsichtlich werksseitiger
×Ø15,9)×0,18+(X ×Ø12,7
3 4
A
8 HP 10~14 HP
0,5 kg
1,2 kg 1,5 kg
12+14 HP
3,8 kg
