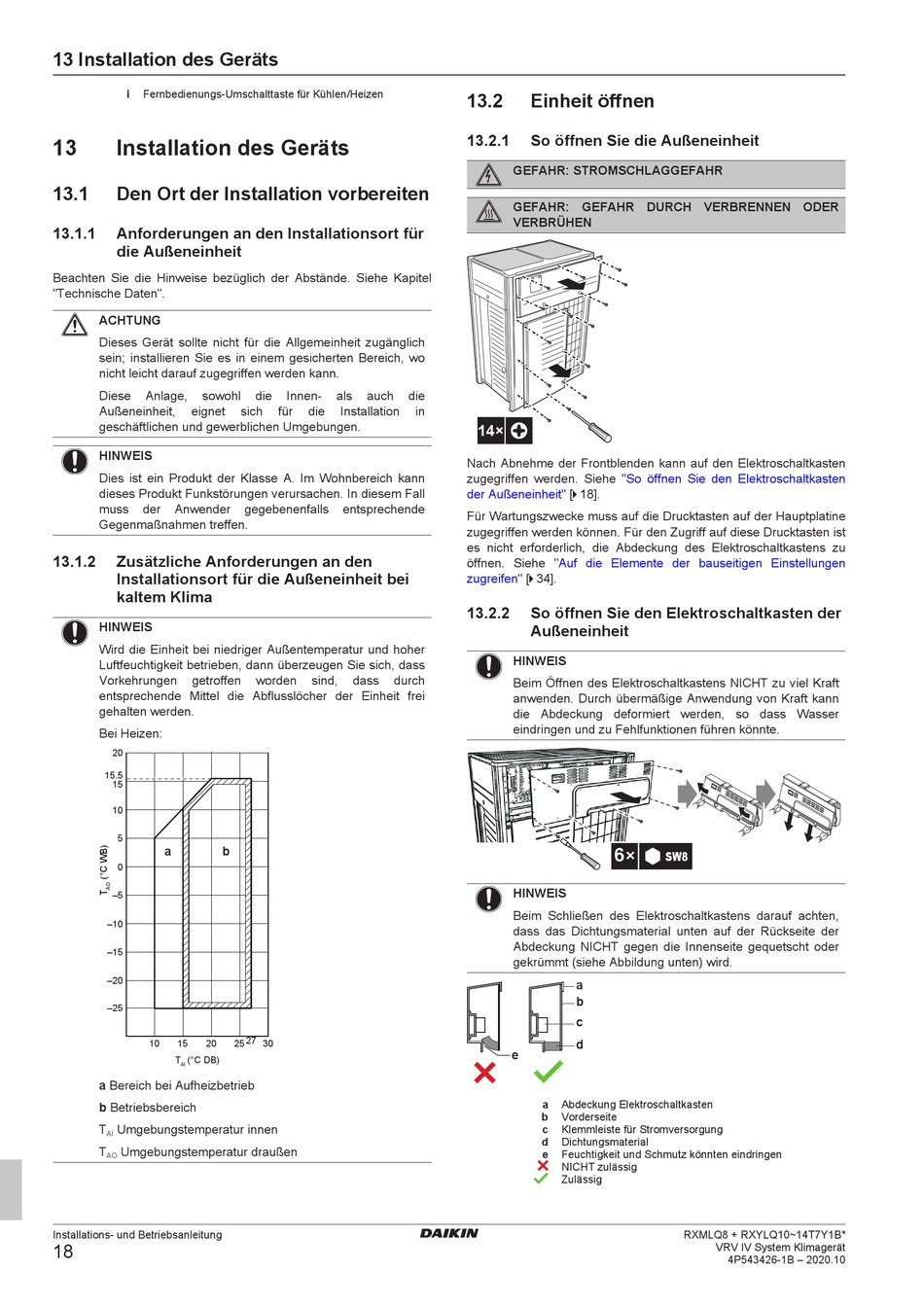

13 Installation des Geräts
i Fernbedienungs-Umschalttaste für Kühlen/Heizen
13 Installation des Geräts
13.1

Den Ort der Installation vorbereiten

13.1.1 Anforderungen an den Installationsort für
die Außeneinheit
Beachten Sie die Hinweise bezüglich der Abstände. Siehe Kapitel
"Technische Daten".
ACHTUNG
Dieses Gerät sollte nicht für die Allgemeinheit zugänglich
sein; installieren Sie es in einem gesicherten Bereich, wo
nicht leicht darauf zugegriffen werden kann.
Diese Anlage, sowohl
Außeneinheit, eignet
geschäftlichen und gewerblichen Umgebungen.
HINWEIS
Dies ist ein Produkt der Klasse A. Im Wohnbereich kann
dieses Produkt Funkstörungen verursachen. In diesem Fall
muss der Anwender
Gegenmaßnahmen treffen.
13.1.2 Zusätzliche Anforderungen an den
Installationsort für die Außeneinheit bei
kaltem Klima
HINWEIS
Wird die Einheit bei niedriger Außentemperatur und hoher
Luftfeuchtigkeit betrieben, dann überzeugen Sie sich, dass
Vorkehrungen getroffen
entsprechende Mittel die Abflusslöcher der Einheit frei
gehalten werden.
Bei Heizen:
20
15.5
15
10
5
a b
0
–5
–10
–15
–20
–25
10 15 20
T (°C DB)
AI
a Bereich bei Aufheizbetrieb
b Betriebsbereich
T Umgebungstemperatur innen
AI
T Umgebungstemperatur draußen
AO
Installations- und Betriebsanleitung
18
die Innen- als auch die
sich für die Installation
gegebenenfalls entsprechende
worden sind, dass durch
25 27 30
13.2 Einheit öffnen
13.2.1 So öffnen Sie die Außeneinheit
GEFAHR: STROMSCHLAGGEFAHR
GEFAHR: GEFAHR DURCH VERBRENNEN ODER
VERBRÜHEN
in
14×
Nach Abnehme der Frontblenden kann auf den Elektroschaltkasten
zugegriffen werden. Siehe
der Außeneinheit" [ 4 18].
Für Wartungszwecke muss auf die Drucktasten auf der Hauptplatine
zugegriffen werden können. Für den Zugriff auf diese Drucktasten ist
es nicht erforderlich, die Abdeckung des Elektroschaltkastens zu
öffnen. Siehe "Auf die Elemente der bauseitigen Einstellungen
zugreifen" [ 4 34].
13.2.2 So öffnen Sie den Elektroschaltkasten der
Außeneinheit
HINWEIS
Beim Öffnen des Elektroschaltkastens NICHT zu viel Kraft
anwenden. Durch übermäßige Anwendung von Kraft kann
die Abdeckung deformiert werden, so dass Wasser
eindringen und zu Fehlfunktionen führen könnte.
HINWEIS
Beim Schließen des Elektroschaltkastens darauf achten,
dass das Dichtungsmaterial unten auf der Rückseite der
Abdeckung NICHT gegen die Innenseite gequetscht oder
gekrümmt (siehe Abbildung unten) wird.
a
b
c
d
e
a Abdeckung Elektroschaltkasten
b Vorderseite
c Klemmleiste für Stromversorgung
d Dichtungsmaterial
e Feuchtigkeit und Schmutz könnten eindringen
NICHT zulässig
Zulässig
"So öffnen Sie den Elektroschaltkasten
6×
SW8
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV System Klimagerät
4P543426-1B – 2020.10
