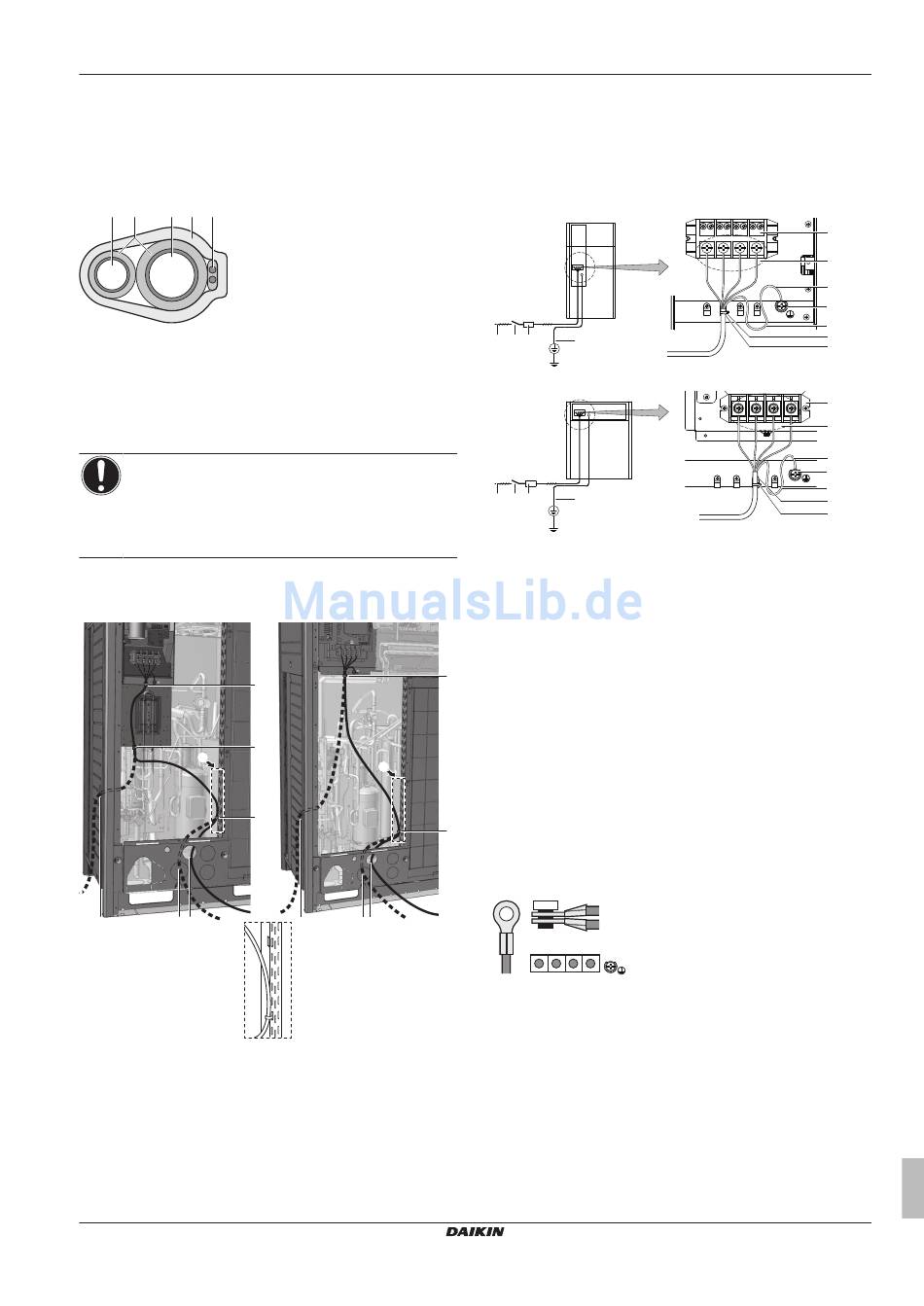

5.7.5 Verlegung der Übertragungskabel
abschließen
Nach Anschließen der Übertragungskabel innerhalb der Einheit
müssen diese umwickelt und entlang der vor Ort befindlichen
Kältemittel­Rohre geführt werden. Verwenden Sie dazu Zielband ­
siehe Abbildung unten.
a c b e d
a Flüssigkeitsleitung
b Gasleitung
c Isolator
d Übertragungskabel (F1/F2)
e Zielband
5.7.6 Stromanschlusskabel verlegen und
befestigen
HINWEIS
Beim Verlegen der Erdungskabel darauf achten, dass
diese einen Abstand von mindestens 25 mm von den
Verdichter­Kabeln haben. Bei Nichtbeachtung dieser Regel
kann es passieren, dass andere Geräte, die denselben
Erdungsanschluss benutzen, nicht korrekt arbeiten.
Das Stromversorgungskabel kann von vorne und von der linken
Seite zugeführt werden. Am unteren Montageloch befestigen.
8~12 HP
X1M
A
c b a
A
a Netzanschluss (Möglichkeit 1)
b Netzanschluss (Möglichkeit 2)
c Netzanschluss (Möglichkeit 3)
Kabelkanal.
d Kabelbinder
(a) Durchbruchöffnung muss herausgebrochen werden. Die
Öffnung schließen, um das Eindringen von kleinen Tieren
oder von Schmutz zu verhindern.
RYYQ+RYMQ+RXYQ8~20T7Y1B
VRV IV System Klimagerät
4P370473­1 – 2014.02
14~20 HP
X1M
d
d
A
d
c b a
(a)
(a)
(a) Verwenden Sie einen
5.7.7 Das Netzkabel anschließen
Das Stromversorgungskabel
Kunststoffklammer mithilfe
Klemmenmaterials angeschlossen werden.
Die grün­gelb gestreifte Ader muss für die Erdung verwendet werden
(siehe Abbildung unten).
8~12 HP
c b d
a
14~20 HP
a c b d
a Stromversorgung (380~415 V ­ 3N~ 50Hz)
b Sicherung
c Fehlerstrom­Schutzschalter
d Erdungskabel
e Anschlussklemmleiste für Stromversorgung
f Jede Ader des Stromversorgungskabels anschließen: RED
an L1, WHT an L2, BLK an L3 und BLU an N
g Erdungskabel (GRN/YLW)
h Fixieren Sie das Stromversorgungskabel an der
Kunststoffklammer mithilfe einer bauseitig gelieferten
Schelle, um äußere Krafteinwirkung auf die Klemmen zu
d
verhindern.
i Schelle (bauseitig zur Verfügung zu stellen)
j Kappenförmige Unterlegscheibe
k Beim Anschließen des Erdungskabels dieses am besten
kräuseln.
System mit mehreren Außeneinheiten
Beim Anschließen der Stromversorgung an mehrere Außeneinheiten
(Multi­System) untereinander müssen Kabelschuhe verwendet
werden. Freie Kabel können nicht benutzt werden.
d
In diesem Fall sollte der standardmäßig zur Verfügung stehende
Federring entfernt werden.
Das Anbringen beider Adern an den Anschluss für die
Stromversorgung sollte wie angegeben erfolgen.
L1 L2 L2 N
5 Installation
(Netzkabel) muss an die
des bauseitig enthaltenen
e
f
g
j
k
h
i
e
f
g
j
k
h
i
