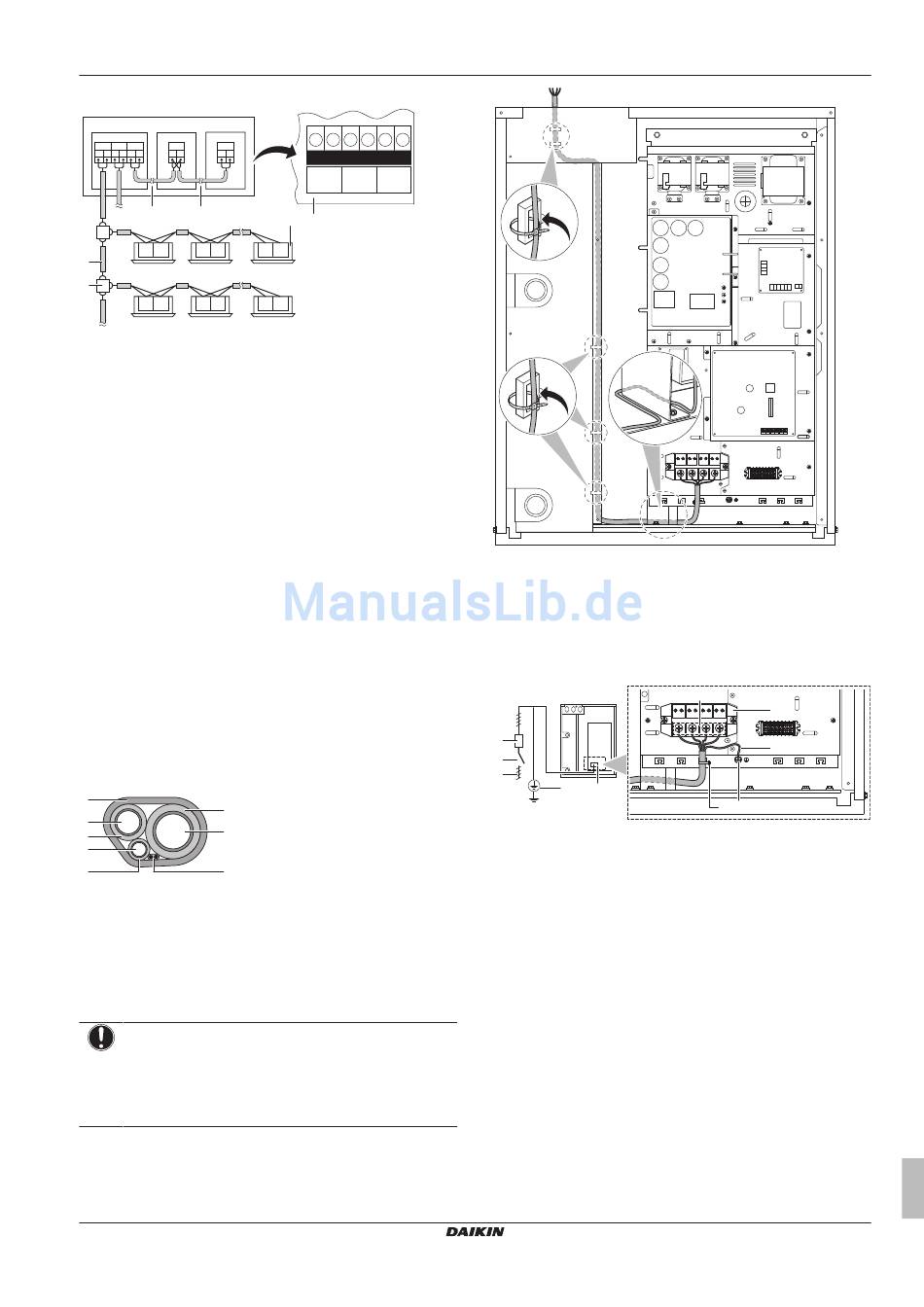

Im Fall von Wärmepumpenmodus
b c d
A1P
F1 F2 F1 F2 Q1 Q2 Q1 Q2 Q1 Q2
e f f
e
F1 F2 F1 F2
h
i
F1 F2 F1 F2
a Platine (A1P) der Außeneinheit
b Einheit A (Master-Außeneinheit)
c Einheit B (Slave-Außeneinheit)
d Einheit C (Slave-Außeneinheit)
e Übertragung Außeneinheit/anderes System (F1/F2)
f Übertragungsverkabelung Außeneinheit - Außeneinheit
(Q1/Q2)
g Inneneinheit
h Den Leiter des abgeschirmten Kabels (2-adrig) verwenden
(keine Polarität)
i Anschlussplatte (bauseitig)
▪ Das Verbindungskabel zwischen den Außeneinheiten des selben
Rohrleitungssystems muss an die Q1/Q2-Anschlüsse (Out Multi)
angeschlossen werden. Der Anschluss der Kabel an die
Anschlüsse F1/F2 würde
verursachen.
▪ Die Verkabelung für die anderen Systeme muss an die F1/F2
(Out-Out) Klemmen der
angeschlossen werden, an welche das Übertragungskabel für die
Inneneinheiten angeschlossen wird.
▪ Als Basiseinheit fungiert die Außeneinheit, an welche die
Übertragungsverkabelung der Inneneinheiten angeschlossen wird.
5.8.4 Verlegung der Übertragungskabel
abschließen
Nach Anschließen der Übertragungskabel innerhalb der Einheit
müssen diese umwickelt und entlang der vor Ort befindlichen
Kältemittel-Rohre geführt werden. Verwenden Sie dazu Zielband -
siehe Abbildung unten.
c
f
b
d
f
a
e
f
a Flüssigkeitsleitung
b Gasleitung
c Zielband
d Hochdruck/Niederdruck-Gasrohr
e Übertragungskabel (F1/F2)
f Isolator
5.8.5 Stromanschlusskabel verlegen und
befestigen
HINWEIS
Beim Verlegen der Erdungskabel darauf achten, dass
diese einen Abstand von mindestens 25 mm von den
Verdichter-Kabeln haben. Bei Nichtbeachtung dieser Regel
kann es passieren, dass andere Geräte, die denselben
Erdungsanschluss benutzen, nicht korrekt arbeiten.
Das Stromversorgungskabel kann von vorne zugeführt werden. Das
Kabel über das obere Montageloch hinausführen.
RWEYQ8~14T9V1B+RWEYQ8~14T9Y1B
VRV IV wassergekühltes System-Klimagerät
4P452190-1A – 2017.04
F1 F2 F1 F2 Q1 Q2
TO IN/D UNIT TO OUT/D UNIT TO MULTI UNIT
g a
F1 F2
F1 F2
Fehlfunktionen des Systems
Platine in der Außeneinheit
5.8.6 Das Netzkabel anschließen
Das Stromversorgungskabel
Kunststoffklammer mithilfe
Klemmenmaterials angeschlossen werden.
Die grün-gelb gestreifte Ader muss für die Erdung verwendet werden
(siehe Abbildung unten).
b
c
a
d e
a Stromversorgung (380~415 V - 3N~ 50 Hz ODER 400 V -
3N~ 60 Hz)
b Sicherung
c Fehlerstrom-Schutzschalter
d Erdungskabel
e Anschlussklemmleiste für Stromversorgung
f Jede Ader des Stromversorgungskabels anschließen: RED
an L1, WHT an L2, BLK an L3 und BLU an N
g Erdungskabel (GRN/YLW). Beim Anschließen des
Erdungskabels dieses am besten kräuseln.
h Fixieren Sie das Stromversorgungskabel an der Klammer
mithilfe einer bauseitig gelieferten Schelle, um äußere
Krafteinwirkung auf die Klemmen zu verhindern.
i Kappenförmige Unterlegscheibe.
System mit mehreren Außeneinheiten
Beim Anschließen der Stromversorgung an mehrere Außeneinheiten
(Multi-System) untereinander müssen Kabelschuhe verwendet
werden. Kabel ohne Isolierung können nicht benutzt werden.
In diesem Fall sollte die standardmäßig installierte Unterlegscheibe
entfernt werden.
Beide Adern an den Anschluss für die Stromversorgung wie unten
gezeigt anschließen:
5 Installation
A1P
(Netzkabel) muss an die
des bauseitig enthaltenen
f
e
g
h i
