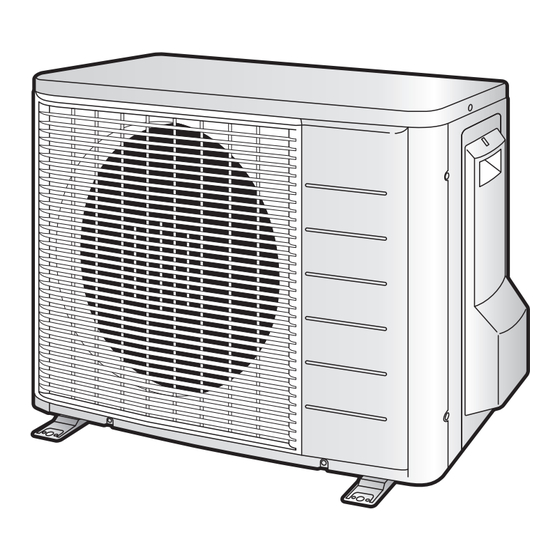

- Seite 1 R410A Split series Installationsanleitung Deutsch Split-Baureihe R410A Manuel d’installation Français Série split R410A Montagehandleiding Nederlands R410A Split-systeem Modelle Manual de instalación RXJ20LV1B Español Serie Split R410A RXJ25LV1B Manuale d’installazione RXJ35LV1B Italiano Serie Multiambienti R410A RXM20LV1B RXM25LV1B Εγχειρίδιο εγκατάστασης Ελληνικά ∆ιαιρούμενης σειράς R410A RXM35LV1B Manual de Instalação...
- Seite 2 3P389789-3...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise in diesem Handbuch Dieses Gerät ist mit R32 befüllt. sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. • Die hier beschriebenen Warnhinweise sind mit WARNUNG und VORSICHT gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. •... -
Seite 4: Hinweise Zur Auswahl Des Standorts
Sicherheitshinweise VORSICHT • Installieren Sie die Klimaanlage nicht an Orten, wo die Gefahr eines Lecks von brennbaren Gasen besteht. Im Falle eines Gaslecks kann die Ansammlung von Gas in der Nähe der Klimaanlage zu einem Brand führen. • Installieren Sie die Ablaufleitungen nach den Anweisungen in dieser Installationsanleitung, um einwandfreies Ablaufen zu gewährleisten, und isolieren Sie die Leitungen, um Kondensation zu verhüten. - Seite 5 Hinweise zur Auswahl des Standorts VORSICHT Wenn die Klimaanlage bei niedrigen Außentemperaturen betrieben wird, beachten Sie die unten beschriebenen Anweisungen. ● Bauen Sie ein großes Vordach an. • Um das Gerät vor Wind zu schützen, installieren Sie es so, dass ●...
-
Seite 6: Zeichnung Für Die Installation Des Außengeräts
Zeichnung für die Installation des Außengeräts Max. zulässige Rohrlänge 20 m Min. zulässige Rohrlänge 1,5 m Max. zulässige Rohrhöhe 15 m Umwickeln Sie die Zusätzliche Kältemittelfüllung Isolierleitung von oben bis für Kältemittelleitungen 20 g/m unten mit Klebeband. über 10 m Länge. Gasleitung Außendurchmesser 9,5 mm Flüssigkeitsleitung... -
Seite 7: Hinweise Zur Installation
Installationsleitfaden • Wenn der Lufteintritt oder Luftaustritt an des Außengeräts durch eine Wand oder ein anderes Hindernis beeinträchtigt wird, müssen die unten angegebenen Abstände eingehalten werden. • Bei einer der unten angegebenen Installationsbedingungen sollte die Wandhöhe an der Luftaustrittsseite höchstens 1200 mm betragen. - Seite 8 Installation des Außengeräts Aufdornen des Rohrendes (Genau im rechten 1) Schneiden Sie das Rohrende mit einem Winkel schneiden.) Entgraten. Rohrschneider ab. Bördelung 2) Entgraten Sie das Rohrende, halten Sie dabei die Verwenden Sie genau die unten abgebildete Position. Schnittfläche nach unten, damit die Späne nicht in Bördelgerät für R410A/R32 Herkömmliches Bördelgerät das Rohr fallen.
- Seite 9 Installation des Außengeräts 4-1 Hinweise zur Handhabung von Kältemittelleitungen Wand 1) Schützen Sie das offene Ende der Rohrleitung vor Schmutz und Bringen Sie eine Kappe an. Feuchtigkeit. Regen Wenn keine Bördelungs- 2) Alle Rohrbiegungen sollten so behutsam wie möglich erfolgen. kappe verfügbar ist, decken Sie die Öffnung Verwenden Sie eine Rohrbiegezange zum Biegen.
- Seite 10 Installation des Außengeräts 4) Schließen Sie das Niederdruckventil (Lo) des Mehrzweckmanometers und schalten Sie die Vakuumpumpe aus. (Halten Sie diesen Zustand für einige Minuten aufrecht, um sicherzustellen, dass der Zeiger des Manovakuumeters nicht wieder abfällt.)*2 5) Entfernen Sie die Kappen vom Absperrventil der Flüssigkeitsleitung und der Gasleitung. 6) Drehen Sie den Absperrventilstab der Flüssigkeitsleitung mit einem Sechskantschlüssel 90 Grad gegen den Uhrzeigersinn, um das Ventil zu öffnen.
- Seite 11 Abpumpmodus Wenn Sie das installierte Gerät an einem anderen Ort aufstellen oder es entsorgen möchten, müssen Sie das Kältemittel abpumpen, um die Umwelt zu schützen. 1) Entfernen Sie die Ventilkappen vom Absperrventil der Flüssigkeitsleitung und der Sechskants Gasleitung. chlüssel 2) Führen Sie die Zwangskühlung aus. Absperrventil der Flüssigkeitsleitung 3) Schließen Sie nach 5 bis 10 Minuten das Absperrventil der Flüssigkeitsleitung mit...
- Seite 12 Anlageneinstellung (Kühlen bei niedrigen Außentemperaturen) Diese Funktion ist für Einrichtungen wie etwa Technik- oder EDV-Räume vorgesehen. Sie darf nicht für von Menschen genutzte Wohngebäude oder Büros verwendet werden. 1) Durch Auftrennen der Lötbrücke 4 (J4) auf der Platine wird der Betriebsbereich bis –15°C erweitert. Der Betrieb wird jedoch gestoppt, wenn die Außentemperatur unter –20°C fällt, und wieder aufgenommen, sobald die Temperatur wieder steigt.
- Seite 13 Kabel WARNUNG • Verwenden Sie keine Drähte mit Verzweigungen, Litzendrähte, Verlängerungskabel oder sternförmige Verbindungen, weil sie zu Überhitzung, Stromschlag oder Bränden führen können. • Verwenden Sie keine lokal erworbenen elektrischen Teile im Innern des Produkts. (Zweigen Sie nicht die Stromversorgung für die Kondensatpumpe etc.
- Seite 14 Kabel Elektroschaltplan Anschlussleiste Bauseitige Verkabelung Anschluss Relaisstecker Anschluss Anschluss Schwarz Orange Blau Braun Weiß Grün Gelb Grau Hinweise Die Leistungsanforderungen des Geräts finden Sie auf dem Typenschild. TO INDOOR UNIT Zum Innengerät POWER SUPPLY Stromversorgung IN CASE OF COOLING ONLY TYPE Bei Nur-Kühlen-Typ OUTDOOR Außen...
- Seite 15 Testbetrieb Testbetrieb 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, dass Sie innerhalb des angegebenen Bereichs liegt. 1-2 Der Testbetrieb sollte entweder im Kühl- oder Heizmodus durchgeführt werden. • Wählen Sie im Kühlmodus die niedrigste programmierbare Temperatur; wählen Sie im Heizbetrieb die höchste programmierbare Temperatur.
- Seite 16 3P386697-1B 2014.10...
