14 Installation der Leitungen
Rohrstärke metrisch. Sind die Abmessungen der Rohre metrisch
angegeben, ersetzen Sie die Gewichtsfaktoren in der Formel durch
die in der folgenden Tabelle:
Rohrstärke in Zoll (Inch)
Rohrleitungen Gewichtsfaktor Rohrleitungen Gewichtsfaktor
Ø6,4 mm 0,022
Ø9,5 mm 0,059

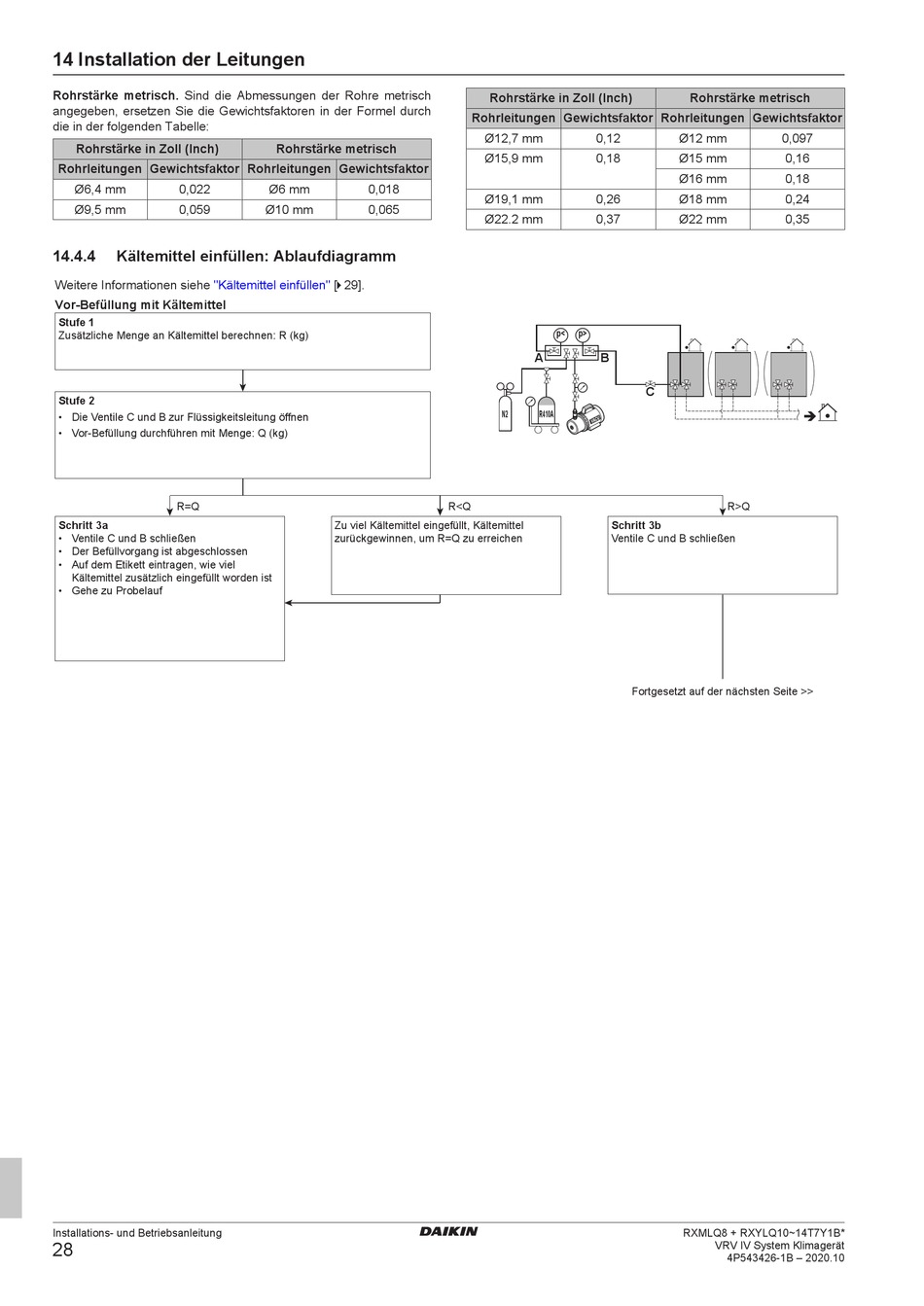

14.4.4 Kältemittel einfüllen: Ablaufdiagramm
Weitere Informationen siehe "Kältemittel
Vor-Befüllung mit Kältemittel
Stufe 1
Zusätzliche Menge an Kältemittel berechnen: R (kg)
Stufe 2
• Die Ventile C und B zur Flüssigkeitsleitung öffnen
• Vor-Befüllung durchführen mit Menge: Q (kg)
R=Q
Schritt 3a
• Ventile C und B schließen
• Der Befüllvorgang ist abgeschlossen
• Auf dem Etikett eintragen, wie viel
Kältemittel zusätzlich eingefüllt worden ist
• Gehe zu Probelauf
Installations- und Betriebsanleitung
28
Rohrstärke metrisch
Ø6 mm 0,018
Ø10 mm 0,065
einfüllen" [ 4 29].
Zu viel Kältemittel eingefüllt, Kältemittel
zurückgewinnen, um R=Q zu erreichen
Rohrstärke in Zoll (Inch)
Rohrleitungen Gewichtsfaktor Rohrleitungen Gewichtsfaktor
Ø12,7 mm 0,12
Ø15,9 mm 0,18
Ø19,1 mm 0,26
Ø22.2 mm 0,37
p< p>
A B
N2 R410A
R<Q
Schritt 3b
Ventile C und B schließen
Rohrstärke metrisch
Ø12 mm 0,097
Ø15 mm 0,16
Ø16 mm 0,18
Ø18 mm 0,24
Ø22 mm 0,35
C
R>Q
Fortgesetzt auf der nächsten Seite >>
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV System Klimagerät
4P543426-1B – 2020.10
