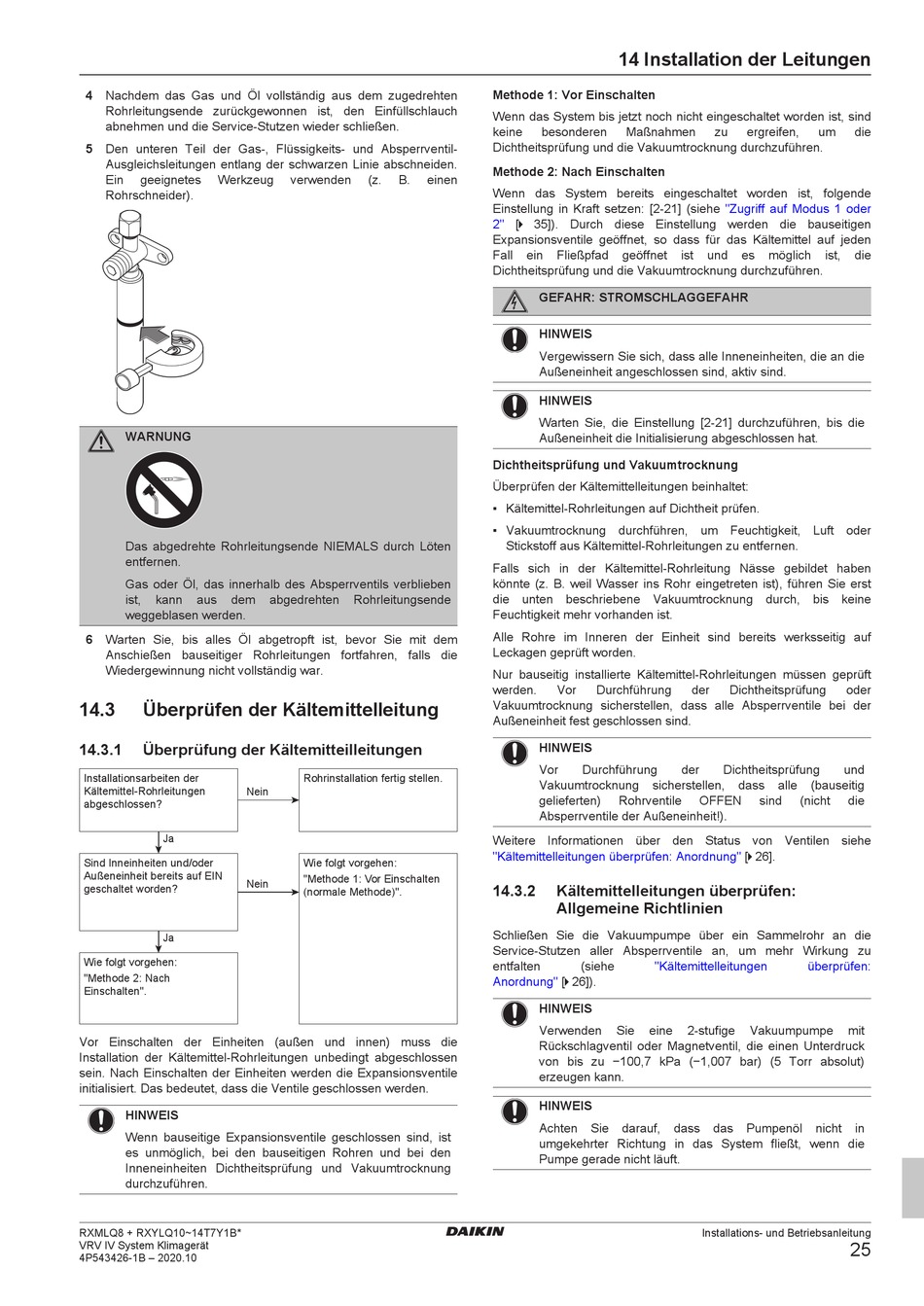

4 Nachdem das Gas und Öl vollständig aus dem zugedrehten
Rohrleitungsende zurückgewonnen ist, den Einfüllschlauch
abnehmen und die Service-Stutzen wieder schließen.
5 Den unteren Teil der Gas-, Flüssigkeits- und Absperrventil-
Ausgleichsleitungen entlang der schwarzen Linie abschneiden.
Ein geeignetes Werkzeug
Rohrschneider).
WARNUNG
Das abgedrehte Rohrleitungsende NIEMALS durch Löten
entfernen.
Gas oder Öl, das innerhalb des Absperrventils verblieben
ist, kann aus dem
weggeblasen werden.
6 Warten Sie, bis alles Öl abgetropft ist, bevor Sie mit dem
Anschießen bauseitiger Rohrleitungen fortfahren, falls die
Wiedergewinnung nicht vollständig war.
14.3 Überprüfen der Kältemittelleitung
14.3.1 Überprüfung der Kältemitteilleitungen
Installationsarbeiten der
Kältemittel-Rohrleitungen
Nein
abgeschlossen?
Ja
Sind Inneinheiten und/oder
Außeneinheit bereits auf EIN
Nein
geschaltet worden?
Ja
Wie folgt vorgehen:
"Methode 2: Nach
Einschalten".
Vor Einschalten der Einheiten (außen und innen) muss die
Installation der Kältemittel-Rohrleitungen unbedingt abgeschlossen
sein. Nach Einschalten der Einheiten werden die Expansionsventile
initialisiert. Das bedeutet, dass die Ventile geschlossen werden.
HINWEIS
Wenn bauseitige Expansionsventile geschlossen sind, ist
es unmöglich, bei den bauseitigen Rohren und bei den
Inneneinheiten Dichtheitsprüfung und Vakuumtrocknung
durchzuführen.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV System Klimagerät
4P543426-1B – 2020.10
verwenden (z. B. einen
abgedrehten Rohrleitungsende
Rohrinstallation fertig stellen.
Wie folgt vorgehen:
"Methode 1: Vor Einschalten
(normale Methode)".
14 Installation der Leitungen
Methode 1: Vor Einschalten
Wenn das System bis jetzt noch nicht eingeschaltet worden ist, sind
keine besonderen Maßnahmen
Dichtheitsprüfung und die Vakuumtrocknung durchzuführen.
Methode 2: Nach Einschalten
Wenn das System bereits eingeschaltet worden ist, folgende
Einstellung in Kraft setzen: [2‑21] (siehe
2" [ 4 35]). Durch diese Einstellung werden die bauseitigen
Expansionsventile geöffnet, so dass für das Kältemittel auf jeden
Fall ein Fließpfad geöffnet
Dichtheitsprüfung und die Vakuumtrocknung durchzuführen.
GEFAHR: STROMSCHLAGGEFAHR
HINWEIS
Vergewissern Sie sich, dass alle Inneneinheiten, die an die
Außeneinheit angeschlossen sind, aktiv sind.
HINWEIS
Warten Sie, die Einstellung [2‑21] durchzuführen, bis die
Außeneinheit die Initialisierung abgeschlossen hat.
Dichtheitsprüfung und Vakuumtrocknung
Überprüfen der Kältemittelleitungen beinhaltet:
▪ Kältemittel-Rohrleitungen auf Dichtheit prüfen.
▪ Vakuumtrocknung durchführen, um Feuchtigkeit, Luft oder
Stickstoff aus Kältemittel-Rohrleitungen zu entfernen.
Falls sich in der Kältemittel-Rohrleitung Nässe gebildet haben
könnte (z. B. weil Wasser ins Rohr eingetreten ist), führen Sie erst
die unten beschriebene Vakuumtrocknung durch, bis keine
Feuchtigkeit mehr vorhanden ist.
Alle Rohre im Inneren der Einheit sind bereits werksseitig auf
Leckagen geprüft worden.
Nur bauseitig installierte Kältemittel-Rohrleitungen müssen geprüft
werden. Vor Durchführung
Vakuumtrocknung sicherstellen, dass alle Absperrventile bei der
Außeneinheit fest geschlossen sind.
HINWEIS
Vor Durchführung
Vakuumtrocknung sicherstellen,
gelieferten) Rohrventile
Absperrventile der Außeneinheit!).
Weitere Informationen über den Status von Ventilen siehe
"Kältemittelleitungen überprüfen:
14.3.2 Kältemittelleitungen überprüfen:
Allgemeine Richtlinien
Schließen Sie die Vakuumpumpe über ein Sammelrohr an die
Service-Stutzen aller Absperrventile an, um mehr Wirkung zu
entfalten (siehe "Kältemittelleitungen
Anordnung" [ 4 26]).
HINWEIS
Verwenden Sie eine
Rückschlagventil oder Magnetventil, die einen Unterdruck
von bis zu −⁠ 1 00,7 kPa (−⁠ 1 ,007 bar) (5 Torr absolut)
erzeugen kann.
HINWEIS
Achten Sie darauf,
umgekehrter Richtung in das System fließt, wenn die
Pumpe gerade nicht läuft.
zu ergreifen, um
"Zugriff auf Modus 1 oder
ist und es möglich ist,
der Dichtheitsprüfung oder
der Dichtheitsprüfung und
dass alle (bauseitig
OFFEN sind (nicht die
Anordnung" [ 4 26].
überprüfen:
2-stufige Vakuumpumpe mit
dass das Pumpenöl nicht
Installations- und Betriebsanleitung
die
die
in
