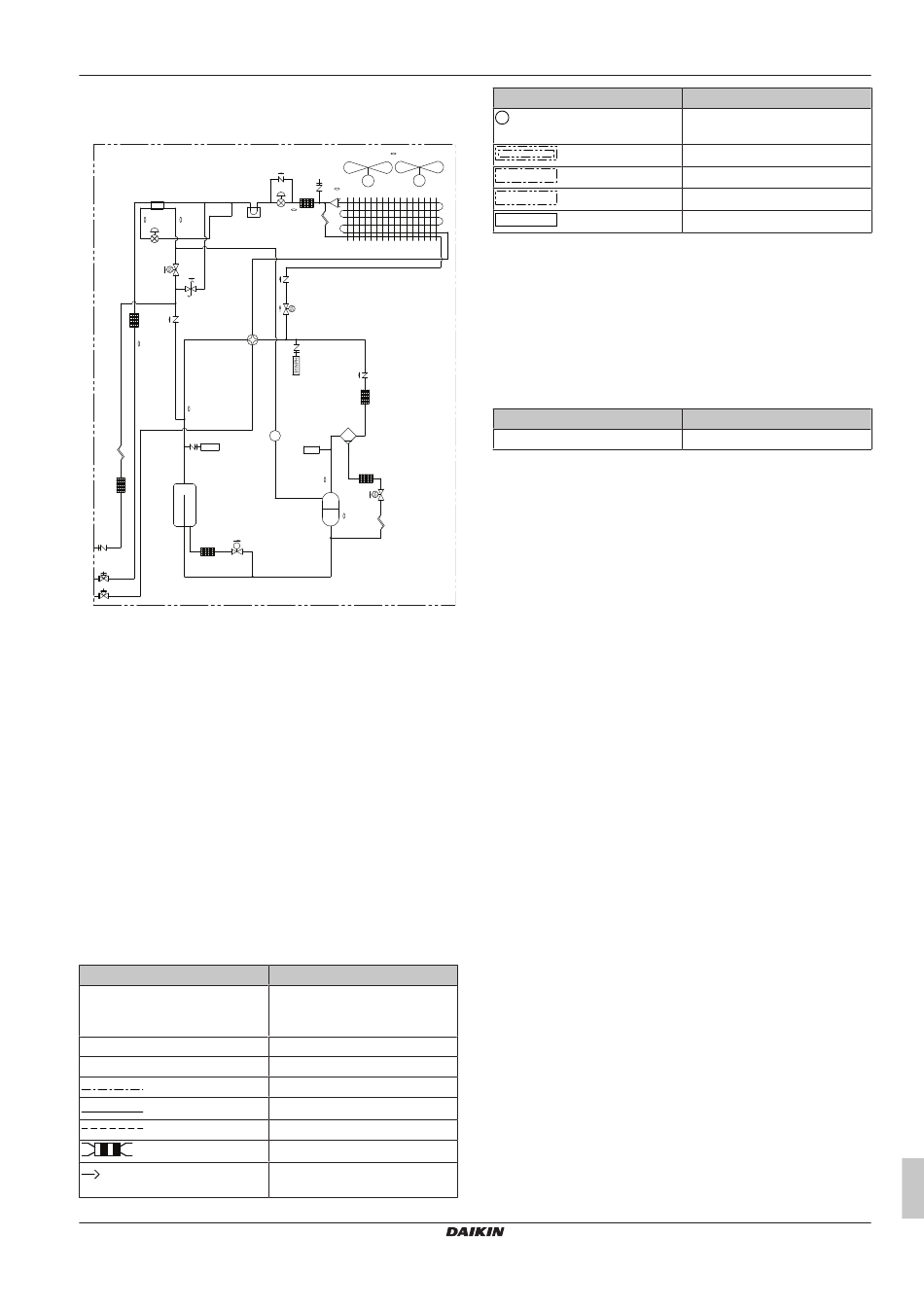

20.2 Rohrleitungsplan: Außengerät
Rohrleitungsplan: RXMLQ8 + RXYLQ10~14
h
R10T R6T
g
m
R5T
R3T
S1NPL
e
k
o
SV
p
q
a Verdichter (M1C)
b Wärmetauscher
c Ventilator
d Ventilatormotor (M1F, M2F)
e Akkumulator
f Expansionsventil, Haupt (Y1E)
g Expansionsventil, Wärmetauscher Unterkühlen (Y2E)
h Unterkühlen-Wärmetauscher
i Ölabscheider
j 4Wege-Ventil, Haupt (Y1S)
k Magnetventil, Öl-Akkumulator (Y2S)
l Magnetventil, Öl 1 (Y3S)
m Magnetventil, Einspritzung (Y4S)
n Magnetventil, Heißgas (Y5S)
o Service-Stutzen, Kältemittel-Befüllung
p Absperrventil (Flüssigkeit)
q Absperrventil (Gas)
r Service-Stutzen
20.3 Elektroschaltplan: Außengerät
Der Elektroschaltplan gehört zum Lieferumfang der Einheit und
befindet sich auf der Innenseite der Wartungsblende.
Punkte, die vor Inbetriebnahme der Einheit überprüft werden
müssen
Englisch
Notes to go through before
starting the unit
Symbols
X1M
15
**
/12.2
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV System Klimagerät
4P543426-1B – 2020.10
R1T
c c
r
d d
M
M
R7T
M1F M2F
f
R4T
b
n
j
i
S1PH
R21T
l
a
M1C
R8T
Übersetzung
Punkte, die vor Inbetriebnahme
der Einheit überprüft werden
müssen
Symbole
Hauptklemme
Erdungskabel
Kabelnummer 15
Bauseitige Verkabelung
Bauseitiges Kabel
Anschluss ** weiter auf Seite 12,
Spalte 2
Englisch
1
1 Zur Benutzung der Drucktasten BS1~BS3 und der DIP-
Schalter DS1+DS2 siehe die Installationsanleitung oder das
Wartungshandbuch.
2 Nicht die Einheit betreiben, indem Sie die Schutzeinrichtung
S1PH.kurzschließen.
3 Informationen zum Anschließen des Übertragungskabels
zwischen Innen-Außen F1-F2 und Außen-Außen F1-F2
finden Sie im Wartungshandbuch.
Position im Schaltkasten
Englisch
Position in switch box
Legende
A1P Hauptplatine
A2P Entstörfilter-Platine
A3P Invertierer-Platine
A4P SUB-Platine
A8P Adapter-Platine
A9P * Kühlen/Heizen-Wahlschalter-Platine
BS* (A1P) Drucktasten (Modus, Einstellung, Return)
C* (A3P) Kondensator
DS* (A1P) DIP-Schalter
E1HC Kurbelgehäuseheizung
F1S (A2P) Überspannungsschutz
F1U (A4P) Sicherung (T; 3,15 A; 250 V)
F401U (A2P) Sicherung (T; 6,3 A; 250 V)
F402U (A2P) Sicherung (T; 6,3 A; 250 V)
F403U (A2P) Sicherung (T; 6,3 A; 250 V)
F410U (A2P) Sicherung (T; 63 A; 600 V)
F411U (A2P) Sicherung (T; 63 A; 600 V)
F412U (A2P) Sicherung (T; 63 A; 600 V)
F*U (A1P) Sicherung (T; 3,15 A; 250 V)
HAP (A1P) LED in Betrieb (Wartungsmonitor – grün)
K1M (A3P) Magnet-Kontaktgeber
K*R (A*P) Magnetrelais
L*R Drosselspule
M1C Motor (Verdichter)
M*F Motor (Ventilator)
PS (A1P) Stromversorgung
Q1DI # Fehlerstrom-Schutzschalter
Q1RP (A1P) Schaltkreis zur Phasenumkehrerkennung
R* (A3P) Widerstand
R*T Thermistor
R*V (A2P) Varistor
S1NPH Hochdruck-Sensor
S1NPL Niederdruck-Sensor
S1PH Hochdruckschalter (Austritt)
S1S Luftsteuerungsschalter
20 Technische Daten
Übersetzung
Mehrere
Verkabelungsmöglichkeiten
Option
Nicht im Schaltkasten montiert
Modellabhängige Verkabelung
Platine
Übersetzung
Position im Schaltkasten
