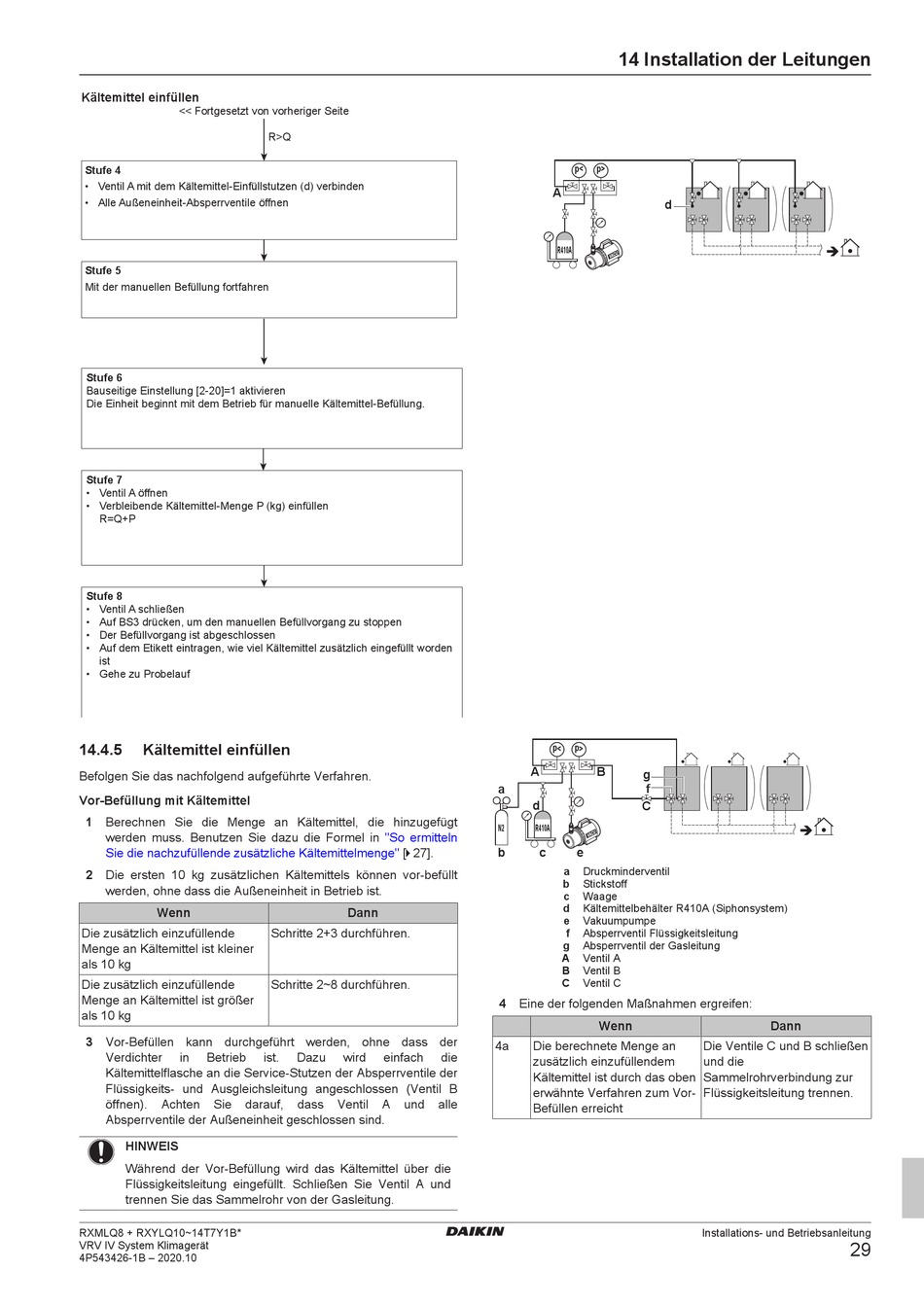

Kältemittel einfüllen
<< Fortgesetzt von vorheriger Seite
Stufe 4
• Ventil A mit dem Kältemittel-Einfüllstutzen (d) verbinden
• Alle Außeneinheit-Absperrventile öffnen
Stufe 5
Mit der manuellen Befüllung fortfahren
Stufe 6
Bauseitige Einstellung [2-20]=1 aktivieren
Die Einheit beginnt mit dem Betrieb für manuelle Kältemittel-Befüllung.
Stufe 7
• Ventil A öffnen
• Verbleibende Kältemittel-Menge P (kg) einfüllen
R=Q+P
Stufe 8
• Ventil A schließen
• Auf BS3 drücken, um den manuellen Befüllvorgang zu stoppen
• Der Befüllvorgang ist abgeschlossen
• Auf dem Etikett eintragen, wie viel Kältemittel zusätzlich eingefüllt worden
ist
• Gehe zu Probelauf
14.4.5 Kältemittel einfüllen
Befolgen Sie das nachfolgend aufgeführte Verfahren.
Vor-Befüllung mit Kältemittel
1 Berechnen Sie die Menge an Kältemittel, die hinzugefügt
werden muss. Benutzen Sie dazu die Formel in
Sie die nachzufüllende zusätzliche
2 Die ersten 10 kg zusätzlichen Kältemittels können vor-befüllt
werden, ohne dass die Außeneinheit in Betrieb ist.
Wenn
Die zusätzlich einzufüllende
Menge an Kältemittel ist kleiner
als 10 kg
Die zusätzlich einzufüllende
Menge an Kältemittel ist größer
als 10 kg
3 Vor-Befüllen kann durchgeführt werden, ohne dass der
Verdichter in Betrieb
Kältemittelflasche an die Service-Stutzen der Absperrventile der
Flüssigkeits- und Ausgleichsleitung angeschlossen (Ventil B
öffnen). Achten Sie darauf,
Absperrventile der Außeneinheit geschlossen sind.
HINWEIS
Während der Vor-Befüllung wird das Kältemittel über die
Flüssigkeitsleitung eingefüllt. Schließen Sie Ventil A und
trennen Sie das Sammelrohr von der Gasleitung.
RXMLQ8 + RXYLQ10~14T7Y1B*
VRV IV System Klimagerät
4P543426-1B – 2020.10
R>Q
"So ermitteln
Kältemittelmenge" [ 4 27].
Dann
Schritte 2+3 durchführen.
Schritte 2~8 durchführen.
ist. Dazu wird einfach
dass Ventil A und
p< p>
A
R410A
p < p >
A B
a
d
N2 R410A
b c e
a Druckminderventil
b Stickstoff
c Waage
d Kältemittelbehälter R410A (Siphonsystem)
e Vakuumpumpe
f Absperrventil Flüssigkeitsleitung
g Absperrventil der Gasleitung
A Ventil A
B Ventil B
C Ventil C
4 Eine der folgenden Maßnahmen ergreifen:
Wenn
4a Die berechnete Menge an
die
zusätzlich einzufüllendem
Kältemittel ist durch das oben
erwähnte Verfahren zum Vor-
alle
Befüllen erreicht
