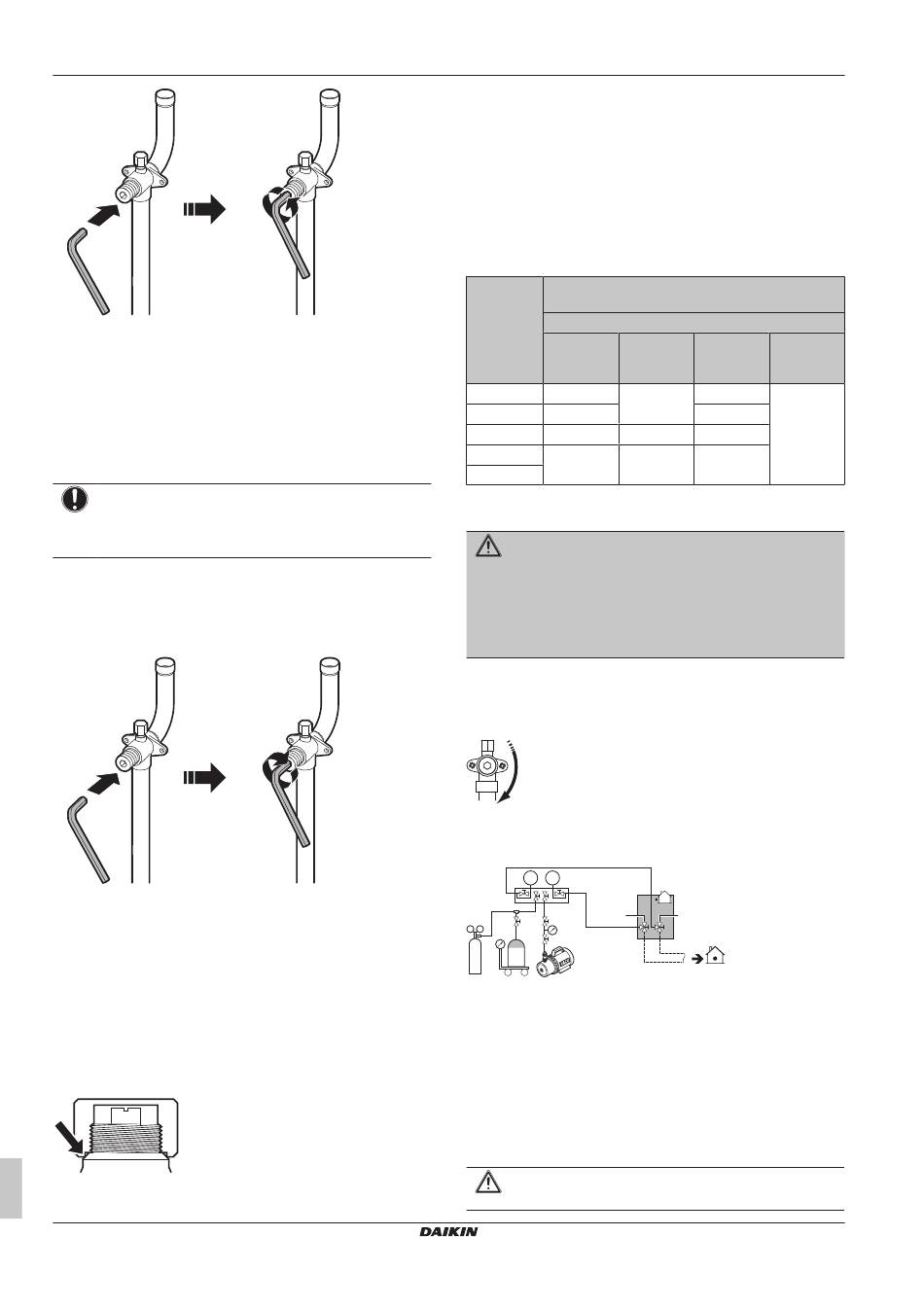

14 Installation der Leitungen
3 Sobald ein Weiterdrehen nicht mehr möglich ist, halten Sie an.
4 Die Absperrventil-Abdeckung installieren.
Ergebnis: Jetzt ist das Ventil geöffnet.
Um das Absperrventil der Gasleitung mit Ø19,1~Ø25,4 mm
vollständig zu öffnen, den Sechskantschlüssel so weit drehen, dass
ein Drehmoment zwischen 27 und 33 N•m erreicht wird.
Ein falsches Drehmoment kann dazu führen, dass Kältemittel
entweicht und die Kappe des Absperrventils bricht.
HINWEIS
Denken Sie daran, dass der erwähnte Drehmoment-
Bereich nur für das Öffnen von Absperrventilen von
Gasleitungen mit Ø19,1~Ø25,4 mm gilt.
Schließen des Absperrventils
1 Die Absperrventil-Abdeckung abnehmen.
2 Einen Sechskantschlüssel in das Absperrventil einführen und
dann das Absperrventil im Uhrzeigersinn drehen.
3 Sobald ein Weiterdrehen beim Absperrventil nicht mehr möglich
ist, halten Sie an.
4 Die Absperrventil-Abdeckung installieren.
Ergebnis: Jetzt ist das Ventil geschlossen.
Handhabung der Absperrventils-Abdeckung
▪ Bei der Kennzeichnung durch den Pfeil ist die Abdeckung des
Absperrventils versiegelt. NICHT die Membrane beschädigen.
▪ Nach Betätigen des Absperrventils die Absperrventil-Abdeckung
befestigen und prüfen, ob Kältemittel austritt. Die Drehmomente
für das Festschrauben sind in der Tabelle unten angegeben.
Installations- und Betriebsanleitung
24
Handhabung des Service-Stutzens
▪ Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt,
muss ein Einfüllschlauch mit Zungenspatel benutzt werden.
▪ Nach Benutzung des Service-Stutzens die Abdeckung des
Service-Stutzens wieder sicher aufsetzen. Die Drehmomente für
das Festschrauben sind in der Tabelle unten angegeben.
▪ Überprüfen Sie nach dem Anbringen der Abdeckung des Service-
Stutzens, ob Kältemittel austritt.
Anzugsdrehmomente
Größe des Anzugsdrehmoment N•m (zum Schließen nach
Absperrven
tils (mm)
Ventilkörpe Sechskants
r chlüssel
Ø9,5 5,4~6,6 4 mm
Ø12,7 8,1~9,9
Ø15,9 13,5~16,5 6 mm
Ø19,1 27,0~33,0 8 mm
Ø25,4
14.2.7

Zugedrehte Rohrleitungsenden entfernen

WARNUNG
Gas oder Öl, das innerhalb des Absperrventils verblieben
ist, kann aus dem
weggeblasen werden.
Werden diese Instruktionen NICHT befolgt, kann das zu
Sachbeschädigung oder Körperverletzungen führen, die je
nach den Umständen schwerwiegend sein können.
Zum Entfernen des zugedrehten Rohrleitungsende ist wie folgt
vorzugehen:
1 Vergewissern Sie sich, dass die Absperrventile vollständig
geschlossen sind.
2 Die Vakuumpumpe / Einheit zur Wiederverwertung über ein
Sammelrohr am Service-Stutzen
anschließen.
p < p >
A B
f
a
d
N2 R410A
b c e
a Druckminderventil
b Stickstoff
c Waage
d Kältemittelbehälter R410A (Siphonsystem)
e Vakuumpumpe
f Absperrventil Flüssigkeitsleitung
g Absperrventil der Gasleitung
A Ventil A
B Ventil B
3 Das Gas und Öl aus dem zugedrehten Rohrleitungsende
ablassen und auffangen, um es der Wiederverwertung
zuzuführen.
ACHTUNG
Gas nicht in die Atmosphäre ablassen!
rechts drehen)
Welle
Kappe Service-
(Ventildeck Stutzen
el)
13,5~16,5 11,5~13,9
18,0~22,0
23,0~27,0
22,5~27,5
zugedrehten Rohrleitungsende
aller Absperrventile
g
