Technische Daten; Allgemeine Hinweise - Scheppach ac 500r Originalanleitung

Kompressor ac 500r
2 Laufräder
10m Gewebeschlauch
1 Beipackbeutel
Bedienungsanweisung
Max. Betriebsdruck bar .................................................................................................................................................................... 10
Max. Arbeitsdruck bar ...................................................................................................................................................................... 10
Ölmenge l ..................................................................................................................................................................................... 1,25
Effektive Luftabgabemenge (FAD) l/min ....................................................................................................................................... 220
Ansaugleistung (PD) l/min ............................................................................................................................................................. 290
Gewicht kg ........................................................................................................................................................................................ 58
Motor
Aufnahmeleistung
Drehzahl
Geräuschpegel
Der Hersteller dieses Gerätes haftet nach
dem geltenden Produkthaftungsgesetz nicht
für Schäden, die an diesem Gerät oder durch
dieses Gerät entstehen bei:
• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte
Fach kräfte,
• Einbau und Austausch von nicht originalen
Ersatz teilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei
Nichtbeachtung der elektrischen Vorschrif-
ten und VDE-Bestimmungen 0100,
DIN 57113 / VDE0113.
Gebrauchsanweisung lesen:
Lesen Sie die Gebrauchsanleitung sorgfältig
durch, bevor Sie den Kompressor aufstellen, in
Betrieb nehmen oder Eingriffe daran vorneh-
men.
Gefährliche elektrische Spannung
Vorsicht! Schalten Sie vor jedem Eingriff am
Kompressor die Stromzufuhr aus.
Gefährdung durch heiße Oberflächen
Vorsicht! Im Kompressor befinden sich einige
Teile, die sich stark erhitzen können.
1 Transportbügel
2 Druckschalterabdeckung
3 EIN/AUS-Schalter
4 Arbeitsdruck-Manometer
5 Druckminderer
6 Schnellkupplung für einstellbaren Druck
7 Kesseldruck-Manometer
8 Überdruckventil
9 Rückflusssperrventil
10 Ablassschraube
11 Kessel
12 Rad (2x)
13 Thermo-Überlast-Schalter
14 Verschluss-Stopfen
15 Luftfiltereinheit
16 Ölablass
17 Schauglas
Lieferumfang

Technische Daten

230 V / 50 Hz
2200 W
2850 1/min
96 dB(A)
Allgemeine Hinweise
Gefährdung durch plötzlichen Start
Vorsicht! Der Kompressor kann nach einem
Stromausfall plötzlich neu starten.
Warnung!
Druckregler im Werk eingestellt für max. Sicher-
heit im Betrieb. Ändern Sie die Werkseinstellun-
gen nicht.
Lesen Sie vor der Montage und vor Inbetrieb-
nahme den ge samten Text der Bedienungsan-
weisung durch.
Diese Bedienungsanweisung soll es Ihnen
erleichtern, Ihre Ma schine kennenzulernen und
ihre bestimmungsgemäßen Einsatzmöglichkei-
ten zu nutzen.
Die Bedienungsanweisung enthält wichtige
Hinweise, wie Sie mit der Maschine sicher, fach-
gerecht und wirt schaft lich arbeiten, und wie Sie
Gefahren vermeiden, Reparaturkosten sparen,
Ausfallzeiten verringern und die Zuverlässigkeit
und Lebensdauer der Maschine erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen
dieser Be die nungsanweisung müssen Sie unbe-
dingt die für den Be trieb der Maschine gelten-
den Vorschriften Ihres Landes beachten.
Bewahren Sie die Bedienungsanweisung, in
einer Plas tik hülle geschützt vor Schmutz und
Legende Fig.1
1 2

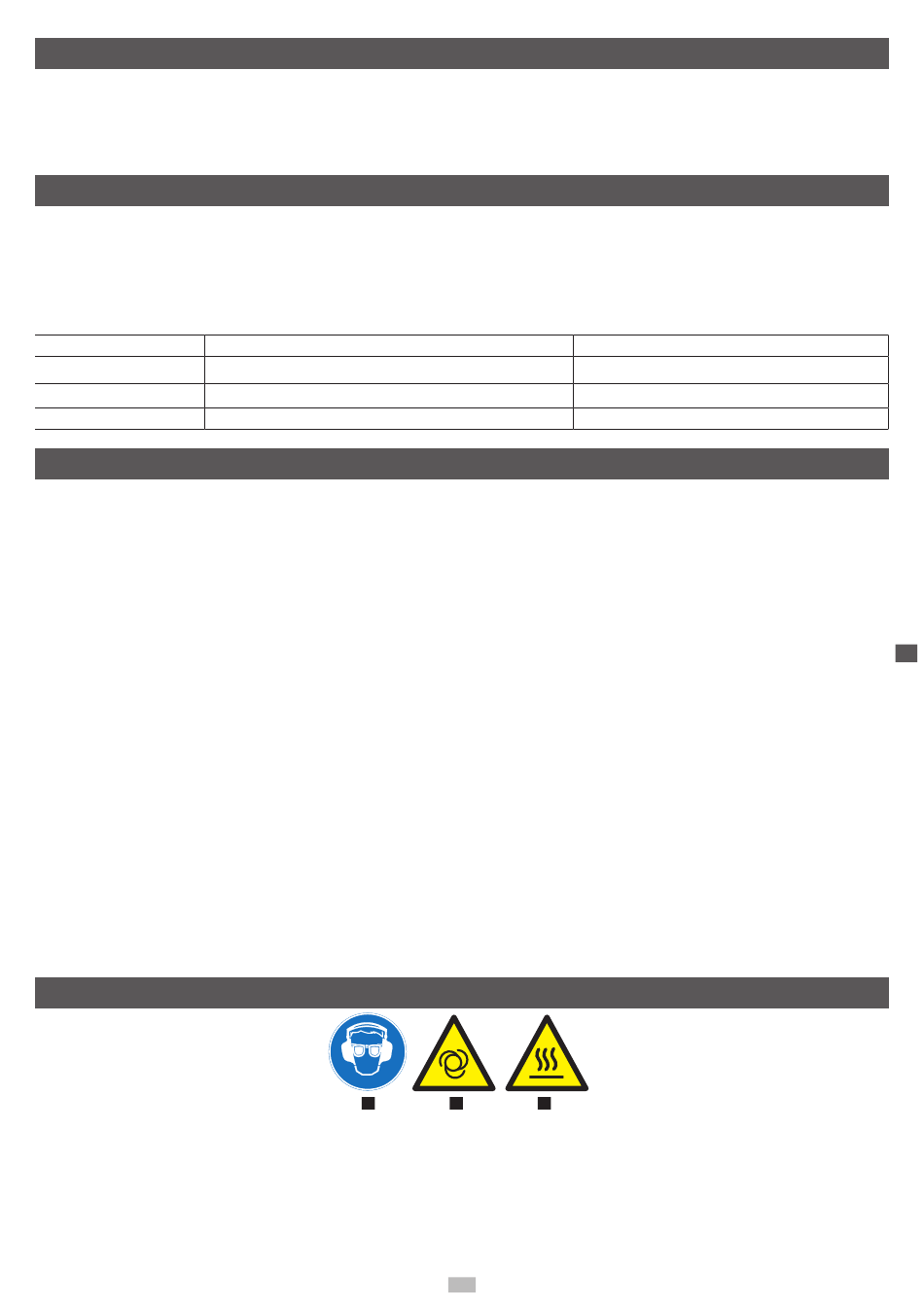

Beschreibung der Symbole
Das Typenschild an Ihrer Maschine kann Sym-
bole enthalten. Sie enthalten wichtige Informati-
onen über das Produkt oder seinen Gebrauch:
1 Gehörschutz tragen / Schutzbrille tragen.
2 Warnung vor automatischem Anlauf.
3 Warnung vor heißer Oberfläche.
Entspricht den gültigen Normen über elekt-
romagnetische Verträglichkeit.
5
400 V / 50 Hz
2200 W
2850 1/min
96 dB(A)
Feuchtigkeit, bei der Maschine auf. Sie muss
von jeder Bedienungsperson vor Aufnahme der
Arbeit gelesen und sorgfältig beachtet wer den.
An der Maschine dürfen nur Personen arbeiten,
die im Gebrauch der Maschine unterwiesen
und über die damit verbundenen Gefahren
unterrichtet sind. Das ge for der te Mindestalter ist
einzuhalten.
Neben den in dieser Bedienungsanweisung
enthaltenen Si cherheitshinweisen und den
besonderen Vorschriften Ih res Landes sind die
für den Betrieb von Holzbearbeitungs maschinen
allgemein anerkannten technischen Regeln zu
beachten.
• Überprüfen Sie nach dem Auspacken alle
Teile auf even tu elle Transportschäden. Bei
Beanstandungen muss so fort der Zubringer
verständigt werden. Spätere Reklamationen
werden nicht anerkannt.
• Überprüfen Sie die Sendung auf Vollstän-
digkeit.
• Machen Sie sich vor dem Einsatz anhand
der Be die nungs anweisung mit dem Gerät
vertraut.
• Verwenden Sie bei Zubehör sowie Ver
schleiß- und Er satzteilen nur Original-Teile.
Ersatzteile erhalten Sie bei Ihrem
scheppach-Fachhändler.
• Geben Sie bei Bestellungen unsere Artikel-
nummern so wie Typ und Baujahr des Gerä-
tes an.
3
D
