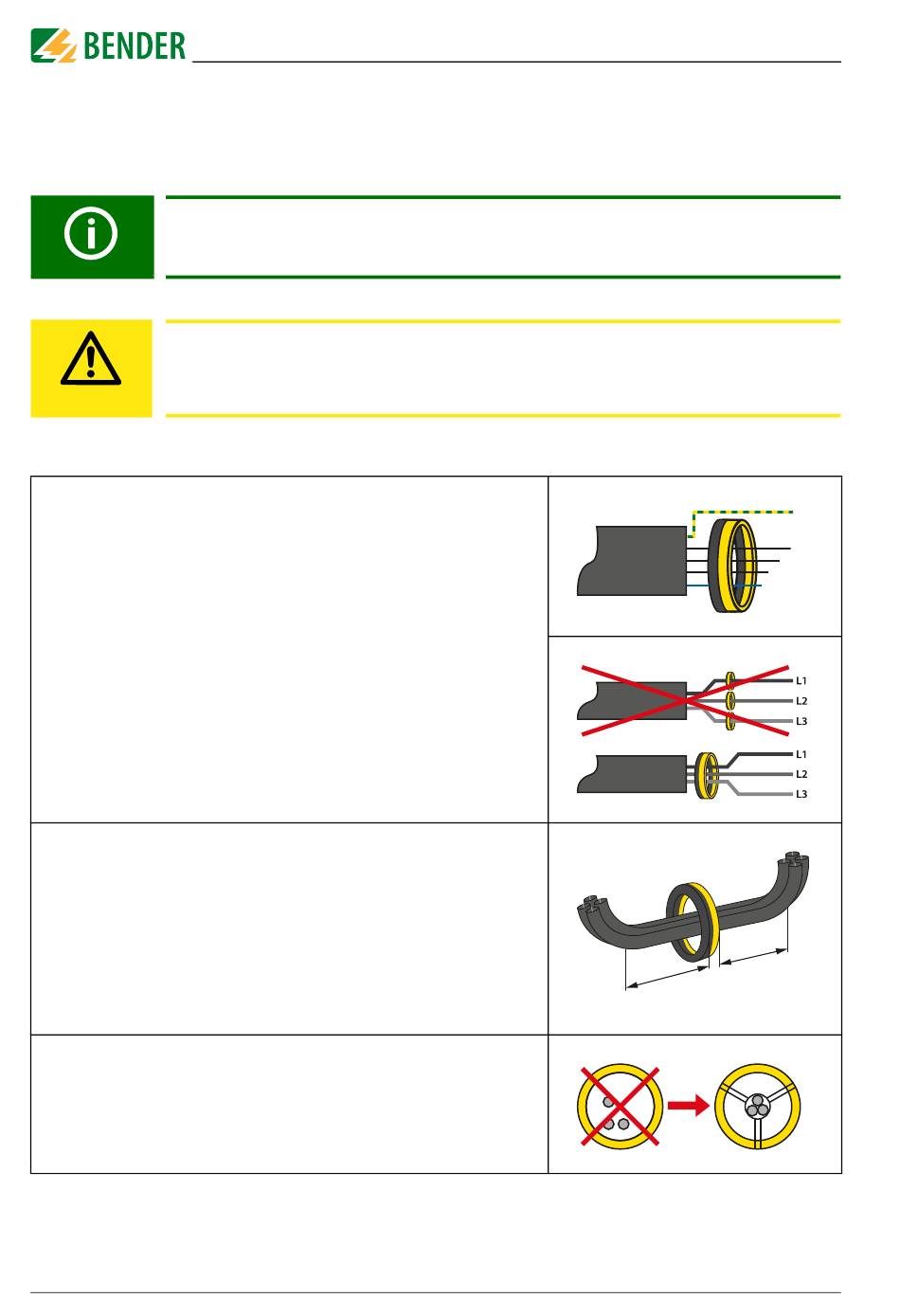

4.4 Installationshinweise zu Messstromwandlern
Keine abgeschirmten Leitungen durch den Messstromwandler führen!
Geräteschaden durch Störimpulse!
Die Anschlussleitung (Versorgung, analoge Schnittstelle...) darf nicht
direkt am Wandlerkern/Primärleiter vorbeigeführt werden.
VORSICHT
Schutzleiter und stromführende Leiter
Es ist darauf zu achten, dass alle stromführenden Lei-
tungen/Leiter durch den Messstromwandler geführt
werden.
Ein vorhandener Schutzleiter darf grundsätzlich
nicht durch den Wandler geführt werden.
Der Kabeldurchmesser sollte maximal die Hälfte des
Wandlerdurchmessers betragen.
Biegen von Leitungen
Eine Biegung der Leiter/Leitungen darf erst in einem
bestimmten Abstand zum Messstromwandler
erfolgen.
*Abstand zum 90°-Winkel:
2 x Außendurchmesser Wandler
Leitungen mittig führen
Die Leitungen/Leiter sind in der Mitte des
Messstromwandlers zu zentrieren.
18
Montage und Anschluss
*
RCMB330_D00389_00_M_XXDE/12.2020
PE
L1
L2
L3
N
*
