4.3.1

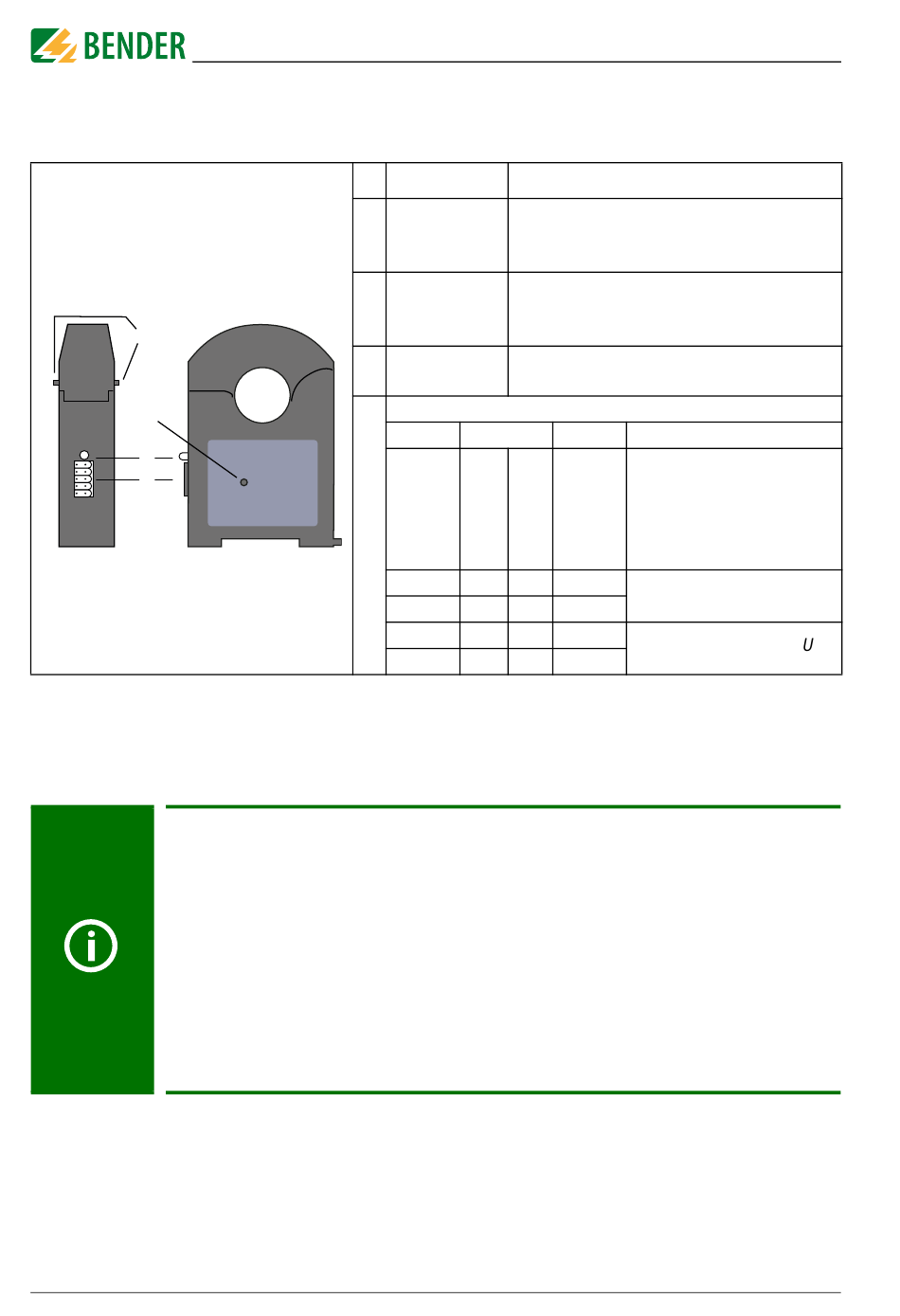

Geräteansicht RCMB330
1
2
3
4
4.3.2

Anschlussbild

*)
Die Verwendung eines Überspannungsableiters Typ 2 (SPD) ist aufgrund
möglicher Stoßspannungen und zur Erfüllung der normativen
Anforderungen vorgeschrieben. Der Überspannungsableiter ist dem
Netzteil auf der Versorgungsseite vorzuschalten. Merkmale des
Überspannungsableiters:
Alternativ kann das Netzteil ohne Überspannungsableiter an eine CAT II-
Versorgung angeschlossen werden.
16
Nr. Element
Entriegelung
1
des Wandler-
kerns
2
Taster „T/R"
3
LED
Klemmenblock
Klemme
T/R
4
Tab. 4.1: Geräteansicht RCMB330
– Nennableitstoßstrom In (8/20 μs): 20 kA
– Ansprechzeit: 25 ns
– zweistufig: 1 Varistor + 1 Funkenstrecke
Bedeutung
Beide Elemente gleichzeitig zusammen-
pressen und das RCMB330 aufklappen
Für manuellen Test, manuellen Reset,
Entmagnetisierung, Offset-Abgleich
(mit spitzem Gegenstand betätigen)
Kombinierte LED
(siehe „LED" auf Seite 22)
Pin Nr.
Klemme Bedeutung
X1
5
6
B
4
7
A
3
8
GND
2
9
+24 V
1
10
+24 V
RCMB330_D00389_00_M_XXDE/12.2020
Montage und Anschluss
Klemmen für Kabelbrücke
zur Zuschaltung des inte-
X2
grierten Abschlusswider-
standes (120 Ω) der RS-485-
Schnittstelle
B
RS-485-Schnittstelle
A
GND
Versorgungsspannung
S
