Montage und Anschluss
RCMB330
3
RCMB330
Durch Verwendung der Brücke kann der interne 120-Ω-Abschlusswiderstand zuge-
schaltet werden.
COM465IP
Durch den DIP-Schalter kann der interne 120-Ω-Abschlusswiderstand zugeschaltet
werden.
Die Anschlüsse für die Spannungsversorgung (X1, X2) und die
Schnittstelle RS-485 (A, B) sind doppelt ausgeführt, damit direkt am
Gerät eine Verdrahtung nach dem bei Modbus erforderlichen Daisy-
Chain-Prinzip erfolgen kann.
RCMB330_D00389_00_M_XXDE/12.2020
N
L
F 6 A
24 V
GND
Anschluss RS-485-Schnittstelle (Modbus RTU)
Erstes Gerät
X1
Brücke

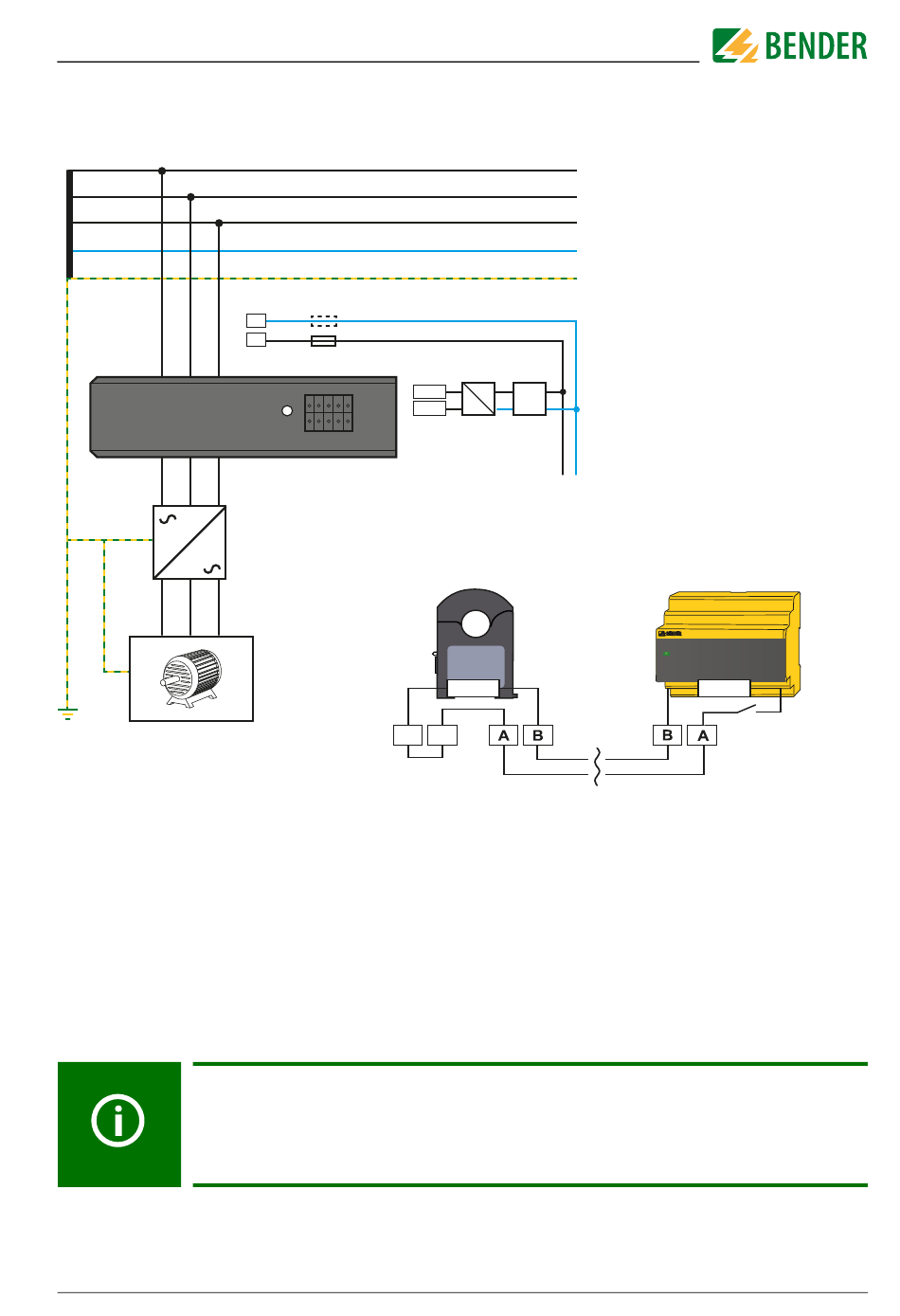

Abb. 4.2: Anschlussbild RCMB330
L1
L2
L3
N
SPD =
DC 24 V
AC
Überspannungsableiter
SPD
DC
RCMB330
120 Ω
X2
*)
Letztes Gerät
COM465IP
120 Ω
DIP-Schalter
