6. LED
Die LED zeigt durch Farbe und Leuchten/Blinken den Modulzustand an.

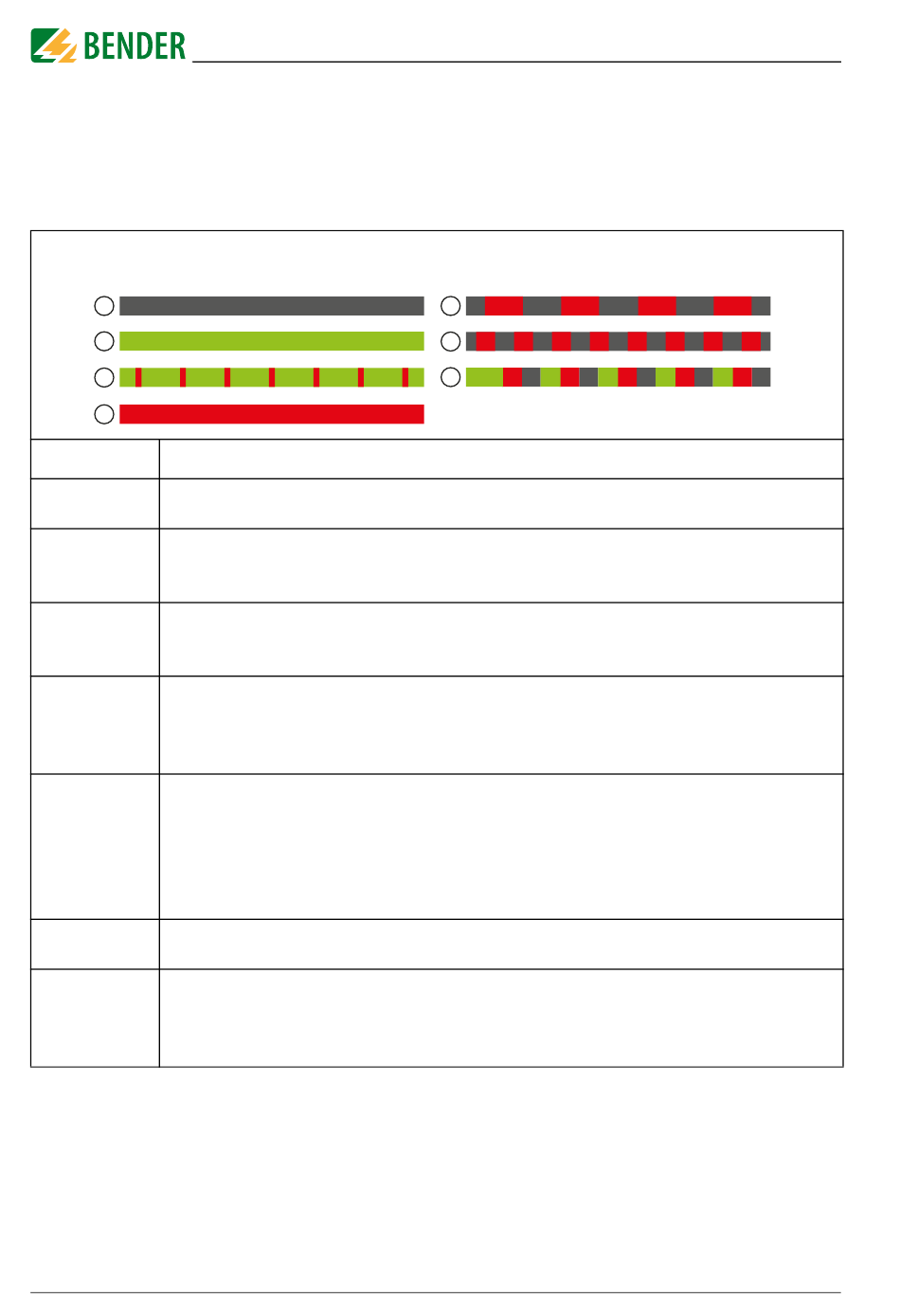

Blinkmuster LED
A
B
C
D
Nr.
Gerät ausgeschaltet
A
Gerät ist spannungslos, keine Überwachung, keine Monitoring-Funktion (LED ist aus).
Normaler Betriebszustand
B
Das Gerät ist mit der spezifizierten Spannung versorgt und betriebsbereit. Es überwacht den
primären Stromkreis (leuchtet grün).
Vorwarnung
C
Das Gerät ist mit der spezifizierten Spannung versorgt und überwacht den primären
Stromkreis. Es fließt ein Fehlerstrom, der die eingestellte Grenze der Vorwarnung übersteigt.
Hauptalarm
Das Gerät ist mit der spezifizierten Spannung versorgt und überwacht den primären
D
Stromkreis (leuchtet rot). Es fließt ein Fehlerstrom, der die eingestellte Grenze des Haupta-
larms übersteigt.
Entmagnetisierung/Offset-Abgleich notwendig
Kompensationsvermögen der Messtechnik wurde überschritten (> 100 A) (blinkt langsam
rot). Entmagnetisierung/Offset-Abgleich muss durchgeführt werden.
E
Gerätefehler
Das Gerät ist mit der spezifizierten Spannung versorgt und überwacht den primären Strom-
kreis. Durch die periodisch durchgeführten Selbsttests wird ein Fehler erkannt.
Entmagnetisierung/Offset-Abgleichmodus aktiv
F
Ablauf Offset-Abgleich: siehe Seite 20 (blinkt schnell rot).
Gerätesignalisierung
(Modbusregister 20006 = 2) nutzen, um das Gerät in seiner Umgebung schneller zu erken-
G
nen. Wird nach einer Minute automatisch wieder deaktiviert (blinkt schnell rot und grün mit
Pause im Wechsel).
22
E
F
G
Bedeutung
Tab. 6.1: LED zeigt Systemzustand an
RCMB330_D00389_00_M_XXDE/12.2020
