Verdrahtung
(Fortsetzung)

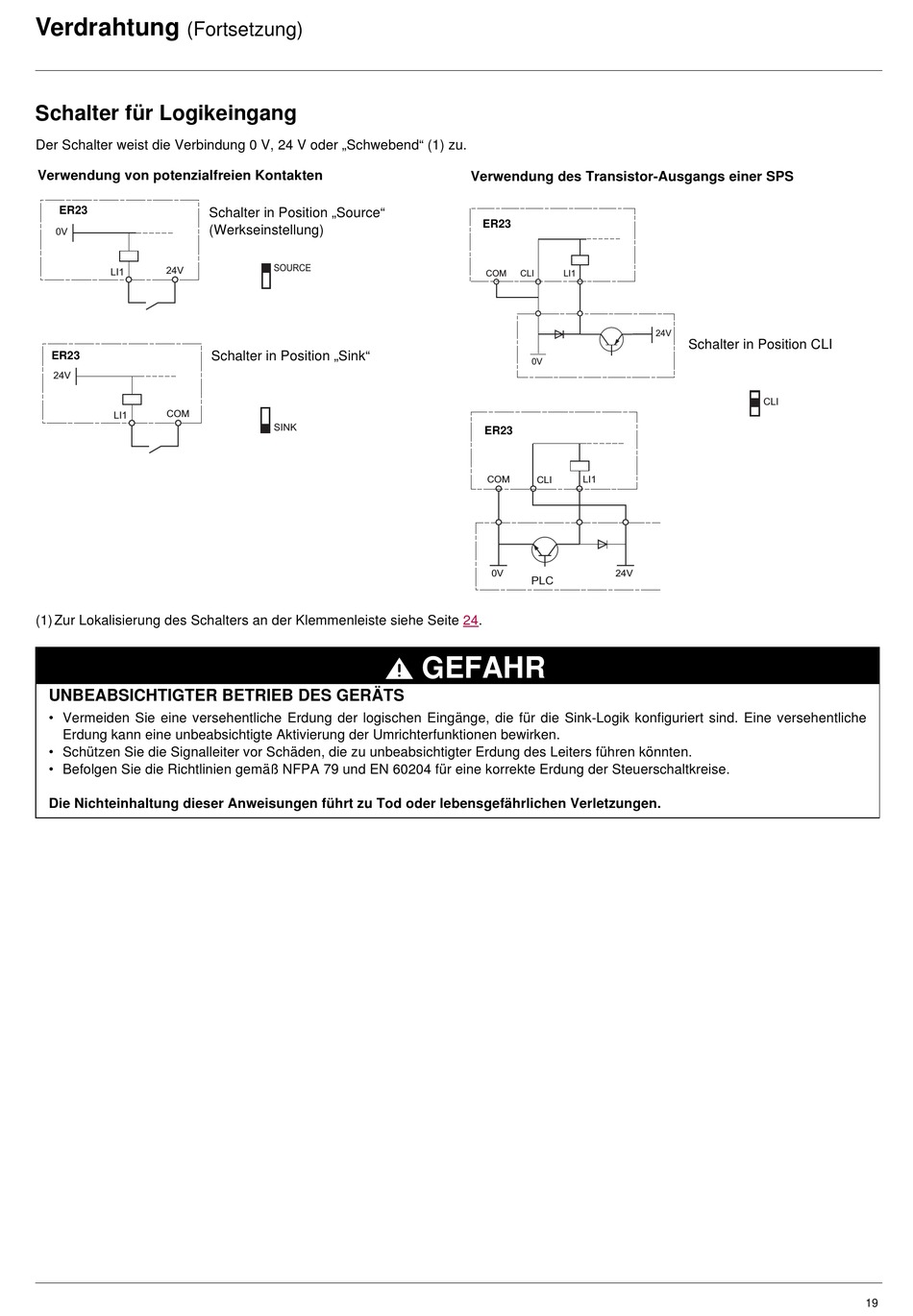

Schalter für Logikeingang
Der Schalter weist die Verbindung 0 V, 24 V oder „Schwebend" (1) zu.
Verwendung von potenzialfreien Kontakten
ATV312pppp
ER23
0V
24V
LI1
ATV312pppp
ER23
24V
COM
LI1
(1) Zur Lokalisierung des Schalters an der Klemmenleiste siehe Seite 24.
UNBEABSICHTIGTER BETRIEB DES GERÄTS
• Vermeiden Sie eine versehentliche Erdung der logischen Eingänge, die für die Sink-Logik konfiguriert sind. Eine versehentliche
Erdung kann eine unbeabsichtigte Aktivierung der Umrichterfunktionen bewirken.
• Schützen Sie die Signalleiter vor Schäden, die zu unbeabsichtigter Erdung des Leiters führen könnten.
• Befolgen Sie die Richtlinien gemäß NFPA 79 und EN 60204 für eine korrekte Erdung der Steuerschaltkreise.
Die Nichteinhaltung dieser Anweisungen führt zu Tod oder lebensgefährlichen Verletzungen.
Schalter in Position „Source"
(Werkseinstellung)
SOURCE
Schalter in Position „Sink"
SINK
Verwendung des Transistor-Ausgangs einer SPS
ATV312pppp
ER23
COM
CLI
LI1
0V
ATV312pppp
ER23
COM
CLI
LI1
0V
PLC
GEFAHR
24V
Schalter in Position CLI
CLI
24V
19
