Anschluss / Auswertung von PTC

Bitte beachten:
- Wird die beschriebene Schaltung realisiert, erfolgt eine Auslösung bei ca. 3 kΩ, ein Rücksetzen durch
einen Digitaleingang (LI1...LI6 auf rSt) ist bei etwas geringeren Werten (2,9 kΩ) möglich.
Der Motor ist kaum abgekühlt. Wenn der Frequenzumrichter externen Fehler meldet, muss vor der
Quittierung der Motor unbedingt geprüft werden!
- Ein PTC-Kurzschluß wird nicht erkannt.
- Keinerlei Einsatz mit Ex-geschützten Motoren möglich!
- Der PTC muß 24 V und ca. 8 mA vertragen können.
32
ER 23
siehe Betriebs-
anleitung ER23
S.88

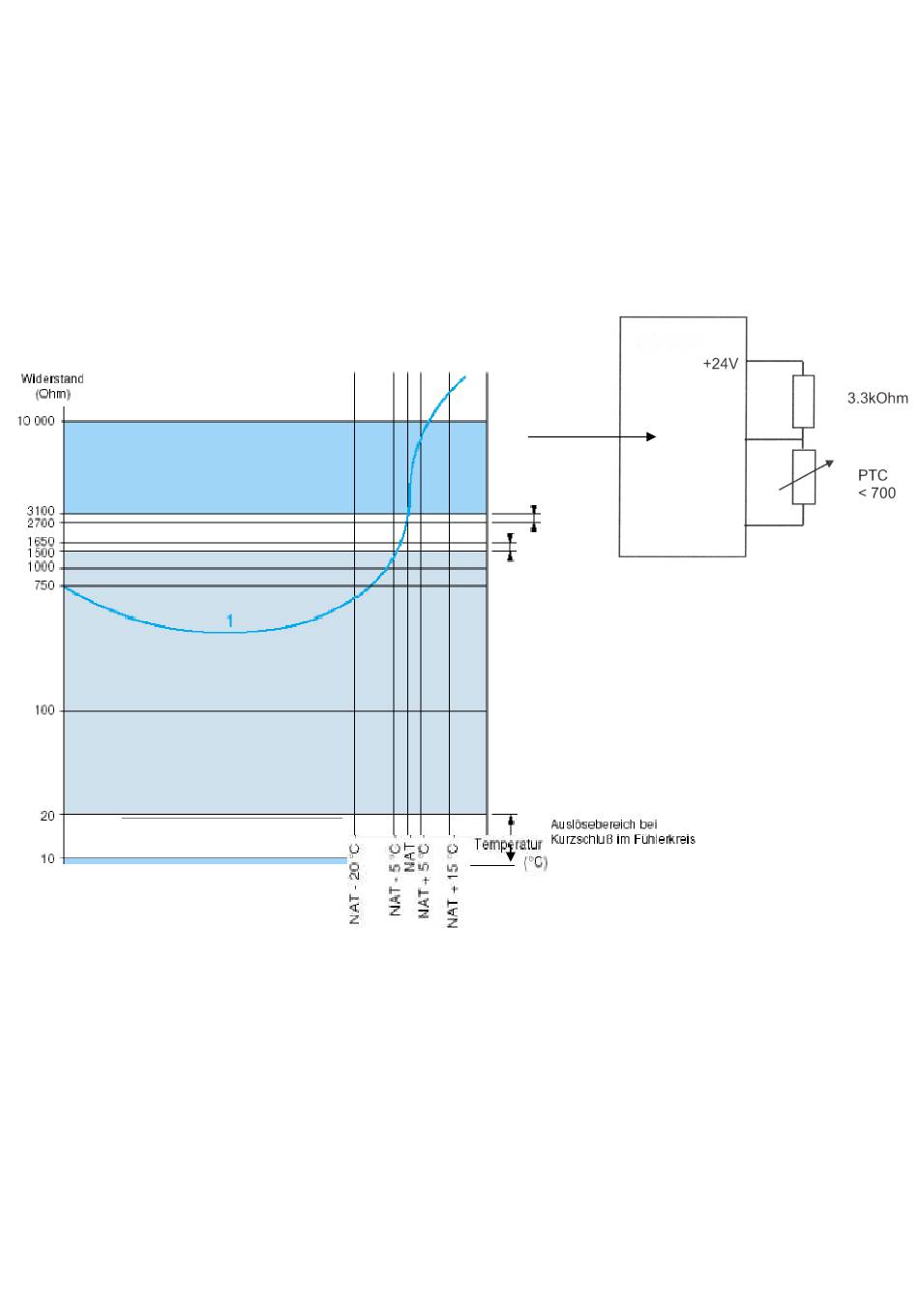

LI6 = ETF *)
Auslöse-
bereich
Rücksetz-
bereich
*) Hinweis:
LI6 als Kaltleitereingang ist hier nur ein Beispiel.
Grundsätzlich können alle Logikeingänge als
Kaltleitereingang (mit Funktion „Externer Fehler" /
siehe Betriebsanleitung S.88) definiert werden.
Empfohlen wird jedoch LI5 oder LI6, da diese in der
Werkseinstellung noch nicht mit einer anderen
Funktion vorbelegt sind.
COM
