BLEMO COMPACT-LINE ER23K Installationshandbuch Seite 18

Verdrahtung
(Fortsetzung)

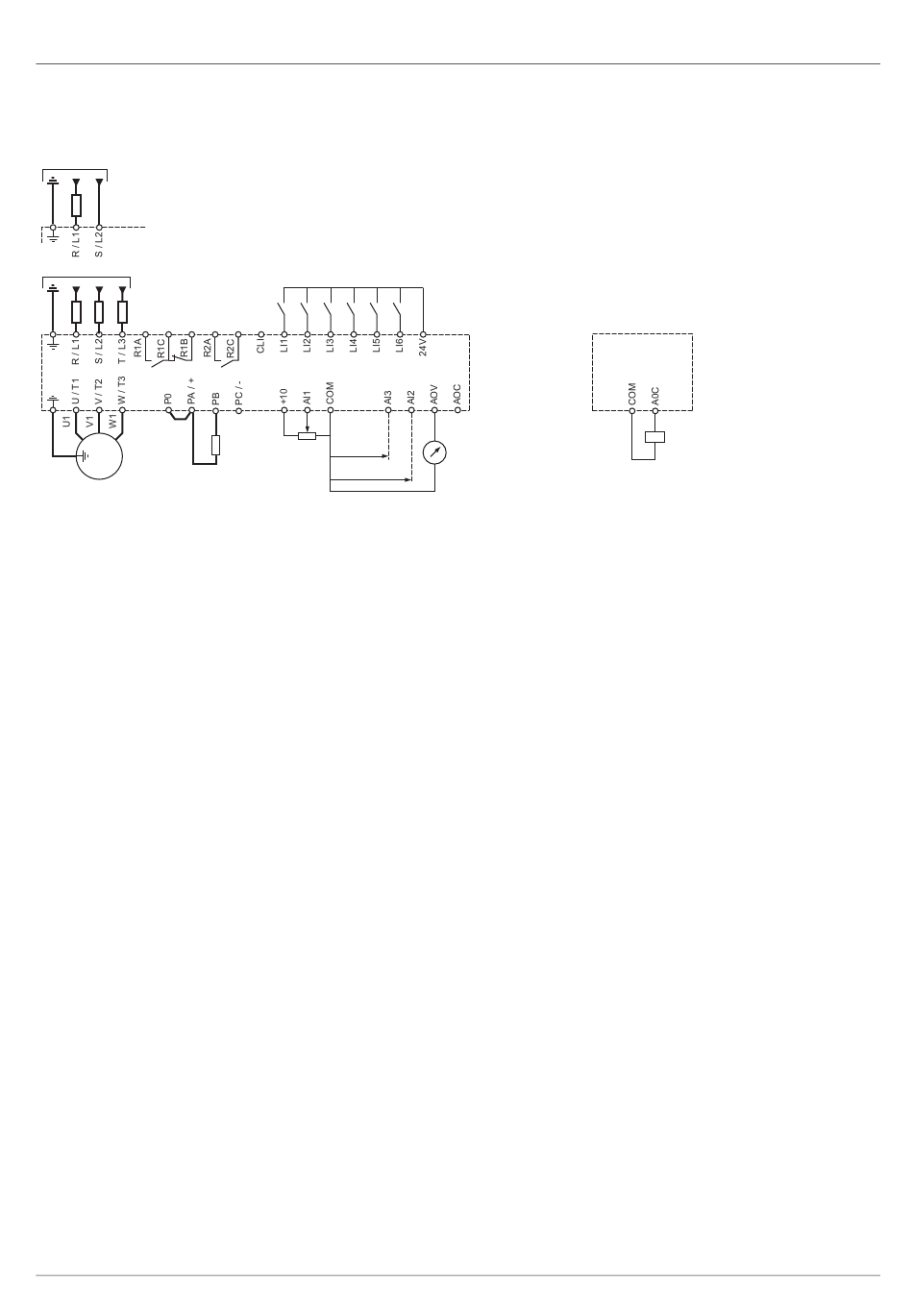

Allgemeines Verdrahtungsschema
ER23-...K
Einphasiges Netz
(1)
ER23..../3K/4K/6K
Dreiphasiges Netz
(1)
(2)
(3)
M
3 a
Bremswiderstand,
sofern verwendet
(1) Netzdrossel, sofern verwendet (ein- oder dreiphasig)
(2) Fehlerrelaiskontakte zur Fernsignalisierung des Umrichterzustands.
(3) Wenn ein Bremswiderstand angeschlossen ist, setzen Sie den Parameter
Hinweis 1: Alle induktiven Komponenten, die sich in der Nähe des Umrichters befinden oder mit diesem galvanisch gekoppelt
sind, müssen entstört werden (z.B. Relais, Schaltschütze, Magnetventile).
Hinweis 2: Dieses Schema gilt für die ER23K Standardumrichter. Optionale Kommunikationskarten können zu einer Modifikation der
Steuerverdrahtung des Umrichters führen. Nähere Hinweise finden Sie in der Dokumentation für die Optionskarten.
18
X - Y mA
0 - 10 V
Sollwert-
potentiometer
Verwendung des Analogausgangs
als Logikausgang
[Anp. Auslauframpe] (brA) auf „Ja" (siehe Programmieranleitung).
24V-Relais
oder
24V-SPS-Eingang
oder
LED
